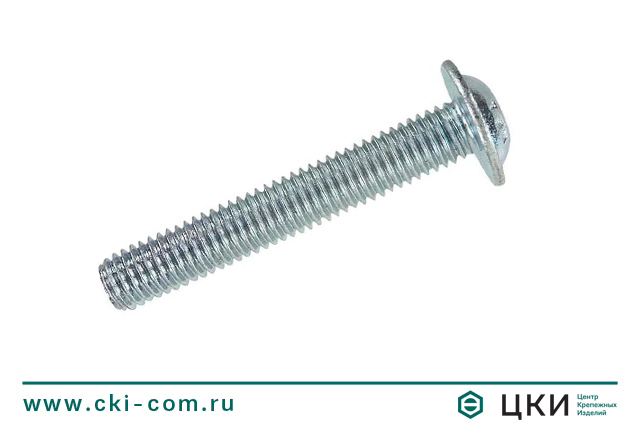

Винт ISO 7380-2 с полукруглой головкой с буртом и шестигранным углублением

Винт ISO 7380-2 с полукруглой головкой с буртом и шестигранным углублением

Аналог ГОСТ ISO 7380‑2‑2014

Материал: сталь, нержавеющая сталь.
Применение: предназначен для создания прочного и аккуратного соединения, может использоваться без дополнительной шайбы.
Особенности: стержень с метрической резьбой, полукруглой головкой с фланцем, шестигранным углублением под ключ.

Размеры

Купить

Удобная оплата. По счету или банковской картой

Доставка. По всей территории России

Качество. Входной контроль каждой партии товара в лаборатории ЦКИ

Фильтры

Винт ISO 7380-2 с полукруглой головкой с буртом и шестигранным углублением - это крепежное изделие, состоящее из стержня с метрической резьбой, полукруглой головки с фланцем и шестигранным углублением под ключ.

Применение: используется для завинчивания в резьбовое отверстие и создания прочного, надёжного, аккуратного соединения. Широко применяется в машиностроении, приборостроении, строительстве, производстве мебели.

Особенности:

Полукруглая головка обеспечивает плавный переход к поверхности, нет острых кромок, которые могут травмировать или повредить смежные детали.
Бурт (фланец) под головкой увеличивает площадь опоры, распределяет нагрузку.
Шестигранное углубление позволяет работать с имбусовым (шестигранным) ключом.
Низкий профиль головки позволяет использовать винт в условиях ограниченного пространства.
Радиус скругления перехода от головки к стержню снижает концентрацию напряжений в зоне стыка.

Вы можете заказать покраску данного изделия в ЦКИ

Подробнее об услуге покраски

Резьба d		МЗ	M4	M5	M6	M8	M10	М12	М16
p^a		0,5	0,7	0,8	1	1,25	1,5	1,75	2
_bb	справочный	18	20	22	24	28	32	36	44
C	не более	0,7	0,8	1,0	1,2	1,5	2,0	2,4	2,8
C	не менее	0,55	0,65	0,80	1,00	1,25	1,70	2,10	2,50
d_a	не более	3,6	4,7	5,7	6,8	9,2	11,2	13,7	17,7
d_c	не более	6,9	9,4	11,8	13,6	17,8	21,9	26,0	34,0
d_c	не менее	6,32	8,82	11,10	12,90	17,10	21,06	25,16	33,00
d_k	не более	5,2	7,2	8,8	10,0	13,2	16,5	19,4	26,0
d_k	не менее	4,9	6,8	8,4	9,6	12,8	16,1	18,9	25,5
d_L	справочный	2,6	3,8	5,0	b,0	7,7	10,0	12,0	16,0
d_s	не более	3	4	5	6	8	10	12	16
d_s	не менее	2,86	3,82	4,82	5,82	7,78	9,78	11,73	15,73
dj	не менее	5,74	8,24	10,40	12,20	16,40	20,22	24,32	32,00
_ec,d	не менее	2,303	2,873	3,443	4,583	5,723	6,863	9,149	11,429
k	не более	1,65	2,20	2,75	3,30	4,40	5,50	6,60	8,80
k	не менее	1,40	1,95	2,50	3,00	4,10	5,20	6,24	8,44
ri	не более	3,70	4,60	5,75	6,15	7,95	9,80	11,20	15,30
ri	не менее	3,30	4,20	5,25	5,65	7,45	9,20	10,50	14,50
rs	не менее	0.10	0,20	0,20	0,25	0,40	0,40	0,60	0,60
r_t	не менее	0,30	0,40	0,45	0,50	0,70	0,70	1,10	1,10
_sd	НОМИН.	2	2,5	3	4	5	6	8	10
	не более	2,080	2,580	3,080	4,095	5,140	6,140	8,175	10,175
	не менее	2,020	2,520	3,020	4,020	5,020	6,020	8,025	10,025
t	не менее	1,04	1,30	1,56	2,08	2,60	3,12	4,16	5,20
w	не более	0,20	0,30	0,38	0,74	1,05	1,45	1,63	2,25

Винт ISO 7380-2 с полукруглой головкой с буртом и шестигранным углублением ЦКИ.jpg

Резьба			МЗ		М4		M5		M6		M8		M10		M12		M16
lb			Размер стержня lsи lg f
номин.	не менее	не более	ls не менее	lg не более	ls не менее	lg не более	ls не менее	lg не более	ls не менее	lg не более	ls не менее	lg не более	ls не менее	lg не более	ls не менее	lg не более	ls не менее	lg не более
6	5,76	6,24
8	7,71	8,29
10	9,71	10,29
12	11,65	12,35
16	15,65	16,35
20	19,58	20,42
25	24,58	25,42	4,5	7,0
30	29,58	30,42	9,5	12,0	6,5	10,0	4,0	8,0
35	34,5	35,5			11,5	15,0	9,0	13,0	6,0	11,0
40	39,5	40,5			16,5	20,0	14,0	18,0	11,0	16,0	5,75	12,0
45	44,5	45,5					19,0	23,0	16,0	21,0	10,75	17,0	5,5	13,0
50	49,5	50,5					24,0	28,0	21,0	26,0	15,75	22,0	10,5	18,0
55	54,4	55,6							26,0	31,0	20,75	27,0	15,5	23,0	10,25	19,0
60	59,4	60,6							31,0	36,0	25,75	32,0	20,5	28,0	15,25	24,0
65	64,4	65,6									30,75	37,0	25,5	33,0	20,25	29,0	11,0	21,0
70	69,4	70,6									35,75	42,0	30,5	38,0	25,25	34,0	16,0	26,0
80	79,4	80,6									45,75	52,0	40,5	48,0	35,25	44,0	26,0	36,0
90	89,4	90,6											50,5	58,0	45,25	54,0	36,0	46,0

a Р — шаг резьбы.
b Для длин, выделенных зеленым цветом.
c e min = 1,14 s min.
d Контроль калибром размеров углубления е и s по ISO 23429
e Область предпочтительных длин в выделенном цвете диапазоне.
f Винты с длиной выше пунктирной ступенчатой линии, имеют резьбу до головки с точностью до ЗP.
Для винтов с длиной, выделенной оранжевым цветом, значения /g и /Ѕ определяют в соответствии со следующими равенствами:
lg, max = lпom - b
ls, min = lg, max - 5P

ГОСТ ISO 7380-2-2014 Винты с полукруглой головкой
