Заклепочник Avdel 74200
Заклепочник Avdel 74200
Заказать товарПроизводитель: POP-AVDEL
Надежный заклепочник от компании Avdel. Высокая мощность для установки любых заклепок-гаек от М3 до М12.
Заказать товар
Описание
- Гидропневматический заклепочник Avdel 74200 разработан инженерами компании Avdel и сочетает в себе различные инновации в заклепочной технике.
- Модель предназначена для установки заклепок-гаек с высокой скоростью, что идеально подходит для серийной или поточной сборки в широком диапазоне задач во всех отраслях.
- Большая мощность заклепочника (19кН) позволяет устанавливать гайки в широком диапазоне, вплоть до 12 мм.
- Высокая скорость установки: рабочий цикл занимает всего 2,5 секунды.
- Легкий вес и эргономичный дизайн позволяет долго работать с инструментом, не уставая, что увеличивает производительность труда.
- Управление одной клавишей, гидропневматический привод и петля подвеса делают работу с заклепочником максимально простой и удобной.
- Вместо штатных резьбовых шпилек возможно использоване высокопрочных винтов DIN 912 прочностью 12.9, что позволяет значительно снизить затраты на расходники.
- После настройки заклепку можно устанавливать в материал разной толщины без дополнительной регулировки, что существенно экономит время монтажа.
- Закручивание, вытяжение и выкручивание заклепок за одну операцию.
- Преимущества заклепочника дают максимальную рентабельность инвестиций.
Производитель
POP-AVDEL
Цена
248 050 р.
Диапазон заклепок
- Алюминий М3 – М12
- Сталь М3 – М12
- Нерж. сталь М3 – М12
- Заклепка болт М4 – М10
Технические характеристики
- Рабочий шаг – максимум 7 мм;
- Сила вытягивания – 19,1 кН;
- Рабочее давление воздуха – 5-7 бар;
- Уровень шума – менее 75 дБ (A);
- Вес – 2,2 кг без насадки;
- Расход воздуха – 8 литров;
- Скорость двигателя – 2000 об/мин;
- Время цикла – примерно 2,5 секунды;
- Вибрация – менее 2,5 м/с2;

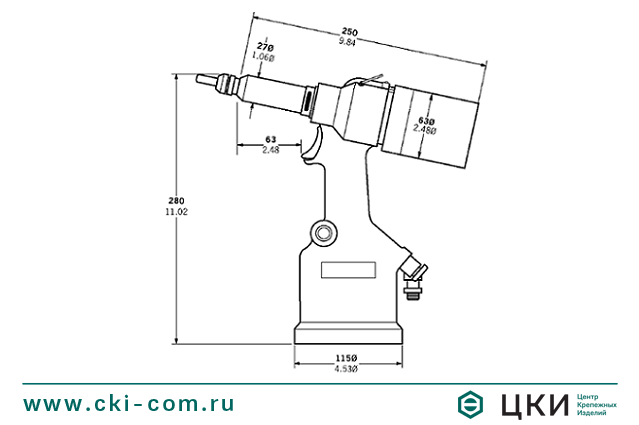

- Размер 250*280 мм.
Преимущества
- Установка заклепки одним нажатием клавиши.
- Соответствует требованиям работы в тяжелых условиях.
- Высокая производительность и снижение затрат на производство.
-
Автоматическое накручивание заклепки и выкручивание после установки.
- Быстрая смена оснастки.
- Легкий вес и снижение утомляемости работника.
- Петля позволяет подвешивать инструмент.
- Регулировка хода шпильки.
- Использование винтов DIN 912 прочностью 12.9 вместо штатных шпилек.
- Защита от двойного клепания заклепки.
- Петля для подвеса инструмента.
- Гидропневматический привод.
-
Шарнирный фитинг подачи воздуха расположен сзади.
- Прочный пластиковый корпус.
- Защитная резиновая подошва корпуса.
Комплект поставки
Заклепочник поставляется без насадки, насадка заказывается отдельно.

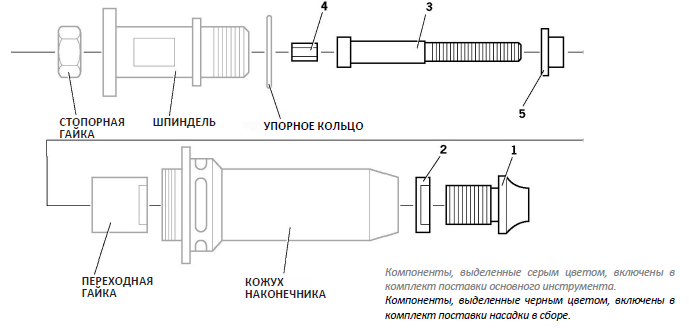

Оснастка для установки заклепок-гаек:
Оснастка для установки винтовых заклепок:
Части 1, 2, 3, 6, 7 входят в комплект дополнительных насадок
Реквизиты:
Таблица 1: оснастка для установки заклепок-гаек
|
Размер заклепки |
Скомплектованный инструмент |
Насадка в сборе |
1 Насадка |
2 Контргайка |
3 Шпилька (винт) |
4 Адаптер |
5 Муфта |
|
Заклепки с увеличенным фланцем (9698,FS58,9408,9418,9498) + Стандартный NUTSERT (9500) + SQUARESERT (GK08) + EUROSERT (GJ08) |
|||||||
|
M3 |
74200-00083 |
07555-09883 |
07555-00903 |
07555-00901 |
07555-09003 |
07555-01003 |
07555-09103 |
|
M4 |
74200-00084 |
07555-09884 |
07555-00904 |
07555-09004 |
07555-01004 |
07555-09104 |
|
|
M5* |
74200-00085 |
07555-09885 |
07555-00905 |
07555-09005 |
07555-01005 |
07555-09105 |
|
|
M6** |
74200-00485 |
07555-09185 |
07555-00915 |
07555-09005 |
07555-01005 |
07555-09105 |
|
|
M6 |
74200-00086 |
07555-09886 |
07555-00906 |
07555-09006 |
07555-01006 |
07555-09106 |
|
|
M8 |
74200-00088 |
07555-09888 |
07555-00908 |
07555-09008 |
07555-01008 |
07555-09108 |
|
|
M10 |
74200-00080 |
07555-09880 |
07555-00910 |
07555-09010 |
07555-01010 |
- |
|
|
M12 |
74200-00082 |
74200-09882 + |
07555-00912 |
07555-09012 |
07555-01012 |
- |
|
|
4 UNC |
74200-00054 |
07555-09854 |
07555-00854 |
07555-09054 |
07555-00754 |
07555-09154 |
|
|
6 UNC |
74200-00056 |
07555-09856 |
07555-00856 |
07555-09056 |
07555-00756 |
07555-09156 |
|
|
8 UNC |
74200-00058 |
07555-09858 |
07555-00858 |
07555-09058 |
07555-00758 |
07555-09158 |
|
|
10 UNC |
74200-00050 |
07555-09850 |
07555-00850 |
07555-09050 |
07555-00750 |
07555-09150 |
|
|
1/4 UNC |
74200-00048 |
07555-09848 |
07555-00848 |
07555-09048 |
07555-00748 |
07555-09148 |
|
|
5/16 UNC |
74200-00040 |
07555-09840 |
07555-00840 |
07555-09040 |
07555-00740 |
07555-09140 |
|
|
3/8 UNC |
74200-00042 |
07555-09842 |
07555-00842 |
07555-09042 |
07555-00742 |
- |
|
|
10 UNF |
74200-00070 |
07555-09870 |
07555-00850 |
07555-09070 |
07555-00750 |
07555-09150 |
|
|
1/4 UNF |
74200-00068 |
07555-09868 |
07555-00848 |
07555-09068 |
07555-00748 |
07555-09148 |
|
|
5/16 UNF |
74200-00060 |
07555-09860 |
07555-00840 |
07555-09060 |
07555-00740 |
07555-09140 |
|
|
3/8 UNF |
74200-00062 |
07555-09862 |
07555-00842 |
07555-09062 |
07555-00742 |
- |
|
|
3/16 BSW |
74200-00016 |
07555-09816 |
07555-00850 |
07555-09016 |
07555-00750 |
07555-09150 |
|
|
1/4 BSW |
74200-00018 |
07555-09818 |
07555-00848 |
07555-09018 |
07555-00748 |
07555-09148 |
|
|
5/16 BSW |
74200-00010 |
07555-09810 |
07555-00840 |
07555-09019 |
07555-00740 |
07555-09140 |
|
|
NUTSERT для тонкого листа (9468, FS38, 9658, 9488 ) |
|||||||
|
M3 |
74200-00183 |
07555-09983 |
07555-00993 |
07555-00901 |
07555-09003 |
07555-01003 |
07555-09103 |
|
M4 |
74200-00184 |
07555-09984 |
07555-00994 |
07555-09004 |
07555-01004 |
07555-09104 |
|
|
M5 |
74200-00185 |
07555-09985 |
07555-00995 |
07555-09005 |
07555-01005 |
07555-09105 |
|
|
M6 |
74200-00186 |
07555-09986 |
07555-00996 |
07555-09006 |
07555-01006 |
07555-09106 |
|
|
M8 |
74200-00188 |
07555-09988 |
07555-00998 |
07555-09008 |
07555-01008 |
07555-09108 |
|
|
M10 |
74200-00180 |
07555-09980 |
07555-00999 |
07555-09010 |
07555-01010 |
- |
|
|
M12 |
74200-00182 |
74200-09982 + |
07555-00992 |
07555-09012 |
07555-01012 |
- |
|
|
4 UNC |
74200-00154 |
07555-09954 |
07555-00954 |
07555-09054 |
07555-00754 |
07555-09154 |
|
|
6 UNC |
74200-00156 |
07555-09956 |
07555-00956 |
07555-09056 |
07555-00756 |
07555-09156 |
|
|
8 UNC |
74200-00158 |
07555-09958 |
07555-00958 |
07555-09058 |
07555-00758 |
07555-09158 |
|
|
10 UNC |
74200-00150 |
07555-09950 |
07555-00950 |
07555-09050 |
07555-00750 |
07555-09150 |
|
|
1/4 UNC |
74200-00148 |
07555-09948 |
07555-00948 |
07555-09048 |
07555-00748 |
07555-09148 |
|
|
5/16 UNC |
74200-00140 |
07555-09940 |
07555-00940 |
07555-09040 |
07555-00740 |
07555-09140 |
|
|
10 UNF |
74200-00170 |
07555-09970 |
07555-00950 |
07555-09070 |
07555-00750 |
07555-09150 |
|
|
1/4 UNF |
74200-00168 |
07555-09968 |
07555-00948 |
07555-09068 |
07555-00748 |
07555-09148 |
|
|
5/16 UNF |
74200-00160 |
07555-09960 |
07555-00940 |
07555-09060 |
07555-00740 |
07555-09140 |
|
|
3/16 BSW |
74200-00116 |
07555-09916 |
07555-00950 |
07555-09016 |
07555-00750 |
07555-09150 |
|
|
1/4 BSW |
74200-00118 |
07555-09918 |
07555-00948 |
07555-09018 |
07555-00748 |
07555-09148 |
|
|
0BA |
74200-00130 |
07555-09930 |
07555-00996 |
07555-09030 |
07555-01006 |
07555-09106 |
|
|
2BA |
74200-00132 |
07555-09932 |
07555-00950 |
07555-09032 |
07555-00750 |
07555-09150 |
|
|
4BA |
74200-00134 |
07555-09934 |
07555-00934 |
07555-09034 |
07555-00756 |
07555-09134 |
|
|
SUPERSERT - сквозное и глухое резьбовое отверстие (FB) |
|||||||
|
M3 |
74200-00283 |
07555-09583 |
07555-07103 |
07555-00901 |
07555-09003 |
07555-01003 |
07555-09103 |
|
M4 |
74200-00284 |
07555-09584 |
07555-07104 |
07555-09004 |
07555-01004 |
07555-09104 |
|
|
M5 |
74200-00285 |
07555-09585 |
07555-07105 |
07555-09005 |
07555-01005 |
07555-09105 |
|
|
M6 |
74200-00286 |
07555-09586 |
07555-07106 |
07555-09006 |
07555-01006 |
07555-09106 |
|
|
M8 |
74200-00288 |
07555-09588 |
07555-07108 |
07555-09008 |
07555-01008 |
07555-09108 |
|
|
8 UNC |
74200-00258 |
07555-09558 |
07555-07158 |
07555-09058 |
07555-00758 |
07555-09158 |
|
|
10 UNC |
74200-00250 |
07555-09550 |
07555-07150 |
07555-09050 |
07555-00750 |
07555-09150 |
|
|
1/4 UNC |
74200-00248 |
07555-09548 |
07555-07148 |
07555-09048 |
07555-00748 |
07555-09148 |
|
|
8 UNF |
74200-00278 |
07555-09578 |
07555-07158 |
07555-09078 |
07555-00758 |
07555-09158 |
|
|
10 UNF |
74200-00270 |
07555-09570 |
07555-07150 |
07555-09070 |
07555-00750 |
07555-09150 |
|
|
1/4 UNF |
74200-00268 |
07555-09568 |
07555-07148 |
07555-09068 |
07555-00748 |
07555-09148 |
|
|
HEXSERT (9688) |
|||||||
|
M3 |
74200-00683 |
07555-09283 |
07555-08103 |
07555-00901 |
07555-09003 |
07555-01003 |
07555-09103 |
|
M4 |
74200-00684 |
07555-09284 |
07555-08104 |
07555-09004 |
07555-01004 |
07555-09104 |
|
|
M5 |
74200-00685 |
07555-09285 |
07555-08105 |
07555-09005 |
07555-01005 |
07555-09105 |
|
|
M6 |
74200-00686 |
07555-09286 |
07555-08106 |
07555-09006 |
07555-01006 |
07555-09106 |
|
|
M8 |
74200-00688 |
07555-09288 |
07555-00998 |
07555-09008 |
07555-01008 |
07555-09108 |
|
* Для установки всех перечисленных заклепок за исключением NUTSERT М5 для тонкого листа с увеличенным фланцем.
** Только для установки NUTSERT М5 для тонкого листа с увеличенным фланцем.
+ Содержит специальный адаптер для замены базового адаптера.
Таблица 2: оснастка для установки заклепок-болтов
|
Размер заклепки |
Насадка в сборе |
1 Наконечник |
2 Контргайка |
3 Приводной винт |
6 Приводная ось |
7 Переходная муфта |
|
M4 |
07559-03044 |
07559-03047 |
07555-0090П |
07559-03050 |
07555-01012 |
74200-12119* |
|
M5 |
07559-03045 |
07559-03048 |
07555-00901 |
07559-03051 |
07555-01012 |
74200-12119* |
|
M6 |
07559-03046 |
07559-03049 |
07555-00901 |
07559-03052 |
07555-01012 |
74200-12119* |
|
M8 |
07559-03039 |
07559-03040 |
07555-00901 |
07559-03041 |
07555-01012 |
74200-12119* |
|
M10 |
74200-12222 ** |
74200-12220 |
07555-00901 |
74200-12221 |
- |
- |
* Переходная муфта заменяет адаптер из базового инструмента
** Содержит специальный корпус 07555-00315, на замену корпуса из базового инструмента.
