Заклепка тяговая с потайным бортиком многозажимная

Заклепки открытые

Заклепка тяговая с потайным бортиком многозажимная

Заказать товар
Версия для печати

большой диапазон скрепляемых материалов перекрывает несколько размеров стандартных заклепок; подходит для несоосных отверстий и отверстий больше стандартных

Заказать товар
Заклепка тяговая с потайным бортиком многозажимная (стальная)
Заклепка тяговая с потайным бортиком многозажимная (алюминиевая)
Заклепка тяговая с потайным бортиком многозажимная в установленном виде
Заклепка тяговая с потайным бортиком многозажимная (стальная)
Заклепка тяговая с потайным бортиком многозажимная (алюминиевая)
Заклепка тяговая с потайным бортиком многозажимная в установленном виде

Размерная таблица: заклепка тяговая с потайным бортиком многозажимная



d1



3,2 4,0 4,8
d2 5,8 7,3 8,8
k 1,1 1,3 1,6
диаметр отверстия 3,3–3,5 4,1–4,3 4,9–5,1



L



E (мин. и макс. толщина пакета скрепляемых материалов), мм *
8,0 1,5–5,0 1,5–5,0
9,5 1,5–6,0 2,5–6,5
10,0 2,5–6,5 2,5–6,5 2,5–5,0
11,0   2,0–8,0
12,0 4,5–9,0 3,5–8,5 2,0–7,5
12,5 5,0–9,5 4,0–9,0 3,0–7,5
14,0 6,5–11,0 5,0–10,5 4,0–9,0
15,0     5,0–10,0
16,0 8,5–13,0 7,5–12,5 6,0–11,0
16,5     6,0–12,0
17,0   8,5–13,5 7,0–12,0
18,0   9,0–14,5 8,0–13,0
20,0   11,0–16,5 10,0–15,0
22,0     12,0–18,0
24,0     14,0–20,0
25,0     14,0–19,0
27,0     17,0–23,0
30,0     20,0–25,0



Таблица допустимых нагрузок по данным производителя

d1 (диаметр), мм

3,2 4,0 4,8
Материал корпуса Нагрузка - на срез (на разрыв), Н
Алюминиевый сплав (AlMg2.5%) 630 (980) 1050 (1400) 1500 (2400)
Сталь оцинкованная (St) 900 (1170) 2000 (2890)



Материал / покрытие

  • корпус: Алюминиевый сплав (AlMg2.5%)

    стержень: Сталь оцинкованная

  • корпус: Сталь оцинкованная

    стержень: Сталь оцинкованная

  • корпус: Алюминиевый сплав (AlMg2.5%)

    стержень: Нержавеющая сталь A2

Описание

Многозажимная вытяжная заклепка со потайным бортиком устанавливается в зенкованное отверстие заподлицо к рабочей поверхности, которая остается ровной, без выступающих элементов.



Многозажимная заклепка имеет увеличенный диапазон скрепляемых материалов — до 8 мм — и заменяет 2-3 типоразмера стандартной заклепки. Применяется для соединения листового металла толщиной от 0,5 до 25 мм. Специальная форма позволяет устанавливать заклепку в несоосные и несимметричные отверстия, а также отверстия больше стандартных, которые "заполняются" при установке. Идеально подходит для скрепления мягких и хрупких материалов, т.к. после установки заклепки образуется большая обратная головка, равномерно распределяющая нагрузку.



Головка стержня удерживается в теле заклепки после установки, что герметизирует соединение, защищая его от влаги и загрязнений, а также делает виброустойчивым. Для установки многозажимной заклепки требуется доступ к материалам только с одной стороны.

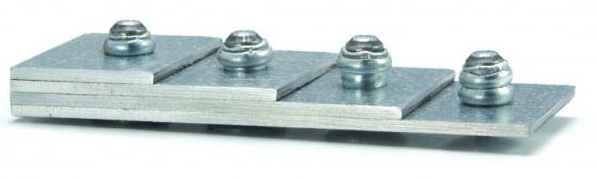

Заклепка многозажимная в установленном виде

Производитель

Avdel, Pop, Bralo, Rex

Rex, Pop Avdel, Bralo logo

ЦКИ является официальным дилером компаний BRALO, POP, AVDEL и REX на территории России.



Другие названия

Заклепка Multigrip, Avex, Stavex, MGR.



Преимущества

  1. После установки рабочая поверхность остается гладкой (установка заподлицо).
  2. Широкий диапазон скрепляемых материалов.
  3. Одна заклепка способна заменить несколько длин стандартной.
  4. Возможность установки в отверстия большего диаметра, несоосные и щелевые отверстия.
  5. Виброустойчивость.
  6. Надежность и герметичность соединения.
  7. Идеально подходит для листового металла, а также хрупких и мягких материалов.
  8. Равномерное распределение нагрузки на обратной стороне листа.
  9. Фиксированный стержень предотвращает повреждения, электрические проблемы или дребезжание, вызванные расшатанным стержнем.
  10. Простая и быстрая установка.
  11. Возможность окраски в цвета по шкале RAL.

Потайная многозажимная заклепка Multigrip



Установка

Схема установки алюминиевой заклепки

Установка многозажимной алюминиевой заклепки Multigrip



Схема установки стальной нержавеющей заклепки

Установка стальной многозажимной заклепки Multigrip



Применение

  • Автомобильная промышленность (в т.ч. грузовой транспорт)
  • Производство электрооборудования (в т.ч. систем освещения)
  • Отопление и вентиляция
  • Электроника
  • Крепление облицовки
  • Крепление фурнитуры и напольного покрытия в судостроении
  • Производство промышленных шкафов и стеллажей
