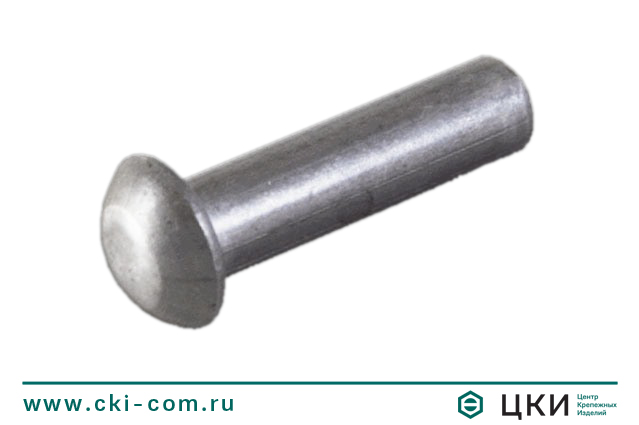

Заклёпка забивная DIN 660

Заклепки забивные

Заклёпка забивная DIN 660 (аналог ГОСТ 10299-80/ ISO 1051)

Заказать товар
Версия для печати

с полукруглой головкой

Заказать товар
Заклёпка DIN 660 с потайной головкой
Заклёпка DIN 660 с потайной головкой чертёж
Заклёпка DIN 660 с потайной головкой
Заклёпка DIN 660 с потайной головкой чертёж

Размерная таблица заклёпки DIN 660



d1 2 2,5 3 4 5 6 7 8 10
d2 3,5   5,2 7 8,8 10,5   14 16
d3 1,87   2,87 3,87 4,82 5,82   7,76 9,4
e 1   1,5 2 2,5 3   4 5
k 1,2   1,8 2,4 3 3,6   4,8 6,5

Заклёпка DIN 660 с потайной головкой чертёж

Описание




Типоразмерная таблица: заклёпка DIN 660



L/d1 2 2,5 3 4 5 6 7 8 10
4 х х
5 х х
6 х х х х х
8 х х х х х
10 х х х х х х х х
12 х х х х х х х х х
16 х х х х х х х х х
18 х х х х х х х
20 х х х х х х х х
22 х х х х х х х
25 х х х х х х х
28 х х
30 х х х х х х х
32 х х х х х
35 х х х х х х
40 х х х х х х
45 х х х х х х
50 х х х х х х
55 х х х х
60 х х х х х
70 х
