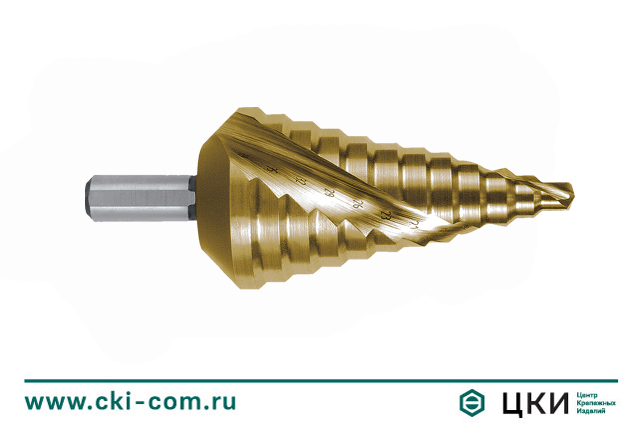

Сверло ступенчатое спиральное
Сверло ступенчатое спиральное
Заказать товарПроизводитель: Bucovice Tools (Чехия)
для сверления отверстий в листовом металле, трубах и металлопрофиле из конструкционных сталей, нержавеющих сталей, цветных металлов, различных пластиков с толщиной листа не более 4,0 мм
Заказать товарОписание
Производитель
За один раз можно выполнить несколько операций: центровка, разметка, рассверливание и зенковка, что существенно экономит время.
Применяется в таких отраслях, как электротехника, сантехника, автосервис, авиационное производство, электроника и т.д.
Технические характеристики
Угол заточки: 118º;
Угол ступени: 90º;
Форма заточки: подточка по DIN 1412 C;
Шлифованное;
Хвостовик цилиндрический;

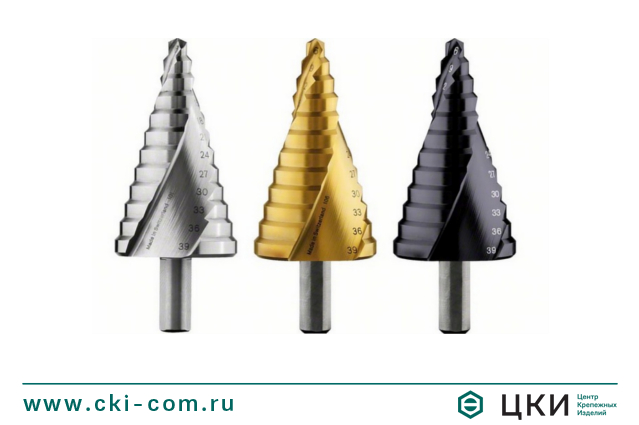

Покрытие: блестящее / TiN (нитрид титана);
Диапазон диаметров: от 4.0мм до 38.0мм.
Особенности
Каждая ступень имеет осевой выступ и маркировку, что гарантирует точность диаметра сверления;
Ступенчатое сверление и рассверливание отверстий диаметром в диапазоне от 4 до 40 мм;
Сверление отверстий даже в очень тонких листах металла;
Не требует предварительного центрирования и зенкования;
Сверление листовых металлов без заусенцев и деформации;
Легирование кобальтом - повышает теплостойкость и позволяет обрабатывать вязкие материалы и нержавеющие стали;
Износостойкое покрытие TiN увеличивает теплостойкость сверла и дает возможность увеличения скорости резания и рабочей подачи , увеличивает срок службы сверла в 2–4 раза;
Коническая форма обеспечивает легкое извлечение свёрла из обрабатываемого материала.
Преимущества
Благодаря спиралевидной стружечной канавке сверло для листовой стали отличается спокойным ходом и максимальной производительностью резания. Возникающая стружка отводится без проблем. Кромка отверстия получается очень чистой.
Способ применения
Применяется с дрелями и сверлильными станками.
Необходимо строго соблюдать режимы резания.
Рекомендуется использовать смазочно-охлаждающую жидкость (СОЖ).
Другие названия товара
Cверло "пирамида", сверло для жести.
Размерная таблица сверла ступенчатого спирального
Размер | D | d | L | code HSS | code HSSE | code HSS TiN | code HSSE TiN |
4/12-1 (c. 0/9) | 4, 5, 6, 7, 8, 9, 10, 11, 12 | 6 | 65 | 648 009 | 698 009 | 649 009 TiN | 699 009 TiN |
4/20 (c. 1) | 4, 6, 8, 10, 12, 14, 16, 18, 20 | 8 | 75 | 648 010 | 698 010 | 649 010 TiN | 699 010 TiN |
6/30 (c. 2) | 6, 8, 10, 12, 14, 16, 18, 20, 22, 24, 26, 28, 30 | 10 | 100 | 648 020 | 698 020 | 649 020 TiN | 699 020 TiN |
6/38 (c. 3) | 6, 9, 13, 16, 19, 21, 23, 26, 29, 32, 35, 38 | 10 | 100 | 648 030 | 698 030 | 649 030 TiN | 699 030 TiN |
Размер | D | d | L | code HSS | code HSSE | ||
PG 1 | 6; 9; 11,4; 14; 17,25; 19; 21,25; 26,75 | 10 | 77 | 645 010 | 695 010 | ||
PG 2 | 6; 9; 12,5; 15,2; 18,6; 20,4; 22,5; 28,3 | 10 | 77 | 645 020 | 695 020 | ||
PG 3 | 6; 9; 11,4; 14; 17,25; 19; 21,25; 26,75; 30; 33; 35,7 | 10 | 100 | 645 030 | 695 030 | ||
PG 4 | 6; 9; 12,5; 15,2; 18,6; 20,4; 22,5; 28,3; 30,5; 34; 37 | 10 | 100 | 645 040 | 695 040 |
