Анкер клиновой

Анкеры металлические

Анкер клиновой

Заказать товар
Версия для печати

имеет техническое свидетельство Росстроя

Заказать товар
Анкер клиновой
Анкер клиновой (чертёж)
Анкер клиновой
Анкер клиновой (чертёж)

Размерная таблица: анкер клиновой

Обозначение d (диаметр анкера, мм) L (длина анкера, мм) d0 (диаметр сверла, мм) Минимальная глубина отверстия, мм tfix (максимальная толщина прикрепляемого материала, мм) Размер под ключ (SW, мм) Момент затяжки, Нм Диаметр отверстия в прикрепляемом материале, мм Минимальная эффективная глубина анкеровки, мм
Анкерный болт 6 /5 М6 40 6 35 5 10 5 7 25
Анкерный болт 6 /10 М6 65 6 50 10 10 5 7 40
Анкерный болт 6 /15 М6 65 6 50 15 10 5 7 40
Анкерный болт 6 /30 М6 80 6 50 30 10 5 7 40
Анкерный болт 6 /50 М6 100 6 50 50 10 5 7 40
Анкерный болт 6 /80 М6 140 6 60 80 10 5 7 50
Анкерный болт 6 /90 М6 180 6 90 90 10 5 7 80
Анкерный болт 8 /5 М8 50 8 40 5 13 20 9 30
Анкерный болт 8 /10 М8 60 8 45 10 13 20 9 35
Анкерный болт 8 /10 М8 75 8 60 10 13 20 9 50
Анкерный болт 8 /20 М8 90 8 65 20 13 20 9 55
Анкерный болт 8 /30 М8 100 8 75 30 13 20 9 55
Анкерный болт 8 /50 М8 115 8 70 50 13 20 9 55
Анкерный болт 8 /60 М8 130 8 65 60 13 20 9 55
Анкерный болт 8 /80 М8 150 8 65 80 13 20 9 55
Анкерный болт 8 /90 М8 170 8 75 90 13 20 9 65
Анкерный болт 10 /5 М10 65 10 55 5 17 35 12 40
Анкерный болт 10 /10 М10 75 10 55 10 17 35 12 45
Анкерный болт 10 /15 М10 90 10 65 15 17 35 12 55
Анкерный болт 10 /20 М10 95 10 70 20 17 35 12 55
Анкерный болт 10 /25 М10 105 10 80 25 17 35 12 70
Анкерный болт 10 /30 М10 100 10 65 30 17 35 12 55
Анкерный болт 10 /30 М10 110 10 70 30 17 35 12 60
Анкерный болт 10 /35 М10 115 10 70 35 17 35 12 60
Анкерный болт 10 /40 М10 120 10 70 40 17 35 12 60
Анкерный болт 10 /50 М10 130 10 70 50 17 35 12 60
Анкерный болт 10 /60 М10 150 10 80 60 17 35 12 70
Анкерный болт 10 /80 М10 170 10 90 80 17 35 12 70
Анкерный болт 10 /90 М10 190 10 90 90 17 35 12 80
Анкерный болт 10 /100 М10 210 10 100 100 17 35 12 90
Анкерный болт 10 /125 М10 230 10 100 125 17 35 12 90
Анкерный болт 10 /125 М10 250 10 115 125 17 35 12 105
Анкерный болт 12 /5 М12 80 12 65 5 19 50 14 55
Анкерный болт 12 /10 М12 90 12 70 10 19 50 14 60
Анкерный болт 12 /15 М12 100 12 75 15 19 50 14 65
Анкерный болт 12 /20 М12 110 12 80 20 19 50 14 70
Анкерный болт 12 /25 М12 110 12 75 25 19 50 14 65
Анкерный болт 12 /30 М12 120 12 80 30 19 50 14 70
Анкерный болт 12 /35 М12 130 12 85 35 19 50 14 75
Анкерный болт 12 /50 М12 140 12 80 50 19 50 14 70
Анкерный болт 12 /55 М12 150 12 80 55 19 50 14 70
Анкерный болт 12 /70 М12 160 12 80 70 19 50 14 70
Анкерный болт 12 /80 М12 170 12 80 80 19 50 14 70
Анкерный болт 12 /90 М12 180 12 80 90 19 50 14 70
Анкерный болт 12 /100 М12 200 12 90 100 19 50 14 80
Анкерный болт 12 /110 М12 220 12 100 110 19 50 14 90
Анкерный болт 12 /125 М12 235 12 100 125 19 50 14 90
Анкерный болт 12 /125 М12 250 12 115 125 19 50 14 105
Анкерный болт 12 /125 М12 300 12 165 125 19 50 14 155
Анкерный болт 12 /125 М12 360 12 225 125 19 50 14 215
Анкерный болт 16 /5 М16 100 16 80 5 24 120 18 65
Анкерный болт 16 /10 М16 110 16 85 10 24 120 18 70
Анкерный болт 16 /20 М16 125 16 95 20 24 120 18 75
Анкерный болт 16 /30 М16 140 16 95 30 24 120 18 80
Анкерный болт 16 /40 М16 145 16 95 40 24 120 18 80
Анкерный болт 16 /45 М16 150 16 95 45 24 120 18 80
Анкерный болт 16 /50 М16 150 16 95 50 24 120 18 85
Анкерный болт 16 /65 М16 175 16 95 65 24 120 18 80
Анкерный болт 16 /70 М16 180 16 95 70 24 120 18 80
Анкерный болт 16 /80 М16 200 16 105 80 24 120 18 90
Анкерный болт 16 /90 М16 220 16 115 90 24 120 18 100
Анкерный болт 16 /100 М16 250 16 165 100 24 120 18 120
Анкерный болт 16 /125 М16 280 16 140 125 24 120 18 125
Анкерный болт 16 /155 М16 315 16 145 155 24 120 18 130
Анкерный болт 16 /200 М16 440 16 225 200 24 120 18 210
Анкерный болт 20 /10 М20 140 20 105 10 30 220 22 90
Анкерный болт 20 /20 М20 170 20 125 20 30 220 22 110
Анкерный болт 20 /50 М20 200 20 125 50 30 220 22 110
Анкерный болт 20 /70 М20 220 20 125 70 30 220 22 110
Анкерный болт 20 /100 М20 240 20 125 100 30 220 22 110
Анкерный болт 20 /130 М20 280 20 125 130 30 220 22 110
Анкерный болт 20 /160 М20 300 20 125 160 30 220 22 110
Анкерный болт 20 /200 М20 370 20 145 200 30 220 22 130
Анкерный болт 24 /10 М24 120 24 85 10 36 340 26 70
Анкерный болт 24 /20 М24 170 24 125 20 36 340 26 110
Анкерный болт 24 /50 М24 200 24 125 50 36 340 26 110
Анкерный болт 24 /70 М24 230 24 145 70 36 340 26 120
Анкерный болт 24 /100 М24 260 24 135 100 36 340 26 120
Анкерный болт 24 /130 М24 300 24 165 130 36 340 26 130

Анкер клиновой (чертёж)

Материал / покрытие

  • Сталь / Гальваническое цинкование
  • Сталь / Горячее цинкование

Описание

Клиновые анкеры предназначены для крепления строительных материалов, изделий и оборудования к наружным и внутренним конструкциям зданий и сооружений различного назначения. Предназначены для сквозного монтажа (установка производится непосредственно через прикрепляемый материал).



Дополнительные названия:

  • анкерный болт;
  • анкер-болт;
  • анкер-клин.



Область применения:

  • природный камень;
  • бетон класса В20 - В60.



Преимущества:

  • тело анкера изготовлено методом холодно формовки, что обеспечивает высокую прочность и точность изделия;
  • безрезьбовая часть на головке анкера позволяет избежать повреждения резьбовой части при забивании анкера в отверстие;
  • гладкая коническая часть снижает трение манжеты на теле анкера, что гарантирует качественную установку;
  • специальная форма трёхсегментной распорной муфты обеспечивает сильное сцепление со стенками отверстия;
  • скругление конца анкера позволяет легко его забить даже при сквозном монтаже деревянных конструкций;
  • горячеоцинкованные клиновые анкеры имеют толщину покрытия больше 45 мкм и манжету из коррозионно-стойкой стали А2.



Монтаж:

  • Просверлите отверстие необходимого диаметра и глубины.

  • Прочистите высверленное отверстие.

  • Забейте анкер в отверстие.

  • Затяните анкер с помощью динамометрического ключа с требуемым моментом затяжки.

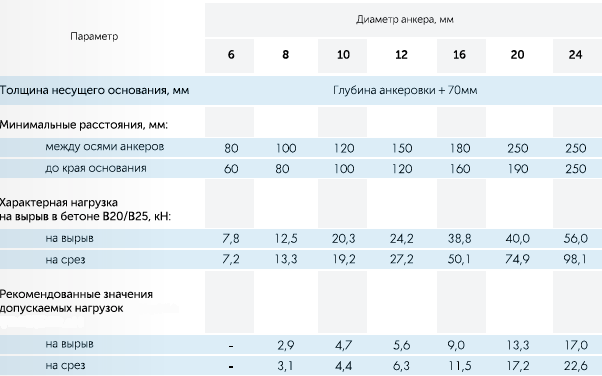

Краевые расстояния и нагрузки:
