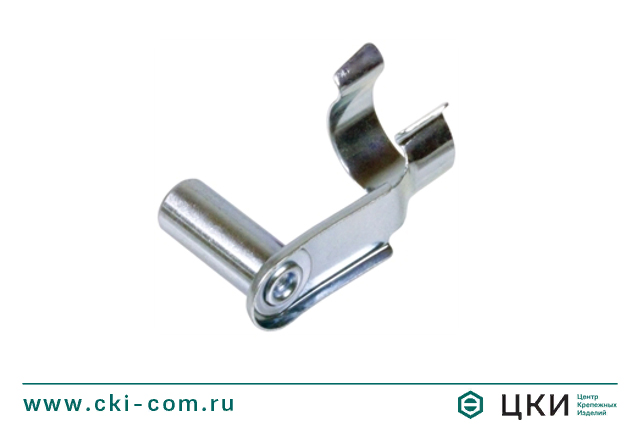

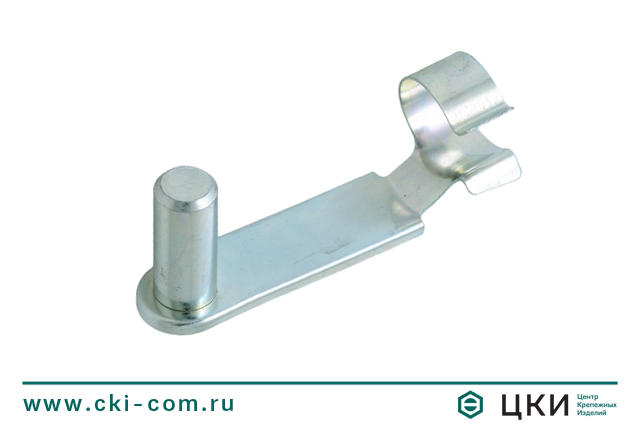

Шарнир угловой ES art. 88752

Болты

Размерная таблица: шарнир угловой (защелка пружинная) art. 88752

Параметры 6х12 6х24 8х16 8х32 10х20 10х40 12х24 12х48 16х32 16х64 20х40
c 6 6 8 8 10 10 12 12 16 16 20
a 14 14 19 19 23 23 28 28 34 34 44
b 16 16 21.5 21.5 26 26 31 31 38 38 47
l1 28 40 37 52 45 65 53 78 73 103 98
l2 23 35 30 46 38 58 45 69 62 92 81
l3 6.5 6.5 8 8 10 10 12 12 16 16 16

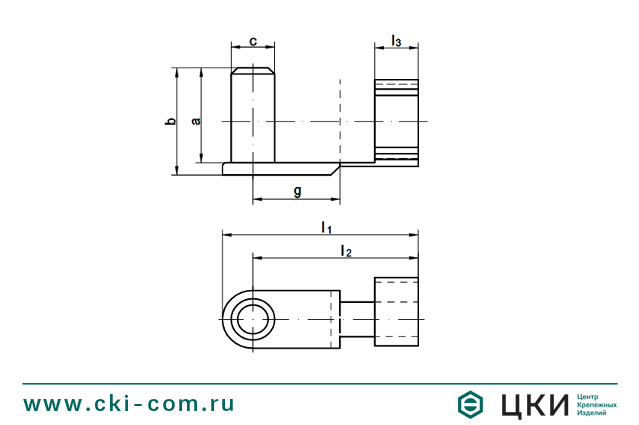

Болт (защелка пружинная) арт 88752 чертёж

Описание

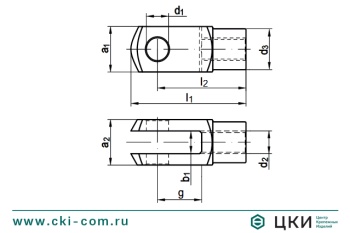

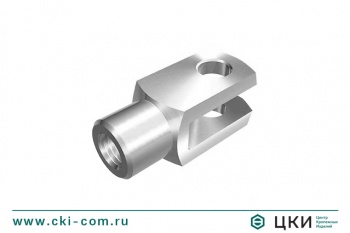

Шарнир угловой ES арт. 88752 (защелка пружинная) используется вместе с вилочным шарниром DIN 71752.
