Шарнир вилочный DIN 71752

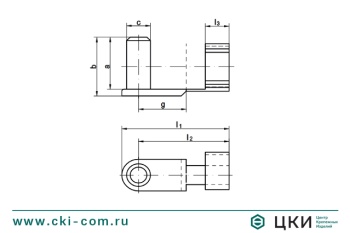

Размерная таблица: шарнир вилочный DIN 71752
| d1 | 6 | 8 | 10 | 12 | 16 | 20 |
| g | 12/24 | 16/32 | 20/40 | 24/48 | 32/64 | 40 |
| a1 | 12 | 16 | 20 | 24 | 32 | 40 |
| a2 | 12 | 16 | 20 | 24 | 32 | 40 |
| b1 | 6 | 8 | 10 | 12 | 16 | 20 |
| d2 | М6 | М8 | М10 | М12 | М16 | М20 |
| d3 | 10 | 14 | 18 | 20 | 26 | 34 |
| l1 | 31/43 | 42/58 | 52/72 | 62/86 | 72/101 | 105 |
| l2 | 24/36 | 32/48 | 40/60 | 48/72 | 64/96 | 80 |
Материал / покрытие
- Сталь / Гальваническое цинкование
Описание

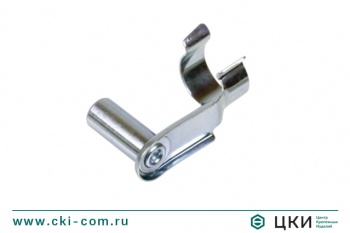

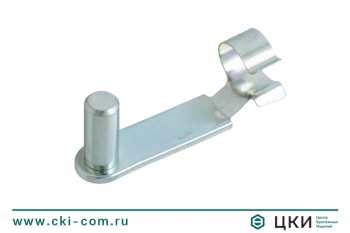

Шарнир вилочный DIN 71752 (Тип G) используется в механизмах линейного перемещения. Сделан из оцинкованной стали, чтобы избежать негативных воздействий окружающей среды. Применяется вместе с болтом (пружинной защёлкой) арт. 88752.
Другие названия
Вилочная головка, шарнир вильчатый, головка-вилка.
