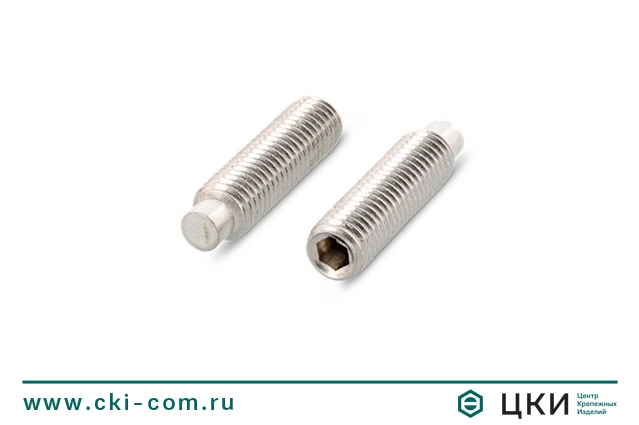

Винт DIN 915 установочный стопорный с внутренним шестигранником

Размерная таблица: винт DIN 915

d М2 М2.5 М3 М4 М5 М6 М8 М10 М12 М14 М16 М20 М24

d_p (max) 1 1.5 2 2.5 3.5 4 5.5 7 8.5 10 12 15 18

s 0.9 1.3 1.5 2 2.5 3 4 5 6 6 8 10 12

z (укороченный) 0.5...0.75 0.63...0.88 0.75...1 1...1.25 1.25...1.5 1.5...1.75 2...2.25 2.5...2.75 3...3.25 3.5...3.8 4...4.3 5...5.3 6...6.3

z (нормальный) 1...1.25 1.25...1.5 1.5...1.75 2...2.25 2.5...2.75 3...3.25 4...4.3 5...5.3 6...6.3 7...7.36 8...8.36 10...10.36 12...12.43

размеры бит/6-гранных ключей HEX 0.9 HEX 1.3 HEX 1.5 HEX 2.0 HEX 2.5 HEX 3.0 HEX 4.0 HEX 5.0 HEX 6.0 HEX 6.0 HEX 8.0 HEX 10 HEX 12

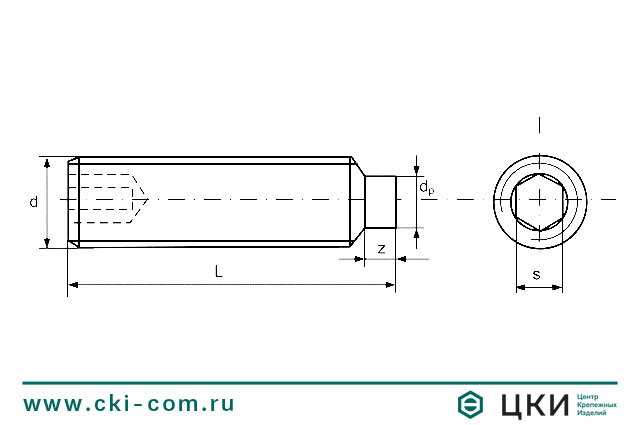

Винт DIN 915 установочный с цилиндрическим концом чертеж

Материал / покрытие

Нержавеющая сталь А2 (аналог 08Х18Н10)
Сталь 45H / Оксидирование

Нержавеющая кислотостойкая сталь A4 (аналог 10Х17Н13М2)

Описание

Типоразмерная таблица винт DIN 915

* В таблице литерой А обозначены винты с укороченным цилиндрическим концом, а литерой В – с нормальным.

L/d	М2	М2.5	М3	М4	М5	М6	М8	М10	М12	М14	М16	М20	М24
3	А	А	А
4	В	А	А	А
5	В	В	А	А	А
6	В	В	В	А	А	А
8	В	В	В	В	В	А	А	А
10	В	В	В	В	В	В	А	А	А
12	В	В	В	В	В	В	В	А	А
14			В	В	В	В	В	В	А	А
16			В	В	В	В	В	В	А	А	А
20			В	В	В	В	В	В	В	А	А	А
25				В	В	В	В	В	В	В	В	А	А
30				В	В	В	В	В	В	В	В	В	А
35					В	В	В	В	В	В	В	В	В
40					В	В	В	В	В	В	В	В	В
45							В	В	В	В	В	В	В
50							В	В	В	В	В	В	В
60								В	В	В	В	В	В
70									В		В	В	В
80									В		В	В	В
90											В	В	В
100											В	В	В
