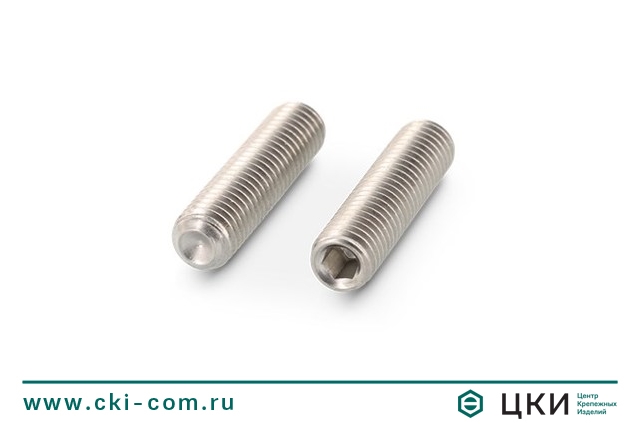

Винт DIN 916

→→→→→

установочный с шестигранным углублением под ключ и засверленным концом

Соберем заказ для вас

Удобная оплата. По счету или банковской картой
Доставка по всей территории России
Качество. Входной контроль каждой партии товара в лаборатории ЦКИ

Выбрать параметры изделия

Артикул	Диаметр	Длина	Материал	Шлиц	Покрытие	Цена
6489	М 2.5	4	Сталь 45Н	HEX 1.3	Оксидированное	9,85 ₽
39990	М 3	10	Сталь 45Н	HEX 1.5	Оксидированное	5,54 ₽
28892	М 3	12	Сталь 45Н	HEX 1.5	Оксидированное	5,54 ₽
22518	М 3	3	Сталь 45Н	HEX 1.5	Оксидированное	1,24 ₽
6602	М 3	4	Сталь 45Н	HEX 1.5	Оксидированное	5,23 ₽
24781	М 3	5	Сталь 45Н	HEX 1.5	Оксидированное	5,06 ₽
6603	М 3	6	Сталь 45Н	HEX 1.5	Оксидированное	4,87 ₽
25692	М 3	8	Сталь 45Н	HEX 1.5	Оксидированное	4,57 ₽
8382	М 4	4	Сталь 45Н	HEX 2.0	Оксидированное	5,48 ₽
6604	М 4	8	Сталь 45Н	HEX 2.0	Оксидированное	6,28 ₽
6742	М 4	20	Сталь 45Н	HEX 2.0	Оксидированное	11,71 ₽
13142	М 4	10	Сталь 45Н	HEX 2.0	Оксидированное	4,90 ₽
6392	М 4	5	Сталь 45Н	HEX 2.0	Оксидированное	2,65 ₽
6393	М 4	6	Сталь 45Н	HEX 2.0	Оксидированное	3,42 ₽
13143	М 4	16	Сталь 45Н	HEX 2.0	Оксидированное	7,56 ₽
22288	М 4	12	Сталь 45Н	HEX 2.0	Оксидированное	5,40 ₽
6394	М 5	8	Сталь 45Н	HEX 2.5	Оксидированное	7,01 ₽
5871	М 5	6	Сталь 45Н	HEX 2.5	Оксидированное	3,97 ₽
28379	М 5	5	Сталь 45Н	HEX 2.5	Оксидированное	5,54 ₽
49103	М 5	20	Сталь 45Н	HEX 2.5	Оксидированное	3,83 ₽
6580	М 5	12	Сталь 45Н	HEX 2.5	Оксидированное	5,54 ₽
5592	М 5	10	Сталь 45Н	HEX 2.5	Оксидированное	3,72 ₽
12372	М 6	16	Сталь 45Н	HEX 3.0	Оксидированное	13,76 ₽
8424	М 6	12	Сталь 45Н	HEX 3.0	Оксидированное	9,76 ₽
5552	М 6	10	Сталь 45Н	HEX 3.0	Оксидированное	5,52 ₽
2853	М 6	25	Сталь 45Н	HEX 3.0	Оксидированное	2,98 ₽
6756	М 6	30	Сталь 45Н	HEX 3.0	Оксидированное	18,95 ₽
4455	М 6	6	Сталь 45Н	HEX 3.0	Оксидированное	8,74 ₽
12371	М 6	8	Сталь 45Н	HEX 3.0	Оксидированное	6,44 ₽
13415	М 6	8	Сталь A2 нержавеющая	HEX 3.0		7,46 ₽
5591	М 6	20	Сталь 45Н	HEX 3.0	Оксидированное	14,40 ₽
7667	М 8	8	Сталь A2 нержавеющая	HEX 4.0		13,80 ₽
13741	М 8	8	Сталь 45Н	HEX 4.0	Оксидированное	15,77 ₽
13460	М 8	12	Сталь 45Н	HEX 4.0	Оксидированное	12,52 ₽
23103	М 8	14	Сталь 45Н	HEX 4.0	Оксидированное	14,24 ₽
21161	М 8	16	Сталь 45Н	HEX 4.0	Оксидированное	20,21 ₽
21815	М 8	20	Сталь 45Н	HEX 4.0	Оксидированное	26,05 ₽
23098	М 8	25	Сталь 45Н	HEX 4.0	Оксидированное	36,02 ₽
26776	М 8	30	Сталь 45Н	HEX 4.0	Оксидированное	36,34 ₽
20053	М 8	40	Сталь 45Н	HEX 4.0	Оксидированное	49,96 ₽
26775	М 8	10	Сталь 45Н	HEX 4.0	Оксидированное	10,15 ₽
2854	М10	40	Сталь 45Н	HEX 5.0	Оксидированное	13,43 ₽
38324	М10	10	Сталь A2 нержавеющая	HEX 5.0		4,33 ₽
50514	М10	12	Сталь 45Н	HEX 5.0	Оксидированное	11,16 ₽
26777	М10	16	Сталь 45Н	HEX 5.0	Оксидированное	37,37 ₽
21816	М10	20	Сталь 45Н	HEX 5.0	Оксидированное	48,44 ₽
25144	М10	30	Сталь 45Н	HEX 5.0	Оксидированное	60,74 ₽
50513	М10	10	Сталь 45Н	HEX 5.0	Оксидированное	11,32 ₽
2855	М10	60	Сталь 45Н	HEX 5.0	Оксидированное	19,79 ₽
47515	М12	16	Сталь 45Н	HEX 6.0	Оксидированное	43,42 ₽
9011	М12	30	Сталь 45Н	HEX 6.0	Оксидированное	78,24 ₽
26778	М12	40	Сталь 45Н	HEX 6.0	Оксидированное	105,42 ₽
45653	М12	40	Сталь A2 нержавеющая	HEX 6.0		91,56 ₽
6397	М16	25	Сталь 45Н	HEX 8.0	Оксидированное	73,86 ₽
9012	М16	30	Сталь 45Н	HEX 8.0	Оксидированное	98,00 ₽
22458	М16	40	Сталь 45Н	HEX 8.0	Оксидированное	124,25 ₽

Типоразмерная таблица: винт DIN 916

L/d	М2	М2.5	М3	М4	М5	М6	М8	М10	М12	М14	М16	М20	М24
3	х	х	х
4	х	х	х	х
5	х	х	х	х	х
6	х	х	х	х	х	х
8	х	х	х	х	х	х	х	х
10	х	х	х	х	х	х	х	х	х
12	х	х	х	х	х	х	х	х	х
14			х	х	х	х	х	х	х	х
16			х	х	х	х	х	х	х	х	х
20			х	х	х	х	х	х	х	х	х	х
25				х	х	х	х	х	х	х	х	х	х
30				х	х	х	х	х	х	х	х	х	х
35					х	х	х	х	х	х	х	х	х
40					х	х	х	х	х	х	х	х	х
45							х	х	х	х	х	х	х
50							х	х	х	х	х	х	х
60								х	х	х	х	х	х
70									х		х	х	х
80									х		х	х	х
90											х	х	х
100											х	х	х

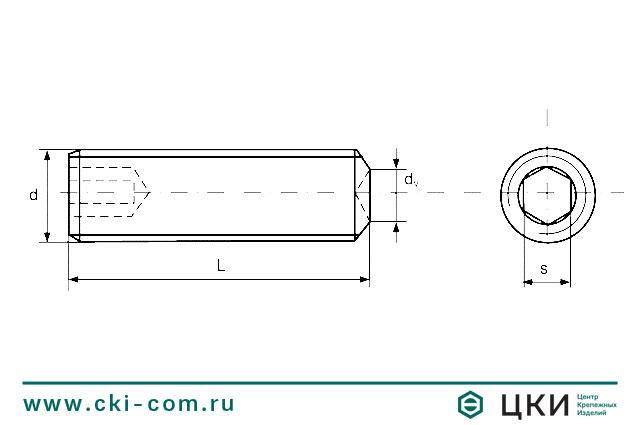

Размерная таблица: винт DIN 916

d	М2	М2.5	М3	М4	М5	М6	М8	М10	М12	М14	М16	М20	М24
d	М2	М2.5	М3	М4	М5	М6	М8	М10	М12	М14	М16	М20	М24
d_v(min)	0.75	0.95	1.15	1.75	2.25	2.75	4.7	5.7	7.64	8.64	9.64	13.54	15.57
d_v (max)	1	1.2	1.4	2	2.5	3	5	6	8	9	10	14	16
s	0.9	1.3	1.5	2	2.5	3	4	5	6	6	8	10	12
размеры бит/6-гранных ключей	HEX 0.9	HEX 1.3	HEX 1.5	HEX 2.0	HEX 2.5	HEX 3.0	HEX 4.0	HEX 5.0	HEX 6.0	HEX 6.0	HEX 8.0	HEX 10	HEX 12

Винт DIN 916 установочный с засверленным концом xthn`;

Винт DIN 916 установочный с полной метрической резьбой, с внутренним шестигранником под ключ с одной стороны и конусным засверленным углублением (установочным конусом) - с другой. Конец установочного винта имеет специальную форму с внутренним конусом, служащую для фиксации изделий относительно друг друга.

Применение

Используется для соединения элементов конструкций в машиностроении, приборостроении и прочих промышленно-производственных отраслях.
