Крепёж с внутренним шестигранником

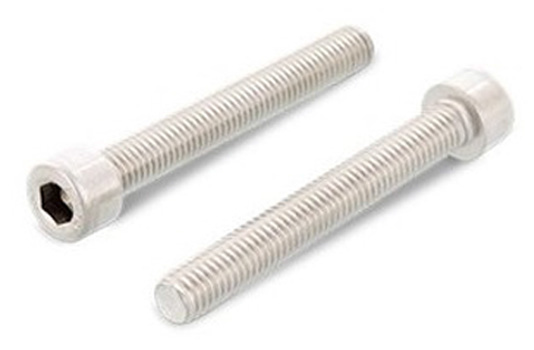

Шестигранный шлиц имеет форму правильного шестиугольника, а головка крепежного изделия – в основном цилиндрическую форму с шестигранным углублением. Появился в начале ХХ в. в связи с развитием технологий, с появлением конвейерной сборки, а также все большим распространением высокопрочного крепежа, требующего применения большого крутящего момента.
В русском языке можно встретить название имбусовый ключ, или винт имбус. Это перелицованное название немецкой аббревиатуры INBUS (Innensechskantschraube Bauer und Schaurte). В США Г-образные ключи к нему называют ключ Аллена. Часто его называют HEX (от англ. Hexagon).
От простого к шестигранному
ПРЯМОЙ ШЛИЦ SL (SLOTTED)
При отсутсвии отвертки нужного размера можно использовать соседние размеры, а то и просто ножик, монетку или другой подручный материал.
Такие шлицы быстро срываются, и большой крутящий момент передать ими очень сложно или совсем невозможно.
КРЕСТООБРАЗНЫЕ ШЛИЦЫ PH (PHILIPS) И PZ (POZIDRIV)
Они гораздо удобнее в работе, инструмент центруется при закручивании.
Передать большой крутящий момент сложно.
ШЕСТИГРАННЫЙ ШЛИЦ
Позволяет передавать крутящий момент, почти в 10 раз превышающий момент на прямом и крестообразных шлицах.
10 преимуществ шестигранных шлицев
1. МОЖНО РАБОТАТЬ КАК «СБОКУ», ТАК И «НАПРЯМУЮ»
2. ЛЕГКО ЦЕНТРУЕТСЯ
Практически невозможно поставить «неправильно», есть возможность работать одной рукой.
3. ЛЕГОК В ЭКСПЛУАТАЦИИ
Даже если часть шлица забита грязью, все равно возможно его использование. Нагрузки при этом снижаются, увеличивается шанс сорвать ключ или шлиц.
4. ПЕРЕДАЧА БОЛЬШОГО КРУТЯЩЕГО МОМЕНТА
Это особенно важно в машиностроении, там, где момент затяжки имеет порой решающее значение, а класс прочности крепежа бывает очень высоким, вплоть до 12.9.
5. ВОЗМОЖНОСТЬ РАБОТАТЬ ПОД УГЛОМ

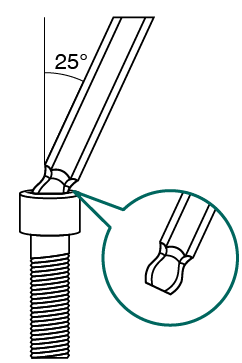

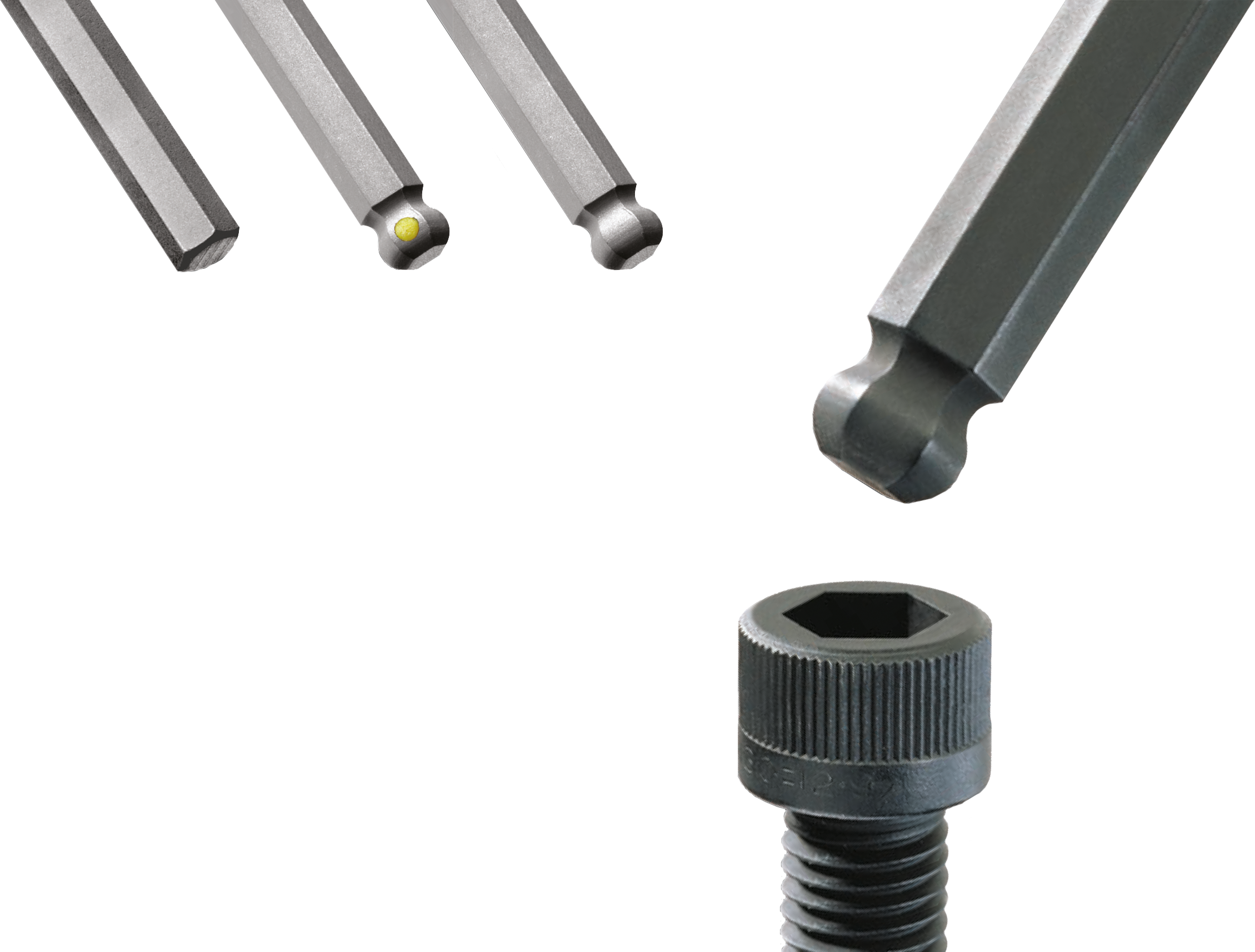

Это удобно при использовании специальной шарообразной биты или ключа HEX-ball (до 25 градусов), когда нет возможности прямого доступа к детали, или доступ к ней ограничен. Ключ был придуман в 1964 г. американской компанией Bondhus.
6. БЕЗОПАСНОСТЬ
Винты с таким шлицем более безопасны, так как чаще всего они имеют круглую цилиндрическую форму, у них отсутствуют наружные острые углы.
7. МНОГОКРАТНОЕ ИСПОЛЬЗОВАНИЕ
Актуально для механизмов и оборудования, которые приходится часто снимать, ставить или проводить какие-либо ревизионные работы.
7. ПРИ НАЛИЧИИ ШТЫРЬКА ШЛИЦ СТАНОВИТСЯ АНТИВАНДАЛЬНЫМ
Такой антивандальный шлиц будет называться HEX TR (от англ. Tamper Resistant). Другое название HEX-PIN, а инструмент для такого шлица HEX-HOLE.

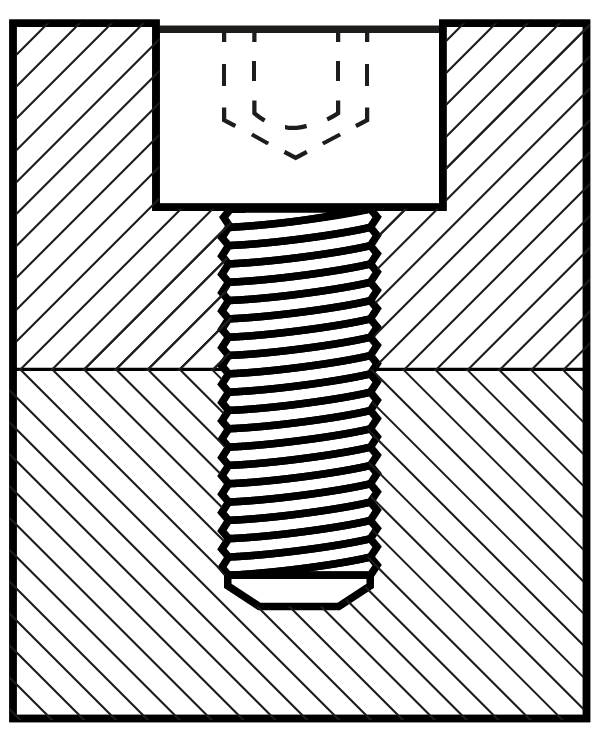

9. МОЖНО УТОПИТЬ В ТЕЛО ДЕТАЛИ
10. КОМПАКТНЫЙ НАБОР КЛЮЧЕЙ
Набор ключей с шестигранным шлицем компактен и может заменить сложные наборы традиционных гаечных ключей и головок. Например, с его помощью можно отрегулировать большинство современных велосипедов и совершить мелкий ремонт, что очень удобно в дороге.
Размер шлица задается по наружному размеру его противоположных граней и указывается в миллиметрах. Размеры шлица и ключей стандартизованы (например, по DIN911).
Где применяются крепежные элементы с внутренним шестигранником?
- в машиностроении
- при монтаже оборудования
- при сборке мебели
- в автомобилестроении
Элементы, в которых применяется такой шлиц, бывают разные. Каждый, кто покупал мебель в Икее и сам собирал её, знает, что в подавляющем большинстве случаев для сборки понадобится всего один Z-образный ключик. С его помощью закручивают и винты, и гайки, и мебельные стяжки.
Позиции с шестигранным шлицем в нашем ассортименте:

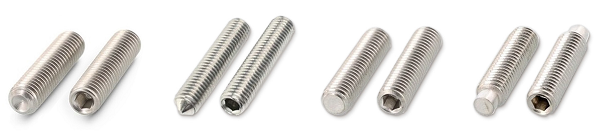

Различные типы установочных винтов DIN 913, DIN 914, DIN 915, DIN 916
Винты с цилиндрической головой DIN 912, DIN 7984
Винты с потайной шляпкой DIN 7991

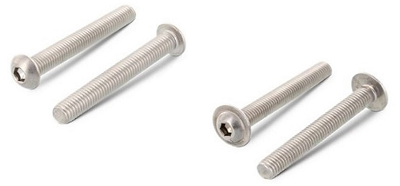

Винты с полукруглой головкой ISO 7380 и они же в исполнении с фланцем

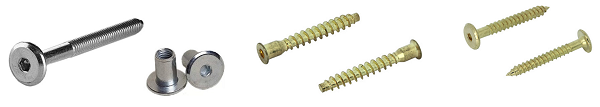

Винты мебельные и ответные декоративные гайки к ним (гайки Эриксона)
Мебельный шуруп-стяжка (конфирмат)
Инструменты для работы с таким крепежом:

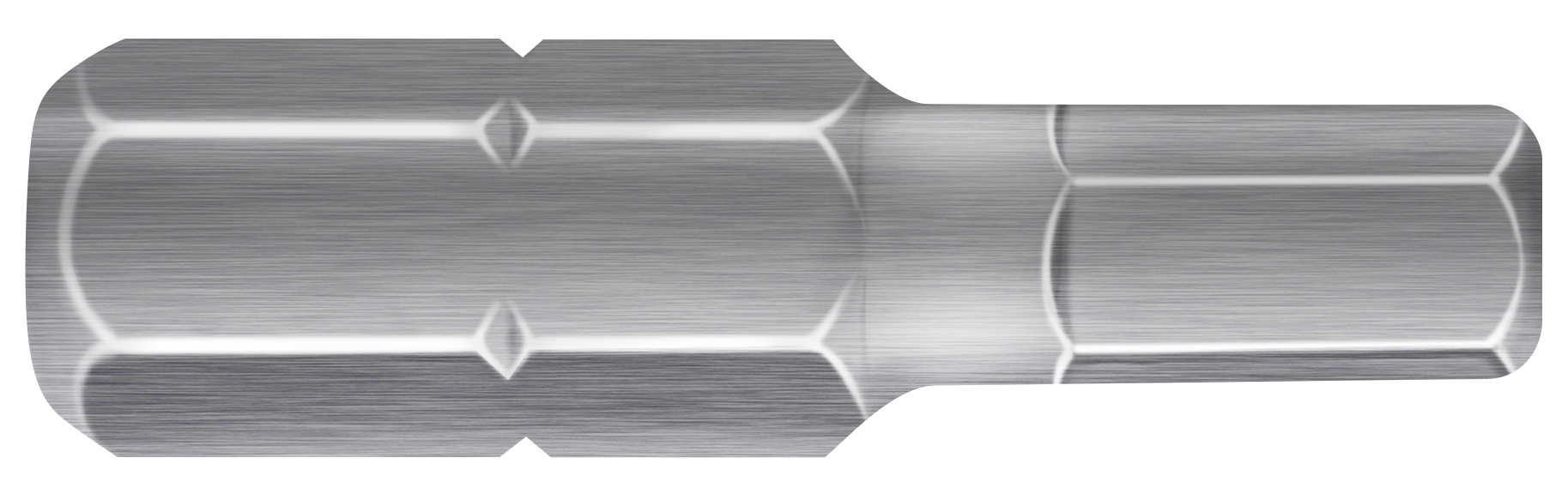

- Различные варианты бит

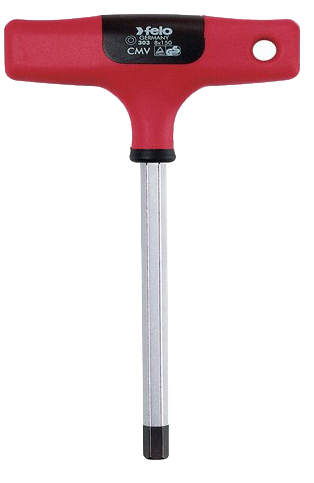

- Отвёртки с Т-образной рукояткой

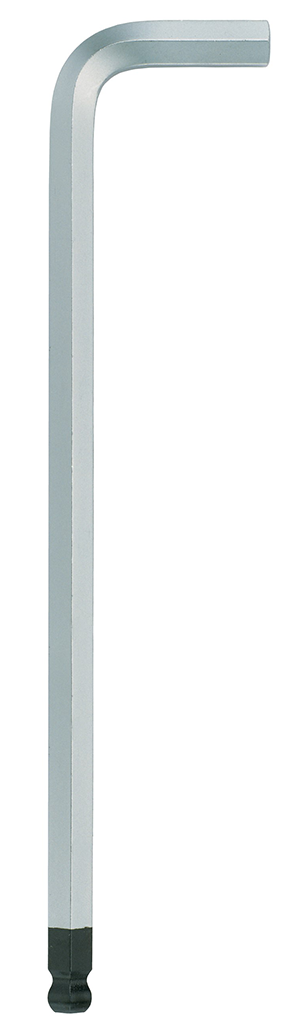

- Ключи Г-образные
Выбирайте правильные шлицы!
Всегда Ваш ЦКИ
