Отличный выбор! Винты ISO 7380 — это действительно интересные и очень полезные крепежные элементы со своими особенностями.

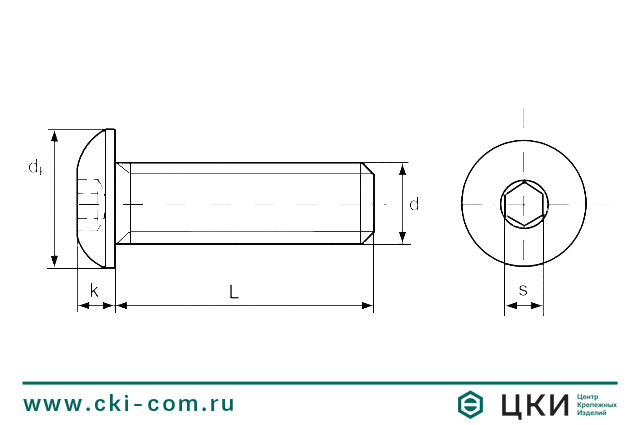

- Формально: Международный стандарт (ISO 7380), описывающий винты с внутренним шестигранником и сферической (полукруглой) головкой (Button Head Socket Cap Screws).

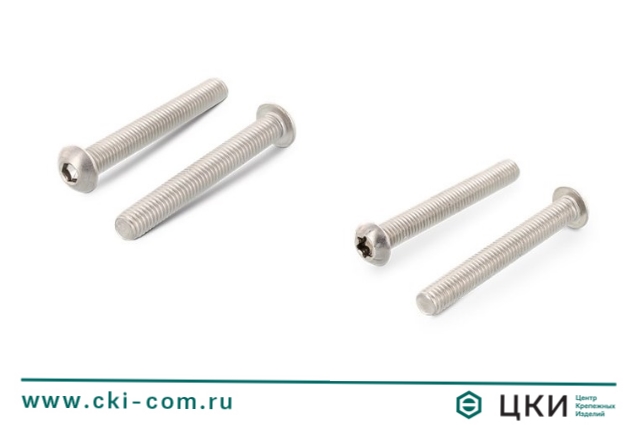

- Внешне: Головка винта имеет полусферическую (куполообразную) форму. Внутри головки — шестигранное углубление (под шестигранный ключ).
- Ключевая особенность: Низкопрофильная полусферическая головка.
2. Основные особенности и интересные факты:
- Низкий профиль головки: Это главное преимущество перед винтами с цилиндрической головкой (ISO 4762/DIN 912). Сферическая головка выступает над поверхностью меньше, что критично в стесненных условиях или там, где важен эстетичный вид.
- Возможность углового закручивания (Angular Drive): Вот это самая важная и уникальная особенность! Конструкция головки и шестигранного углубления позволяет вставлять ключ под углом до 25 градусов относительно оси винта и при использовании специального ключа. Это невероятно полезно в труднодоступных местах, где прямой доступ шестигранным ключом невозможен. Этим они выгодно отличаются от винтов с цилиндрической головкой, требующих почти прямого доступа.
- Большая площадь опорной поверхности: Несмотря на низкий профиль, сферическая головка имеет относительно большую площадь контакта с прижимаемой деталью, обеспечивая хорошее распределение нагрузки.
- Эстетика: Гладкая закругленная головка выглядит более аккуратно и современно по сравнению с цилиндрической или шестигранной, что важно в потребительских товарах и современных приборах.
- Альтернативные названия: Их часто называют "button head" (кнопочная головка), "грибок", "полусферическая головка", "полукруглая головка", "Dome Head".
3. История появления:
- Потребность в низкопрофильном крепеже с надежным приводом (шестигранник) и возможностью работы под углом возникла с развитием точного машиностроения, приборостроения.
- Появились в Германии, предположительно в 70-80х годах XX века) как ответ на эти потребности.
- ISO 7380 был разработан, как часть международной стандартизации крепежа, чтобы обеспечить единые технические требования и совместимость по всему миру. Первая редакция вышла, скорее всего, в начале 1980-х годов.
- Развитие технологий обработки металлов (холодная высадка, накатка резьбы) сделало массовое производство таких винтов экономически выгодным.
- В 2011 году стандарт был разделен на две независимых части: ISO 7380-1 и ISO 7380-2 (с буртом___ссылка на страницу каталога).
- Актуальная версия — ISO 7380-1:2011 (Fasteners — Hexagon socket button head screws — Product grade A).
— Существует Российская версия, полностью идентичного стандарта - ГОСТ ISO 7380-1 2014 (Винты с полукруглой головкой и шестигранным углублением)(__ссылка на стандарт на сайте)
4. Применение (Где они незаменимы?):
- Машиностроение и станкостроение: Крепление кожухов, крышек, кронштейнов, элементов конструкций в местах с ограниченным пространством над головкой винта или сложным доступом ключа.
- Приборостроение и электроника: Сборка корпусов приборов, крепление плат, компонентов. Эстетика и низкий профиль важны.
- Автомобильная и авиационная промышленность (некритичные узлы): Крепление обшивок салона, элементов интерьера, декоративных накладок.
- Велосипедная промышленность: Крепление аксессуаров, элементов рам, компонентов.
- 3D-печать и хобби-моделизм: Очень популярны из-за доступности, низкого профиля и эстетики. Часто используются метрические винты M3, M4, M5.
- Мебельная промышленность:
Сборка корпусной мебели (кухни, шкафы), крепление фурнитуры, стяжки. Низкая головка не мешает, а возможность закручивания под углом спасает при сборке в углах или рядом со стенками.
- Товары народного потребления: Спортивный инвентарь, бытовая техника, детские коляски — везде, где нужен аккуратный, надежный и удобный в сборке крепеж.
5. Технические свойства (ISO 7380:2011):

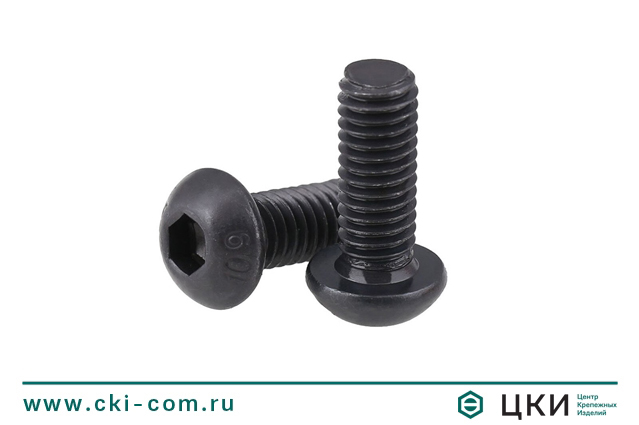

- Класс прочности: Обычно производятся в классах прочности 8.8, 10.9, 12.9 (углеродистая сталь) и A2-70, A4-80 (нержавеющая сталь). Из-за конструкции головки такие винты могут не соответствовать минимальной разрушающей нагрузке, установленной в ISO 3506-1 и значениям класса прочности согласно ISO 898-1. Эта особенность маркируется в наименовании винтов и маркировке на головке винтов указанием ведущего ноля в обозначении класса прочности. Например, 08.8, 010.9, A2-070
- Покрытия: Гальванические покрытия цинком, с различной пассивацией, Сложные гальванические покрытия (никель, хром, цинк-никель), Химическое черное оксидирование, фосфатирование, цинк-ламельные покрытия.
- Резьба: Преимущественно метрическая (M). Длина резьбы регламентируется стандартом.
- Ключи: Используются стандартные Г- образные шестигранные ключи. Размер ключа соответствует размеру шестигранного углубления (S), который нормирован стандартом для каждого диаметра резьбы (d). Например, для M4 обычно S=3mm, для M5 S=4mm, для M6 S=5mm.
В чем их "фишка" по сравнению с другими винтами с внутренним шестигранником? ISO 7380 (Сферическая головка): Низкий профиль + возможность закручивания под углом до 25° = уникальное сочетание для сложного доступа и ограниченного пространства.
Винты ISO 7380 — это блестящий пример инженерного решения, сочетающего функциональность (низкий профиль, угловой доступ), надежность (шестигранный привод) и эстетику. Их появление и стандартизация были продиктованы реальными производственными потребностями, и они прочно заняли свою нишу, став особенно незаменимыми в промышленности и везде, где пространство над головкой крепежа ограничено, а доступ ключа затруднен. Это "рабочая лошадка" современного крепежа для множества задач.
Аналоги: GB /T 70.2 - 2008 Китай (метрический) ASME/ANSI B 18.3.4M - 1986 (R2008) Hexagon Socket Button Head Cap Screws (Metric Series) (ASTM F835M / F879M / A1-70) США (метрический) JIS B 1174 - 2017 Hexagon Socket Button Head Screws** Япония NF E 25-126 - 2004 Франция BS 2470 - 1973 (дюймовый) Великобритания
Немецкий национальный стандарт DIN 7380:1969 не является аналогом и регламентирует: Формовочные валки для бисероплетительных машин; монтажные размеры и конструкции
