Гайки: от Архимеда до RIPP LOCK

Пока вы читаете этот текст, миллиарды незаметных деталей - обычных и специализированных гаек - удерживают вместе всё: от каркаса вашего дома и кузова автомобиля до стиральной машины и авиационного двигателя. Примечательно, что за кажущейся простотой скрывается многовековая эволюция инженерной мысли, подчиняющаяся сегодня строгим международным стандартам. Давайте разберемся, как ориентироваться в этом многообразии, что значат таинственные цифры на торце и почему для некоторых применений обычного шестигранника уже недостаточно.

Коротко об истории

Винт в Древней Греции использовали для полива, а не для скрепления деталей. До 19 века каждый болт имел свою уникальную гайку, и о взаимозаменяемости можно было забыть. Революцию устроил англичанин Генри Модсли, который в 1797 году построил токарно-винторезный станок с механическим суппортом.

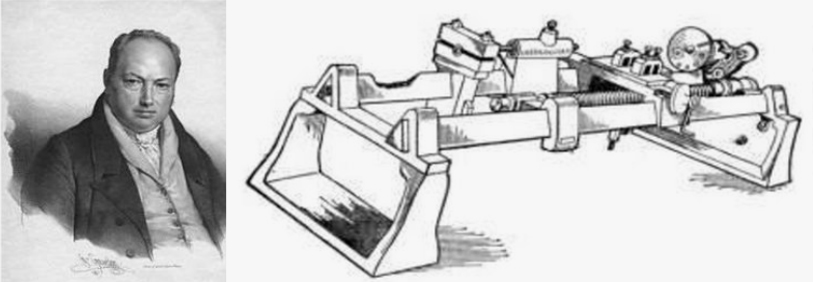

токарно-винторезный станок Модсли

А уже в 1841 году Джозеф Уитворт предложил первый в мире национальный стандарт резьбы - BSW (British Standard Whitworth). С него и начался путь к современным ГОСТ и ISO. Так гайка эволюционировала от штучного произведения искусства до типового, но невероятно разнообразного промышленного изделия.

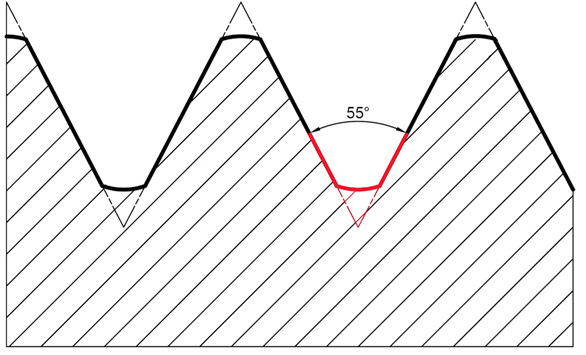

резьба Уитворта

Тотальная классификация: какой «орешек» вам нужен?

Выбор огромен, но ошибиться - получить проблемы на ровном месте. Вот краткая шпаргалка по основным типам:

• Шестигранные (DIN 934 / ГОСТ 5915 / ISO 4032): рабочие лошадки. Самые распространенные, закручиваются гаечным ключом. Бывают нормальной высоты (DIN 934 / ГОСТ 5915 / ISO 4032) и низкие (DIN 439) для использования в качестве контргайки.
• С фланцем (буртом) (DIN 6923, MBN13023, EN 1661): распределяют нагрузку на материалы узла и ускоряют монтаж (шайба отдельно не нужна). Любимый вариант в транспортном и автостроении. Как правило, для крепления пластиковых элементов используется  DIN 6926 (фланец + нейлоновое кольцо).
• Самоконтрящиеся: спасают от вибрации. Есть два принципиально разных типа:
• С нейлоновым кольцом (DIN 985, ISO 10511, 7040): недорого и эффективно, но при нагреве (~120°C) нейлон сдаёт позиции.
• Цельнометаллические (DIN 980, ISO 7042, ISO 7719): работают за счёт деформированной резьбы. Выдерживают высокие температуры, но дороже.
• Стопорные с насечкой (ребристая RIPP LOCK  или зубчатая TENSILOK): Высокотехнологичное решение. Идеально для высоких нагрузок. При затяжке эти зубцы врезаются в соединяемую деталь, создавая исключительное сопротивление самооткручиванию, даже при экстремальных вибрациях и динамических нагрузках. Важно, что такое соединение остаётся разборным и может использоваться многократно (с оговорками).
• Корончатые (ГОСТ 5918, DIN 935, DIN 937) - устанавливаются на шплинт (DIN 94) от потери натяга.
• Колпачковые (DIN 1587) - для эстетики и защиты резьбы.
• Барашковые (DIN 315) - если нужно крутить руками.

Ключевое правило надежности: гайка должна быть прочнее болта

Это не просто умное замечание, это требование стандарта ISO 898-2 (ГОСТ ISO 898-2-2015). При затяжке болт растягивается, а резьба гайки испытывает колоссальное давление на срез. Если гайка слабее, её витки «срежутся» раньше, чем болт достигнет расчетного натяга. Соединение разрушится, причем болт может остаться целым — неприятный и опасный сюрприз.

Поэтому железное правило:

• Болт 8.8 → гайка не ниже 8
• Болт 10.9 → гайка не ниже 10
• Болт 12.9 → гайка не ниже 12

Как читать маркировку: для М5 и больше

Если на гайке с диаметром от М5 нет маркировки – это «кот в мешке», скорее всего низкого качества. Маркировка стандартизирована стандартами:

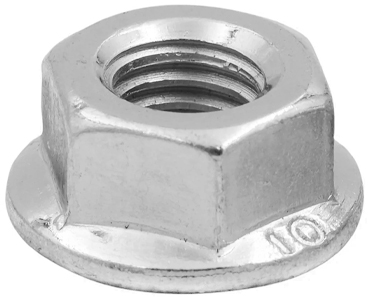

• Класс прочности: цифра 8, 10 или 12.
• Клеймо завода: товарный знак производителя.
• Циферблатная маркировка: на мелких гайках используют метки, напоминающие часовой циферблат. Это не гадание, а чёткая система обозначения класса.
• Исключение: Удлиненные гайки (DIN 6334), с высотой более 2х диаметров, их основное назначение - соединение резьбовых штанг (шпилек). Обычно такие гайки ограничены 6 классом прочности.

Все, что вы хотели знать о выборе, но боялись спросить (чек-лист)

1. Тип: обычная, фланцевая, самоконтрящаяся (какая именно?), барашек? Определитесь с задачей.
2. Резьба: М12 – номинальный диаметр метрической (М) резьбы. Уточните шаг (крупный 1,75 мм или мелкий 1,5 мм, для М12, стандартный шаг в таблице на сайте. Если он не обозначен в наименовании, то это гайка с крупным шагом.
3. Класс прочности: сравните с классом прочности болта. Не рискуйте. Можно использовать на значение выше. Ниже – табу.
4. Материал и покрытие: для улицы или агрессивной среды - нержавейка (A2, A4) или цинк - ламельные покрытия, которые в 7–10 раз долговечнее обычного гальванического цинка.
5. Помните: в одном узле используйте крепёж из одного материала и с совместимым покрытием - иначе электрохимическая коррозия сожрет всё.
6. Маркировка: есть? Хорошо. Нет? Проходим мимо. Четкое, стандартное клеймо класса прочности и производителя — первый признак качественного и ответственно изготовленного изделия.

Гайка — это не просто железка с дыркой. Это результат долгой эволюции, подчиняющийся строгим законам физики и стандартов, будь то классический шестигранник или высокотехнологичная разработка с насечкой RIPP для гоночного болида. Понимая её историю, разбираясь в типах и читая язык маркировки, вы перестаете быть просто покупателем в строительном магазине. Вы становитесь инженером, способным сделать осознанный, надежный и безопасный выбор для любого соединения. В конечном счете, от этой, казалось бы, мелочи может зависеть очень и очень многое.
