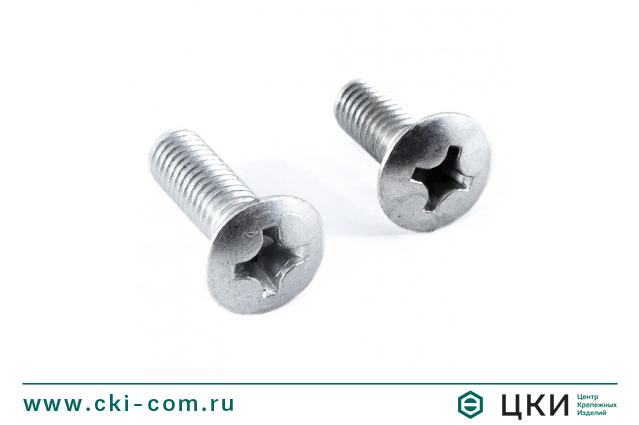

Винт с полупотайной головкой класса точности B ГОСТ 17474-80

Аналог DIN 964, DIN 966, ISO 2010, ISO 7047
Удобная оплата. По счету или банковской картой
Доставка. По всей территории России
Качество. Входной контроль каждой партии товара в лаборатории ЦКИ

ГОСТ 17474-80 — винт с полупотайной головкой с крестообразным или прямым шлицем и полной резьбой (метрической стандартного шага, нарезанной по всей длине шпильки). Данные винты широко применяются в строительстве, машиностроении, промышленных и производственных отраслях вместе с шайбами и гайками соответствующих размеров.



Винты со стержнем длиной менее длины резьбы с учетом недореза изготавливают с резьбой по всей длине стержня.

d М3 М4 М5 М6 М8 М10
D 5,6 7,4 9,2 11,0 14,5 18,0
B min 12,0 14,0 16,0 18,0 22,0 26,0
f 0,75 1,0 1,25 1,5 2,0 2,5
k max 1,65 2,2 2,5 3,0 4,0 5,0

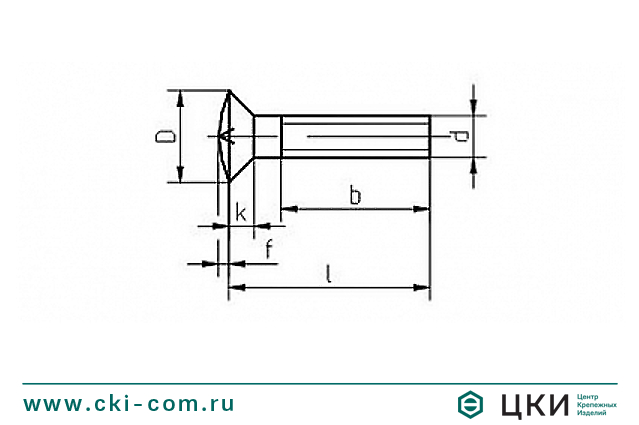

Винт с полупотайной головкой класса точности B ГОСТ 17474-80 чертеж

L/d М3 М4 М5 М6 М8 М10
8 Х Х Х
9 Х Х Х
10 Х Х Х Х
11 Х Х Х Х
12 Х Х Х Х
13 Х Х Х Х
14 Х Х Х Х
16 Х Х Х Х Х
18 Х Х Х Х Х
20 Х Х Х Х Х Х
22 Х Х Х Х Х Х
25 Х Х Х Х Х Х
28 Х Х Х Х Х Х
30 Х Х Х Х Х Х
32   Х Х Х Х Х
35   Х Х Х Х Х
38   Х Х Х Х Х
40   Х Х Х Х Х
42     Х Х Х Х
45     Х Х Х Х
48     Х Х Х Х
50     Х Х Х Х
55         Х Х
60           Х
