Шпилька резьбовая с упорной цапфой DIN 6332

Шпильки

Шпилька резьбовая с упорной цапфой DIN 6332

Заказать товар
Версия для печати

Тип IS - с внутренним шестигранным пазом

Заказать товар

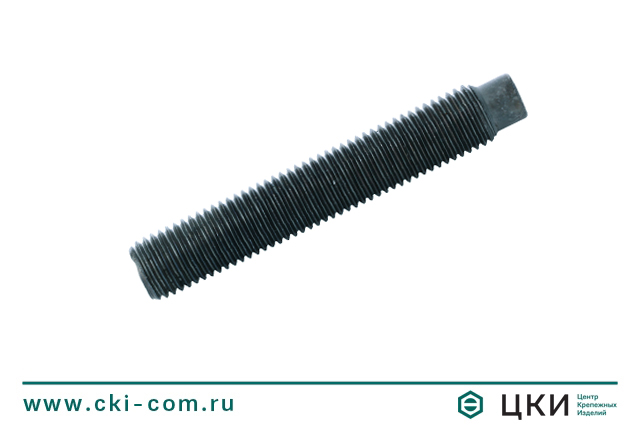

Шпилька резьбовая с упорной цапфой DIN 6332

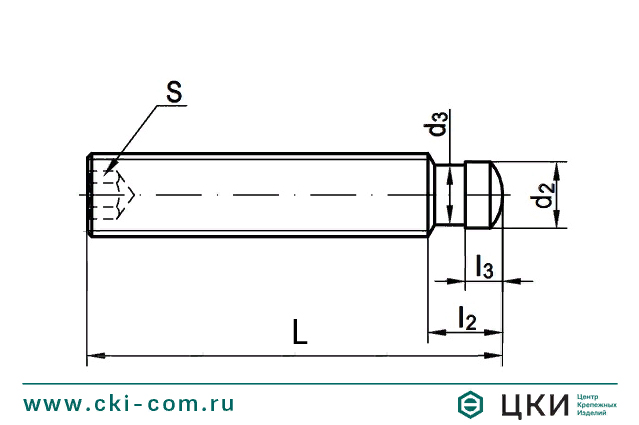

Шпилька резьбовая с упорной цапфой DIN 6332 чертёж
Шпилька резьбовая с упорной цапфой DIN 6332
Шпилька резьбовая с упорной цапфой DIN 6332 чертёж

Размерная таблица: шпилька резьбовая с упорной цапфой DIN 6332

Параметры М 6 М 8 М 10 М 12 М 16 М 20
s 3 4 5 6 8 10
d2 4,5 6 8 8 12 15,5
d3 4 5,4 7,2 7,2 11 14,4
l2 6 7,5 9 10 12 14
l3 2,5 3 4,5 4,5 5 5,5

Шпилька резьбовая с упорной цапфой DIN 6332 чертёж

Описание

Шпилька резьбовая DIN 6332 (штифт резьбовой) представляет собой изделие с правильной метрической резьбой, упорной цапфой на одном конце и внутренним шестигранным пазом на другом (разновидность IS). Используется в машиностроении и других областях производства вместе с упорной колодкой DIN 6311.
