Упорная колодка DIN 6311

Гайки

Упорная колодка DIN 6311

Заказать товар
Версия для печати

Тип S - со стопорным кольцом

Заказать товар

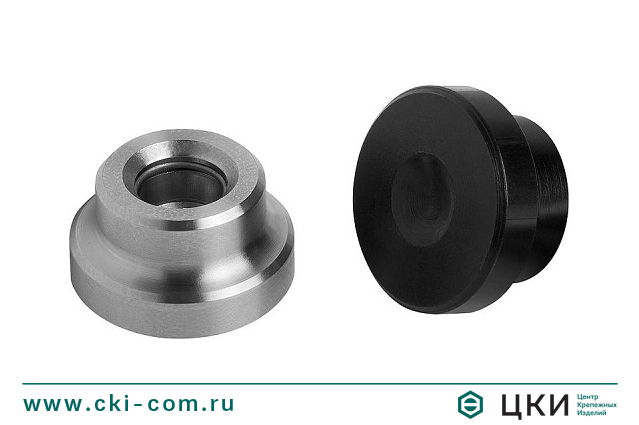

Упорная колодка DIN 6311

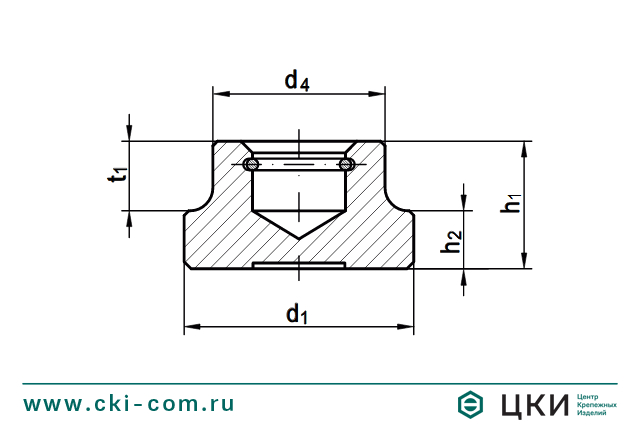

Упорная колодка DIN 6311 чертёж
Упорная колодка DIN 6311
Упорная колодка DIN 6311 чертёж

Размерная таблица: упорная колодка DIN 6311

Параметры 12 16 20 25 32 40
b 0,7 1 1 1 1,2 1,8
d4 10 12 15 18 22 28
h1 7 9 11 13 15 16
h2 2,5 4 5 6 7 9
t1 4 5 6 7 7,5 8
Стопорное кольцо (DIN 7993) 5,1 х 0,6 х 2,5 7 х 0,8 х 2,5 8 1) 8 1) 12 1) 16 1)
Установочный винт (DIN 6332) М 6 М 8 М 10 М 12 М 16 М 20

Упорная колодка DIN 6311 чертёж

Материал / покрытие

  • Сталь / Без покрытия

Описание

Упорная колодка DIN 6311 со стопорным кольцом предназначена для передачи усилия зажима от шпилек типа DIN 6332. Стопорное кольцо обеспечивает быстрое и надежное соединение колодки с резьбовым стержнем винта. Подставка-упор обеспечивает оптимальное распределение усилия при фиксации неровных и параллельных поверхностей, а также предотвращает передачу вращения винта непосредственно на прижимаемую деталь. Также упорная колодка DIN 6311 используется вместе с воротковым винтом DIN 6306.
