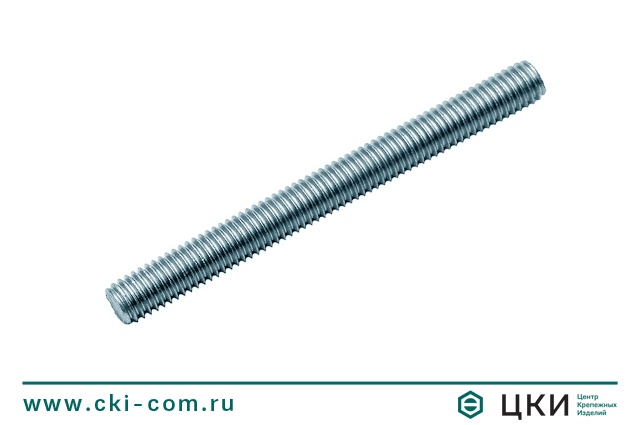

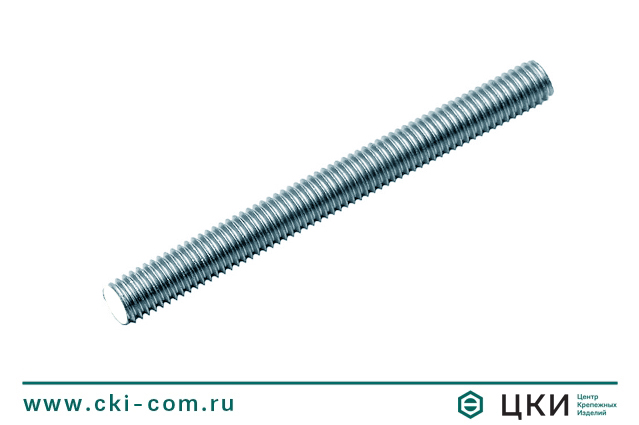

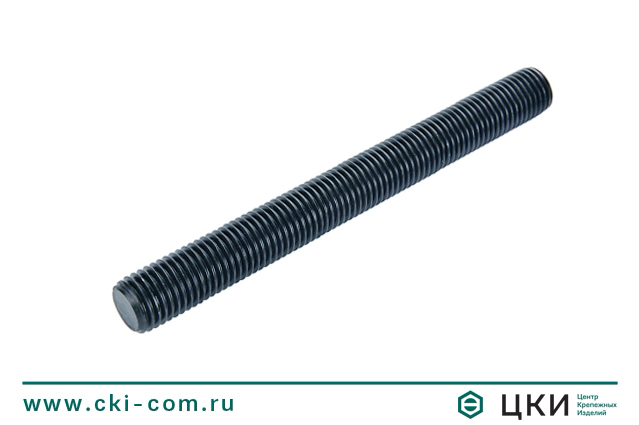

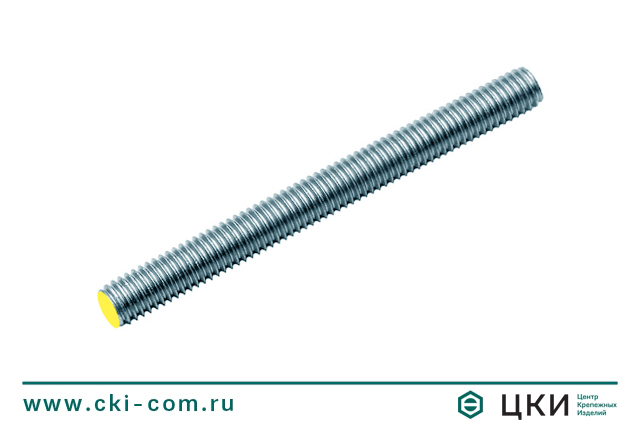

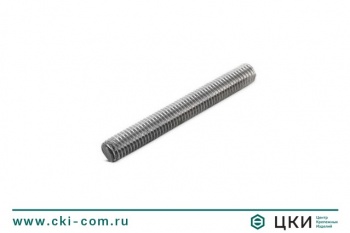

Шпилька резьбовая DIN 975

Шпилька резьбовая DIN 975

с полной резьбой; длина 1 и 2 метра

Соберем заказ вместо вас
  • payment

    Удобная оплата. По счету или банковской картой

  • delivery

    Доставка по всей территории России

  • like

    Качество. Входной контроль каждой партии товара в лаборатории ЦКИ

Выбрать параметры изделия

Артикул Диаметр Длина Материал Класс прочности Покрытие Цена
33869 М 2 1000 Сталь A2 нержавеющая 365,66 ₽
7288 М 3 1000 Сталь 4.8 Цинк 84,95 ₽
23579 М 3 1000 Сталь A2 нержавеющая 241,64 ₽
19206 М 3 1000 Латунь 406,78 ₽
7289 М 4 1000 Сталь 4.8 Цинк 126,00 ₽
43059 М 4 1000 Сталь 8.8 Цинк 101,28 ₽
23580 М 4 1000 Сталь A2 нержавеющая 236,88 ₽
19207 М 4 1000 Латунь 813,53 ₽
6965 М 5 1000 Сталь A4 255,10 ₽
19208 М 5 1000 Латунь 959,32 ₽
23581 М 5 1000 Сталь A2 нержавеющая 267,89 ₽
5774 М 5 1000 Сталь 8.8 Цинк 110,65 ₽
53604 М 5 1000 Сталь 8.8 без покрытия 92,88 ₽
46361 М 5 1000 Сталь 4.8 Цинк 140,40 ₽
46749 М 6 1000 Сталь 4.8 Цинк 103,02 ₽
27509 М 6 1000 Сталь 10.9 Оксидированное 199,03 ₽
5775 М 6 1000 Сталь 8.8 Цинк 175,09 ₽
5806 М 6 1000 Сталь A2 нержавеющая 314,63 ₽
19209 М 6 1000 Латунь 1 797,84 ₽
38608 М 6 2000 Сталь 4.8 Цинк 113,60 ₽
4803 М 8 1000 Сталь A4 633,84 ₽
36121 М 8 2000 Сталь A2 нержавеющая 1 003,75 ₽
38607 М 8 2000 Сталь 4.8 Цинк 172,66 ₽
19210 М 8 1000 Латунь 2 355,34 ₽
46750 М 8 1000 Сталь 4.8 Цинк 145,02 ₽
22284 М 8 1000 Сталь A2 нержавеющая 505,81 ₽
9103 М 8 1000 Сталь 8.8 Цинк 295,63 ₽
29224 М 8 1000 Сталь 10.9 Оксидированное 338,71 ₽
41465 М10 2000 Сталь 8.8 Цинк 405,02 ₽
46070 М10 2000 Сталь 4.8 Цинк 272,40 ₽
19872 М10 1000 Латунь 4 503,22 ₽
8458 М10 1000 Сталь A4 1 014,49 ₽
22073 М10 1000 Сталь A2 нержавеющая 793,14 ₽
13629 М10 1000 Сталь 8.8 Цинк 513,22 ₽
31604 М10 1000 Сталь 10.9 Оксидированное 543,36 ₽
46751 М10 1000 Сталь 4.8 Цинк 236,66 ₽
9010 М12 1000 Сталь A4 1 925,04 ₽
46159 М12 1000 Сталь 4.8 Цинк 358,86 ₽
31605 М12 1000 Сталь 10.9 Оксидированное 687,82 ₽
44098 М12 1000 Сталь 12.9 Оксидированное 4 665,60 ₽
13443 М12 1000 Сталь 8.8 Цинк 666,60 ₽
9009 М12 1000 Сталь A2 нержавеющая 1 109,16 ₽
19873 М12 1000 Латунь 7 600,30 ₽
46071 М12 2000 Сталь 4.8 Цинк 324,17 ₽
41464 М12 2000 Сталь 8.8 Цинк 417,36 ₽
46752 М14 1000 Сталь 4.8 Цинк 541,27 ₽
25665 М14 1000 Сталь 10.9 Оксидированное 1 028,02 ₽
32475 М14 1000 Сталь 8.8 Цинк 910,49 ₽
25678 М14 1000 Сталь A2 нержавеющая 1 562,58 ₽
46072 М14 2000 Сталь 4.8 Цинк 529,06 ₽
44101 М16 1000 Сталь 12.9 Оксидированное 5 767,56 ₽
8872 М16 1000 Сталь A2 нержавеющая 2 181,61 ₽
44094 М16 2000 Сталь 8.8 Цинк 1 138,88 ₽
46073 М16 2000 Сталь 4.8 Цинк 717,00 ₽
31606 М16 1000 Сталь 10.9 Оксидированное 1 252,80 ₽
13444 М16 1000 Сталь 8.8 Цинк 940,80 ₽
46753 М16 1000 Сталь 4.8 Цинк 675,19 ₽
43185 М18 1000 Сталь 8.8 Цинк 827,46 ₽
28387 М18 1000 Сталь A2 нержавеющая 2 088,19 ₽
46074 М18 2000 Сталь 4.8 Цинк 1 116,78 ₽
46075 М20 2000 Сталь 4.8 Цинк 1 146,02 ₽
11720 М20 1000 Сталь 8.8 Цинк 1 921,02 ₽
43689 М20 2000 Сталь 8.8 Цинк 1 528,19 ₽
23582 М20 1000 Сталь A2 нержавеющая 3 412,06 ₽
40820 М20 1000 Сталь 10.9 Цинк 970,96 ₽
46754 М20 1000 Сталь 4.8 Цинк 1 195,50 ₽
31607 М20 1000 Сталь 10.9 Оксидированное 2 267,58 ₽
46160 М22 1000 Сталь 4.8 Цинк 999,31 ₽
36331 М22 1000 Сталь 8.8 Цинк 2 261,95 ₽
37143 М22 1000 Сталь A2 нержавеющая 2 409,49 ₽
46076 М22 2000 Сталь 4.8 Цинк 1 825,69 ₽
5064 М24 1000 Сталь 8.8 Цинк 2 858,12 ₽
48340 М24 1000 Сталь 4.8 Цинк 1 398,35 ₽
44247 М24 1000 Сталь 10.9 Оксидированное 2 988,37 ₽
23583 М24 1000 Сталь A2 нержавеющая 4 830,74 ₽
46077 М24 2000 Сталь 4.8 Цинк 1 855,31 ₽
28501 М27 1000 Сталь 4.8 Цинк 1 954,96 ₽
24890 М27 1000 Сталь A2 нержавеющая 7 650,28 ₽
46078 М27 2000 Сталь 4.8 Цинк 1 409,18 ₽
46079 М30 2000 Сталь 4.8 Цинк 2 866,34 ₽
35229 М30 2000 Сталь Сталь Цинк 1 721,22 ₽
23584 М30 1000 Сталь A2 нержавеющая 6 378,36 ₽
27191 М30 1000 Сталь 8.8 Цинк 3 156,00 ₽
47752 М33 1000 Сталь A2 нержавеющая 4 704,66 ₽
46080 М36 2000 Сталь 4.8 Цинк 2 361,08 ₽
36167 М42 2000 Сталь 4.8 Цинк 4 158,00 ₽

Типоразмерная таблица резьбовой шпильки DIN 975

d/L 1 000 2 000
М2 х
М2.5 х
М3 х х
М4 х х
М5 х х
М6 х х
М8 х х
М10 х х
М12 х х
М14 х х
М16 х х
М16х1,5 х x
М18 х х
М20 х х
М22 х х
М24 х х
М27 х х
М30 х х
М36 х х
М42 х х
М48 х х



Размерная таблица: резьбовая шпилька DIN 975

L 1 000 2 000

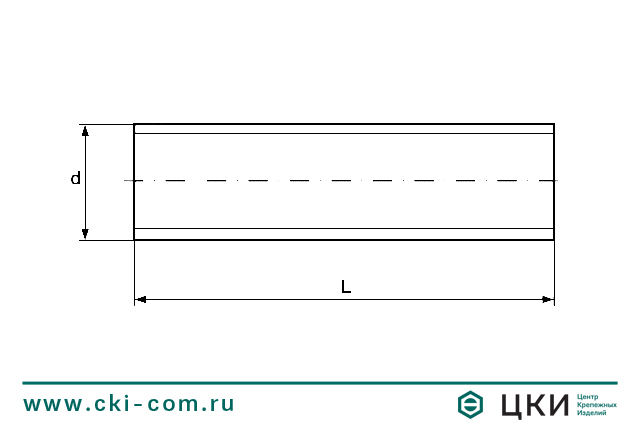

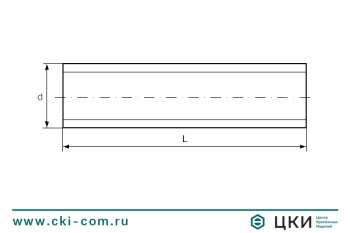

Шпилька DIN 975 (DIN 976) чертёж

Статья по применению: "О качестве, резьбе и шпильке"



Резьбовые шпильки  по DIN 975 и DIN 976 по сути идентичные изделия. Единственное отличие  в том, что шпильки по DIN 975 бывают длиной только 1 и 2 метра, а шпильки по DIN 976 бывают различной длины.



В компании ЦКИ только качественная резьбовая шпилька:

  • полное соответствие геометрии по DIN 975 и заявленным размерам;
  • угол при вершине резьбы - строго 60°



Подробнее вы можете :




Качество

  • Строгое соответствие геометрии стандартам DIN

Почему это важно? Так как малейшее отступление от стандартов негативно сказывается на надежности крепления. Незначительное, казалось бы «проседание» наружного диаметра резьбы ведет к значительному снижению несущей способности резьбового соединения.

Угол при вершине резьбы ключевым образом влияет на прочность резьбового соединения.

Снижение угла до 45 градусов дает снижение нагрузки на 30 %, а сшпильки с углом в 30 градусов котрые встречаются на рынке дают снижении е несущей способности на 60%.

  • Входной контроль каждой партии товара силами собственной лаборатории

Что конкретно мы проверяем:

∙ соответствие фактических размеров (диаметр шпильки, её длина, отдельно проверяем калибрами ПР и НЕ) допускам, предусмотренным стандартом DIN

∙ на специальном оборудовании угол при вершине резьбы.

∙ сохранность защитного цинкового покрытия
