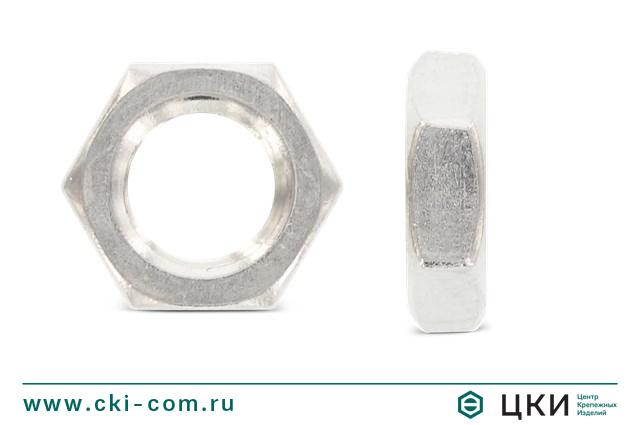

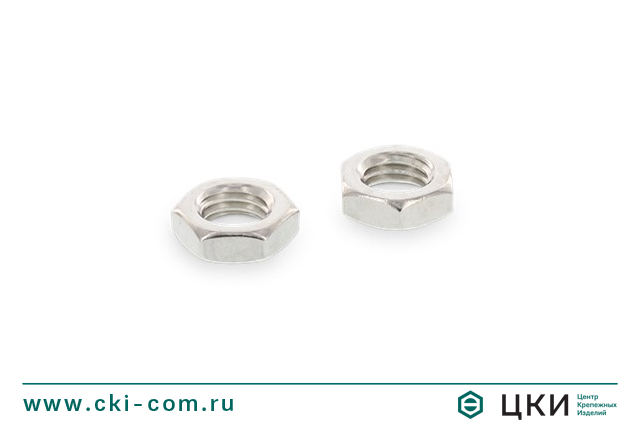

Гайка ISO 4035

Гайки

Гайка ISO 4035

Размер m s
M2 1,2 4
М2,5 1,6 5
М3 1,8 5,5
М3,5 2 6
М4 2,2 7
М5 2,7 8
М6 3,2 10
М8 4/5 13
М10 5/6 16/17
М12 6/7 18/19
М14 7/8 21/22
М16 8 24
М18 9 27
М20 10/9 30
М22 11/10 34/32
М24 12/10 36
М26 13/12 41
М27 13,5/12 41
М28* 14/12 41
М30 15/12 46
М32* 16/14 50
М33 16,5/14 50
М35* 17,5/14 55
М36 18/14 55
М38* 19/16 60
М39 19,5/16 60
М40* 20/16 60
М42 21/16 65
М45 22,5/18 70
М48 24/18 75
М50* 25/20 75
М52 26/20 80


* – согласно DIN 936

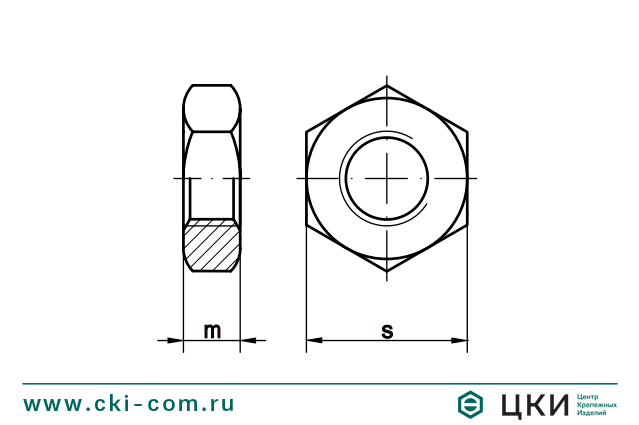

Гайка ISO 4035 чертеж

Материал / покрытие

  • Нержавеющая сталь А2 (аналог 08Х18Н10)
  • Латунь
  • Сталь 05 / Гальваническое цинкование
  • Сталь 04 / Без покрытия
  • Сталь 04 / Цинкламельное
  • Сталь 05 / Без покрытия
  • Нержавеющая кислотостойкая сталь A4 (аналог 10Х17Н13М2)
  • Сталь 04 / Гальваническое цинкование
  • Латунь / Никелирование
  • Сталь 04 / Гальваническое цинкование + желтое хроматирование
  • Сталь 04 / Горячее цинкование

Описание

Гайка шестигранная низкая с фаской c метрической или дюймовой резьбой. Является аналогом гайки DIN 439 B. Используется в машино- и приборостроении вместе с болтами, винтами и шпильками соответствующего размера.



Гайки ISO 4035 производят из углеродистой стали с цинковыми покрытиями: гальваника толщиной 5 и 8 микрон, желтая пассивация, горячее цинкование, цинкламель, – из нержавеющих сталей А2 и А4, никелерованной латуни.



ГОСТ ISO 4035-2014 Гайки шестигранные низкие с фаской (тип 0). Классы точности А и В
