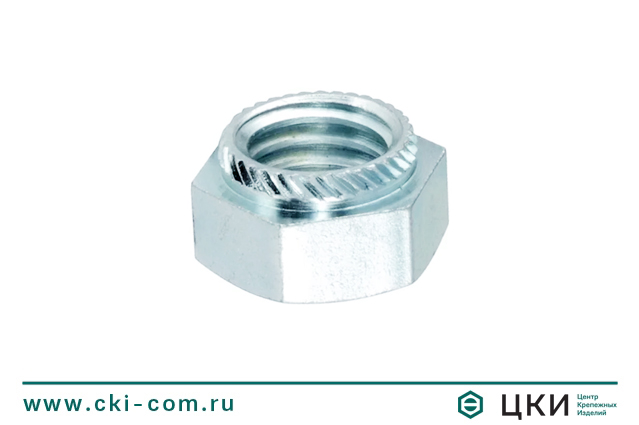

Гайка запрессовочная шестигранная

Запреcсовочный и приварной крепеж

Гайка запрессовочная шестигранная

Заказать товар
Версия для печати

Размерная таблица: гайка шестигранная запрессовочная

Размер Толщина материала A/F в мм d в мм d1 в мм d2 в мм Высота
h в мм h1 в мм
Стандартные
М 1 5,5 4,5 4,5 4,7 3 0,9
М 1 5,5 4,5 4,5 4,7 3 0,9
М 1 7 5,5 5,5 5,7 3,2 0,9
М 1 8 6,5 6,5 6,75 4 0,9
М 1 10 8 8 8,3 5 0,9
М 2 13 10 10 10,3 6,5 0,9
М 2 15 12,5 12,5 12,85 8 1,8
М 3 17 14,5 14,5 14,85 10 2,8
М 3 22 18,5 18,5 18,85 13 2,4
М 4 27 23 23 23,4 16 3,9
Средние
М 1,5 5,5 4,5 4,5 4,7 3 1,4
М 1,5 5,5 4,5 4,5 4,7 3 1,4
М 1,5 7 5,5 5,5 5,7 3,2 1,4
М 1,5 8 6,5 6,5 6,75 4 1,4
М 1,5 10 8 8 8,3 5 1,4
Длинные
М 2 5,5 4,5 4,5 4,7 3 1,8
М 2 5,5 4,5 4,5 4,7 3 1,8
М 2 7 5,5 5,5 5,7 4,5 1,8
М 2 8 6,5 6,5 6,75 5 1,8
М 2 10 8 8 8,3 5 1,8

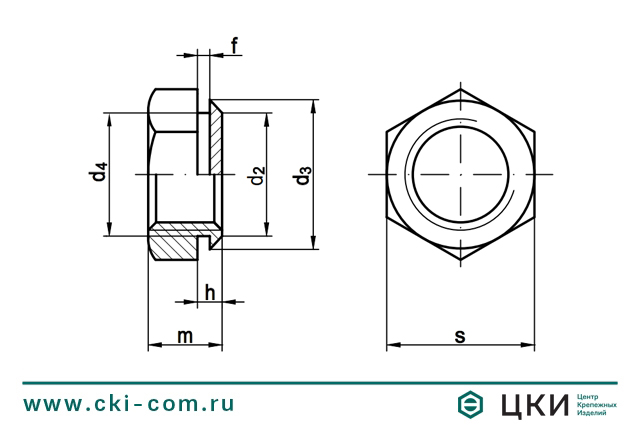

Гайка запрессовочная шестигранная (чертёж)

Описание

Гайка запрессовочная шестигранная для тонколистовых материалов.

Нержавеющий вариант данной шайбы – шайба art.9064.
