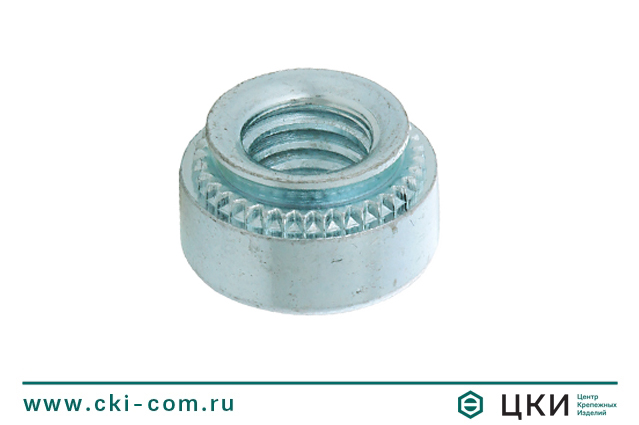

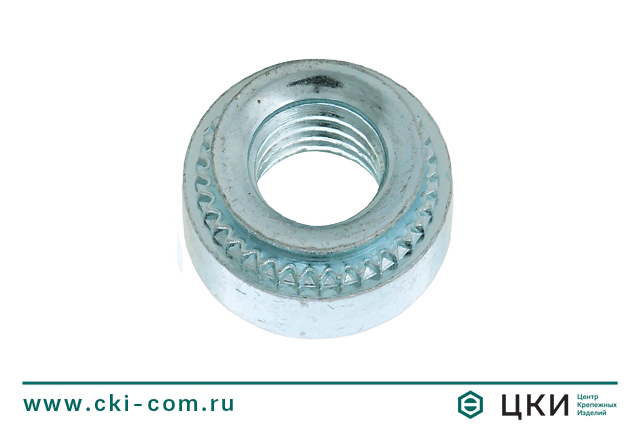

Гайка S
Размерная таблица запрессовочной круглой гайки S
| d | М2 | М2,5 | М3 | М3,5 | М4 | М5 | М6 | М8 | М10 |
| d1 max | 4,2 | 4,2 | 4,2 | 4,73 | 5,38 | 6,33 | 8,72 | 10,47 | 13,97 |
| D | 6,3 | 6,3 | 6,3 | 7,1 | 7,9 | 8,7 | 11,05 | 12,65 | 17,35 |
| T | 1,5 | 1,5 | 1,5 | 1,5 | 2 | 2 | 4,08 | 5,47 | 7,48 |
| Диаметр отверстия, мм + 0,08 мм | 4,25 | 4,25 | 4,25 | 4,75 | 5,4 | 6,4 | 8,75 | 10,5 | 12,7 |
| Минимальная толщина листа | 0,8 | 0,92 | 1 | 1,2 | 1,4 | 2,3 | 3,18 |
| А | 0,77 | 0,89 | 0,97 | 1,15 | 1,38 | 2,21 | 3,05 |
Описание
Гайки с усиленной резьбой по сравнению с винтами из низкоуглеродистой стали общего применения. Используются в случаях, когда для соединения нужна усиленная внутренняя резьба.
Тип S, SS, H – сталь оцинкованная, для установки в металл твердостью до HRB80.
Тип CLS, CLSS – нержавеющая сталь AISI302/303, для установки в металл твердостью HRB70.
Типоразмерная таблица: запрессовочная круглая гайка S
| Минимальная толщина листа/d | М2 | М2,5 | М3 | М3,5 | М4 | М5 | М6 | М8 | М10 |
|---|---|---|---|---|---|---|---|---|---|
| 0,8 | х | х | х | х | х | х | |||
| 0,92 | х | ||||||||
| 1 | х | х | х | х | х | х | |||
| 1,2 | х | ||||||||
| 1,4 | х | х | х | х | х | х | х | х | |
| 2,3 | х | х | х | ||||||
| 3,18 | х |
