Саморез DIN 7504 R

Саморезы и шурупы по DIN, ISO, ГОСТ

Саморез DIN 7504 R (аналог EN ISO 15483)

Заказать товар
Версия для печати

винт самонарезающий с полупотайной головкой DIN 7504 R (JP83), устаревшее DIN 7504 Q; шлиц Ph

Заказать товар

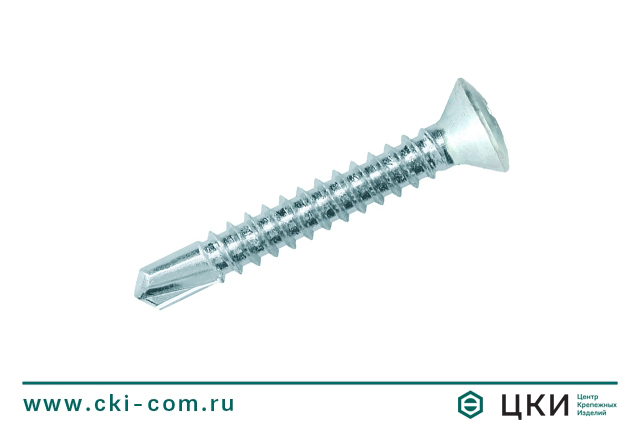

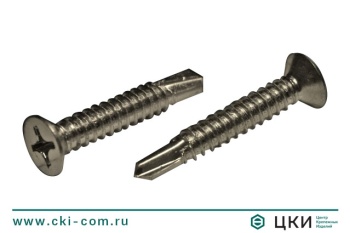

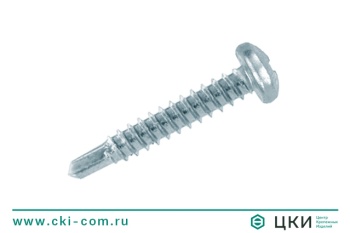

Саморез DIN 7504 R

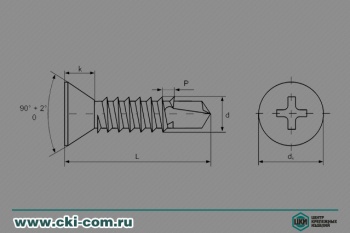

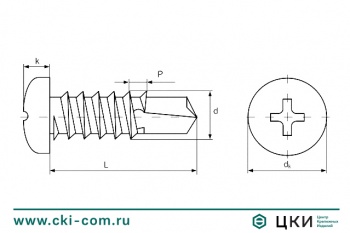

Саморез DIN 7504 R чертеж

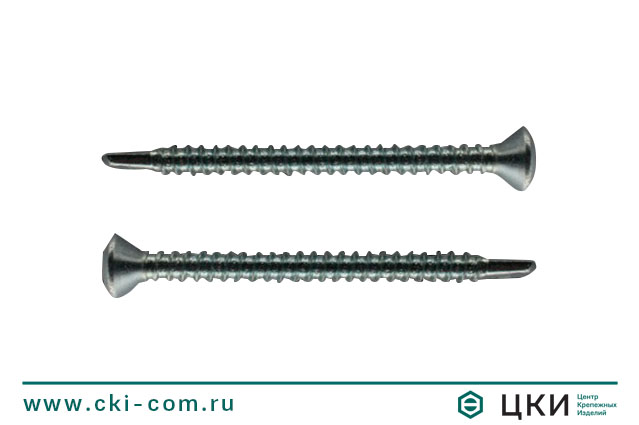

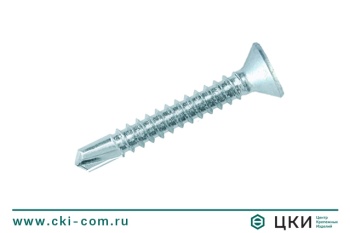

Саморез DIN 7504 R

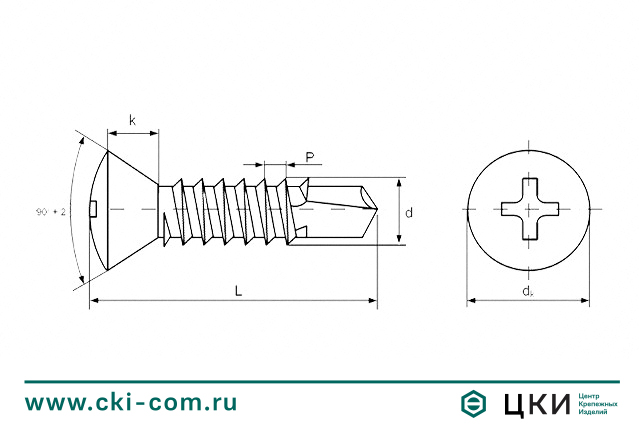

Саморез DIN 7504 R чертеж

Размерная таблица: саморез самосверлящий DIN 7504 R



d ST3.5 ST3.9 ST4.2 ST4.8
dk 7,3 8 8,4 9,3
k (max) 2,35 2,45 2,6 2,8
Шлиц № 2 2 2 2
P 1,3 1,3 1,4 1,6





Материал / покрытие

  • Порошковая покраска в цвета RAL и RR

    Декоративность

    Порошковая покраска в цвета RAL и RR предаст крепежу декоративный вид

    Защита

    Покраска саморезов, заклепок и другого крепежа увеличит срок эксплуатации

    Надежность

    Стойкое покрытие крепежа из различных материалов. Без сколов и отслаивания



    Подробнее о преимуществах порошковой покраски

Видео

Описание

Вы можете заказать покраску данного изделия в ЦКИ

 Подробнее об услуге покраски

Качество

  • Строгое соответствие геометрии стандартам DIN

Почему это важно? Так как малейшее отступление от стандартов негативно сказывается на надежности крепления. Например: уменьшение диаметра самореза D4,2мм всего на 0,2мм, ведет к снижению нагрузочной способности точки крепления на срез на 10%.

  • Соблюдение режимов термообработки для оптимальной поверхностной цементации саморезов.
  • Своевременная замена оснастки автоматов холодной высадки для формирования идеальной формы головки самореза и четких граней шлица.
  • Премиальное глянцевое цинкование

Толщина защитного слоя гальванической оцинковки ≥ 5 мкм. Коррозионная стойкость в камере соляного тумана до 72 часов.

  • Входной контроль каждой партии товара силами собственной лаборатории

Что конкретно мы проверяем:

∙ соответствие фактических размеров (диаметр самореза, его длина, диаметр шляпки) допускам, предусмотренным стандартом DIN

∙ отцентровку шлица на головке и его соосность телу самореза

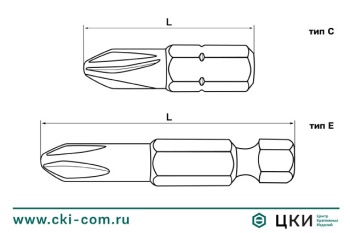

∙ качество вырубки шлица с помощью эталонной биты

∙ сохранность защитного цинкового покрытия

∙ соответствие фактической величины недореза под шляпкой (недовод + сбег резьбы) максимально допустимой, не превышающей шаг резьбы

∙ соответствие фактического времени вкручивания сверлоконечных саморезов нормативам, предусмотренным стандартом (тест на вкручиваемость на тайваньском станке Self-Drilling Screw Tester Machine/Модель TC - 25L).

Данные для установки саморезов по металлу DIN 7504

Диаметр самореза, мм Толщина просверливаемого металла, мм Осевая нагрузка, Н Среднее время просверливания, сек. Скорость вращения, min-1
ST 2,9 1,4 150 3 от 1800 до 2500
ST 3,5 2 150 4 от 1800 до 2500
ST 3,9 2 150 4,5 от 1800 до 2500
ST 4,2 3 250 5 от 1800 до 2500
ST 4,8 4 250 7 от 1800 до 2500
ST 5,5 5 350 11 от 1000 до 1800
ST 6,3 5 350 13 от 1000 до 1800



Типоразмерная таблица: саморез самосверлящий DIN 7504 R





































































L/dST3.5ST3.9ST4.2ST4.8
13xxxх
16xхxх
19хххх
25xxxх
32ххх
38xxх
50xх
60х
70х
80
