Саморез DIN 7504 L

Саморезы и шурупы по DIN, ISO, ГОСТ

Саморез DIN 7504 L (аналог DIN 7504 K)

Заказать товар
Версия для печати

с шестигранной головкой и прямым шлицем

Заказать товар

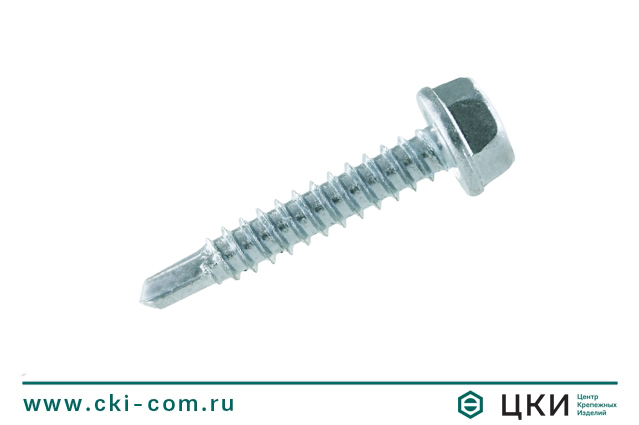

Саморез DIN 7504 L

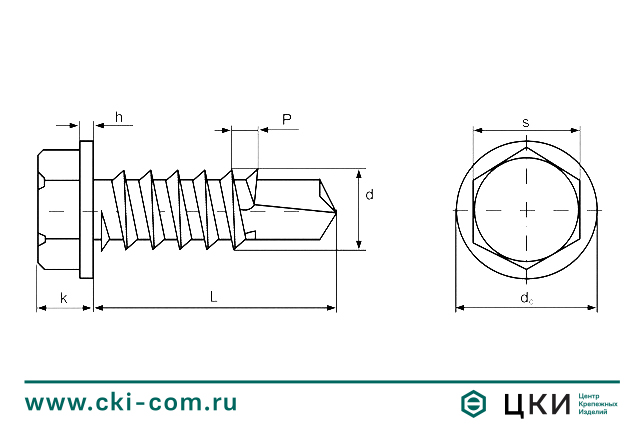

Саморез DIN 7504 L чертеж

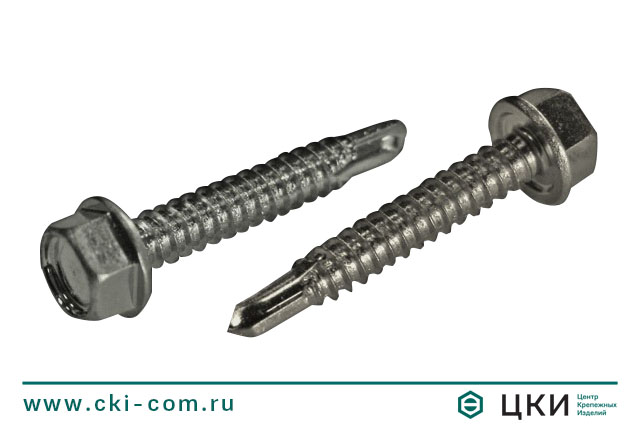

Саморез DIN 7504 L
Саморез DIN 7504 L чертеж

Размерная таблица: саморез DIN 7504 L



d ST2.9 ST3.5 ST3.9 ST4.2 ST4.8 ST5.5 ST6.3 ST8
P 1.1 1.3 1.3 1.4 1.6 1.8 1.8 2.1
dс max 6.3 8.3 8.3 8.8 10.5 11 13.5 18
min 5.8 7.6 7.6 8.1 9.8 10 12.2 16.7
k max 2.8 3.4 3.4 4.1 4.3 5.4 5.9 7
min 2.5 3 3 3.6 3.8 4.8 5.3 6.4
s max 4 5.5 5.5 7 8 8 10 13
min 3.82 5.32 5.32 6.78 7.78 7.78 9.78 12.73
n max 1 1.2 1.2 1.51 1.51 1.91 1.91 2.31
min 0.86 1.06 1.06 1.26 1.26 1.66 1.66 2.06
t min 0.35 0.43 0.43 0.51 0.51 0.66 0.66 0.83

Саморез DIN 7504 L чертеж

Видео

Описание

Винт самонарезающий сверлоконечный DIN 7504 L с шестигранной головкой, прессшайбой и прямым шлицем. Cаморез для металла с буром DIN 7504 L применяется без предварительного сверления.

Качество

  • Строгое соответствие геометрии стандартам DIN

Почему это важно? Так как малейшее отступление от стандартов негативно сказывается на надежности крепления. Например: уменьшение диаметра самореза D4,2мм всего на 0,2мм, ведет к снижению нагрузочной способности точки крепления на срез на 10%.

  • Соблюдение режимов термообработки для оптимальной поверхностной цементации саморезов.
  • Своевременная замена оснастки автоматов холодной высадки для формирования идеальной формы головки самореза и четких граней шлица.
  • Премиальное глянцевое цинкование

Толщина защитного слоя гальванической оцинковки ≥ 5 мкм. Коррозионная стойкость в камере соляного тумана до 72 часов.

  • Входной контроль каждой партии товара силами собственной лаборатории

Что конкретно мы проверяем:

∙ соответствие фактических размеров (диаметр самореза, его длина, диаметр шляпки) допускам, предусмотренным стандартом DIN

∙ отцентровку шлица на головке и его соосность телу самореза

∙ качество вырубки шлица с помощью эталонной биты

∙ сохранность защитного цинкового покрытия

∙ соответствие фактической величины недореза под шляпкой (недовод + сбег резьбы) максимально допустимой, не превышающей шаг резьбы

∙ соответствие фактического времени вкручивания сверлоконечных саморезов нормативам, предусмотренным стандартом (тест на вкручиваемость на тайваньском станке Self-Drilling Screw Tester Machine/Модель TC - 25L).

Данные для установки саморезов по металлу DIN 7504

Диаметр самореза, мм Толщина просверливаемого металла, мм Осевая нагрузка, Н Среднее время просверливания, сек. Скорость вращения, min-1
ST 2,9 1,4 150 3 от 1800 до 2500
ST 3,5 2 150 4 от 1800 до 2500
ST 3,9 2 150 4,5 от 1800 до 2500
ST 4,2 3 250 5 от 1800 до 2500
ST 4,8 4 250 7 от 1800 до 2500
ST 5,5 5 350 11 от 1000 до 1800
ST 6,3 5 350 13 от 1000 до 1800





Типоразмерная таблица: саморез DIN 7504 L

L/d ST2.9 ST3.5 ST3.9 ST4.2 ST4.8 ST5.5 ST6.3 ST8
13 Х   Х Х Х
16     Х Х Х
19   Х Х Х Х Х Х
25     Х Х Х Х Х
32     Х Х Х Х Х Х
38     Х   Х Х Х Х
50         Х Х Х Х
60         Х Х Х Х
65         Х     Х
70           Х   Х
80               Х
100             Х
120             Х
140             Х
160             Х
190             Х
