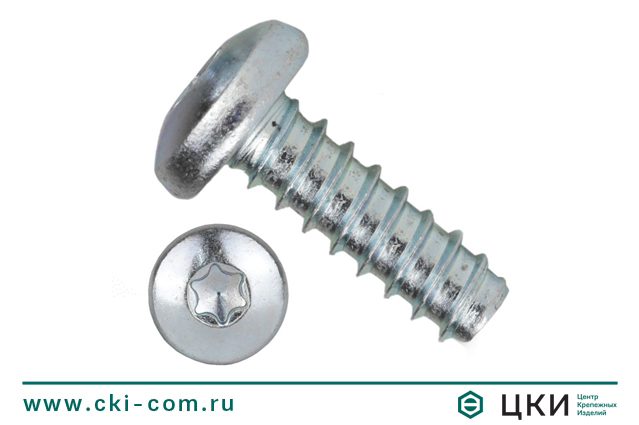

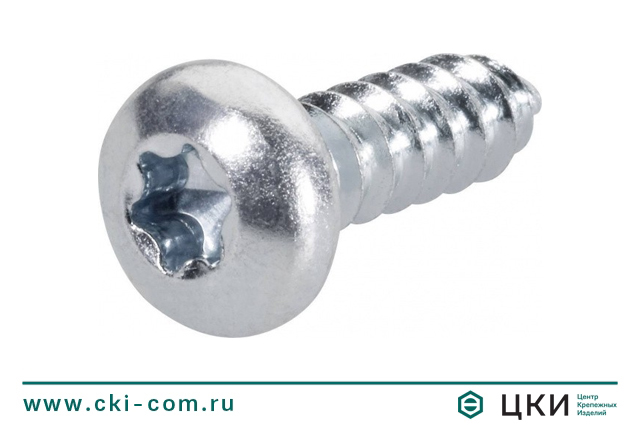

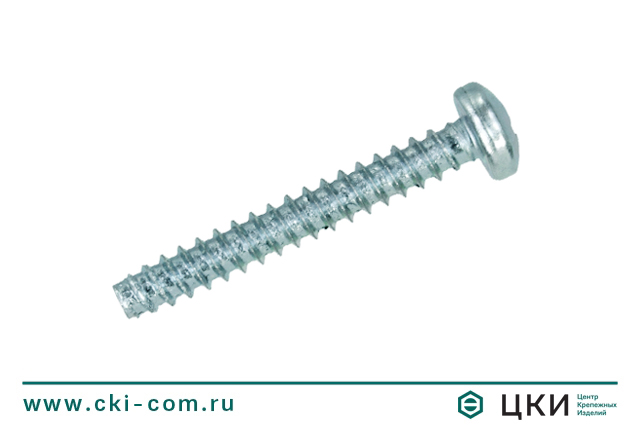

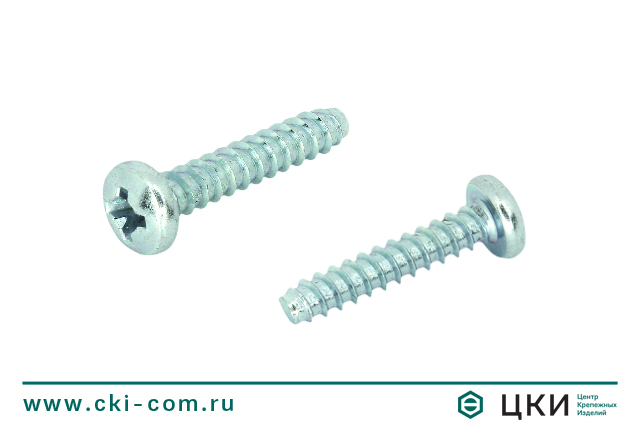

Саморез DIN 7981 F
Саморез DIN 7981 F

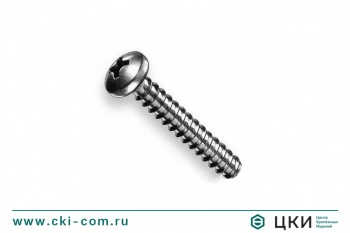

Аналог ISO 7049, ISO 14585
винт самонарезающий со скругленной головкой для тонких металлических листов; возможные шлицы: Ph, Pz; форма F - притупленный конец
Соберем заказ для вас-
Удобная оплата. По счету или банковской картой
-
Доставка по всей территории России
-
Качество. Входной контроль каждой партии товара в лаборатории ЦКИ
Выбрать параметры изделия
- Диаметр
- 2.2
- 2.9
- 3.5
- 3.9
- 4.2
- 4.8
- 5.5
- 6.3
- Длина
- 4.5
- 6.5
- 9.5
- 13
- 16
- 19
- 22
- 25
- Материал
- сталь
- Сталь A2 нержавеющая
- Покрытие
- цинк
- Цинк/RAL
- Шлиц
- Ph 3
- TX
- Ph 2
- Pz 2
- Ph 1
- Pz 1
| Артикул | Диаметр | Длина | Материал | Покрытие | Шлиц | Цена | |
| 23984 | 2.2 | 13 | сталь | цинк | Ph 1 | 1,97 ₽ | |
| 42803 | 2.2 | 16 | сталь | цинк | Ph 1 | 1,68 ₽ | |
| 32805 | 2.2 | 4.5 | сталь | цинк | Ph 1 | 2,47 ₽ | |
| 25676 | 2.2 | 6.5 | сталь | цинк | Ph 1 | 1,73 ₽ | |
| 25634 | 2.2 | 9.5 | сталь | цинк | Ph 1 | 4,19 ₽ | |
| 46299 | 2.9 | 4.5 | сталь | цинк | Ph 1 | 3,50 ₽ | |
| 57581 | 2.9 | 9.5 | сталь | цинк | Ph 1 | 0,83 ₽ | |
| 46534 | 2.9 | 9.5 | Сталь A2 нержавеющая | Ph 1 | 3,55 ₽ | ||
| 49778 | 2.9 | 6.5 | сталь | цинк | Ph 1 | 0,95 ₽ | |
| 50261 | 2.9 | 6.5 | сталь | цинк | Ph 1 | 1,58 ₽ | |
| 53501 | 2.9 | 6.5 | сталь | цинк | Ph 1 | 1,94 ₽ | |
| 46533 | 2.9 | 6.5 | Сталь A2 нержавеющая | Ph 1 | 1,16 ₽ | ||
| 59027 | 2.9 | 25 | сталь | цинк | Pz 1 | 4,81 ₽ | |
| 30792 | 2.9 | 19 | сталь | цинк | Ph 1 | 0,89 ₽ | |
| 75177 | 2.9 | 16 | сталь | цинк | Ph 1 | 1,16 ₽ | |
| 52223 | 2.9 | 16 | Сталь A2 нержавеющая | Ph 1 | 3,17 ₽ | ||
| 75176 | 2.9 | 13 | сталь | цинк | Ph 1 | 1,73 ₽ | |
| 56142 | 2.9 | 13 | Сталь A2 нержавеющая | Ph 1 | 3,41 ₽ | ||
| 67953 | 2.9 | 22 | сталь | цинк | Ph 1 | 2,14 ₽ | |
| 53511 | 3.5 | 22 | сталь | цинк | Ph 2 | 9,50 ₽ | |
| 52537 | 3.5 | 6.5 | Сталь A2 нержавеющая | Ph 2 | 10,67 ₽ | ||
| 40599 | 3.5 | 25 | сталь | цинк | Ph 2 | 2,88 ₽ | |
| 55164 | 3.5 | 25 | Сталь A2 нержавеющая | Ph 2 | 7,25 ₽ | ||
| 52538 | 3.5 | 13 | Сталь A2 нержавеющая | Ph 2 | 9,00 ₽ | ||
| 11647 | 3.5 | 19 | сталь | цинк | Ph 2 | 3,79 ₽ | |
| 11646 | 3.5 | 16 | сталь | цинк | Ph 2 | 5,40 ₽ | |
| 40842 | 3.5 | 13 | сталь | цинк | Ph 2 | 3,36 ₽ | |
| 60691 | 3.5 | 9.5 | Сталь A2 нержавеющая | Ph 2 | 7,94 ₽ | ||
| 11645 | 3.5 | 6.5 | сталь | цинк | Ph 2 | 1,94 ₽ | |
| 57664 | 3.5 | 9.5 | сталь | цинк | Ph 2 | 1,37 ₽ | |
| 23915 | 3.9 | 13 | сталь | цинк | Ph 2 | 4,10 ₽ | |
| 22510 | 3.9 | 16 | сталь | цинк | Ph 2 | 6,55 ₽ | |
| 43503 | 3.9 | 19 | сталь | цинк | Ph 2 | 0,46 ₽ | |
| 22777 | 3.9 | 6.5 | сталь | цинк | Ph 2 | 3,65 ₽ | |
| 21568 | 3.9 | 9.5 | сталь | цинк | Ph 2 | 2,71 ₽ | |
| 59004 | 3.9 | 13 | Сталь A2 нержавеющая | Ph 2 | 17,78 ₽ | ||
| 52981 | 4.2 | 9.5 | сталь | цинк | Ph 2 | 2,76 ₽ | |
| 49149 | 4.2 | 25 | сталь | цинк | Ph 2 | 2,39 ₽ | |
| 46535 | 4.2 | 9.5 | Сталь A2 нержавеющая | Ph 2 | 6,53 ₽ | ||
| 37466 | 4.2 | 6.5 | сталь | цинк | Ph 2 | 4,20 ₽ | |
| 22167 | 4.2 | 16 | сталь | цинк | Ph 2 | 3,07 ₽ | |
| 26504 | 4.2 | 19 | сталь | цинк | Ph 2 | 5,09 ₽ | |
| 41529 | 4.2 | 16 | Сталь A2 нержавеющая | Ph 2 | 12,31 ₽ | ||
| 66017 | 4.2 | 13 | сталь | цинк | Ph 2 | 1,37 ₽ | |
| 57782 | 4.8 | 16 | сталь | цинк | Pz 2 | 6,53 ₽ | |
| 50751 | 4.8 | 9.5 | сталь | цинк | Ph 2 | 2,95 ₽ | |
| 50016 | 4.8 | 9.5 | Сталь A2 нержавеющая | Ph 2 | 12,41 ₽ | ||
| 55547 | 4.8 | 25 | сталь | цинк | Ph 2 | 4,97 ₽ | |
| 46019 | 4.8 | 19 | сталь | цинк | Ph 2 | 13,51 ₽ | |
| 52539 | 4.8 | 13 | Сталь A2 нержавеющая | Ph 2 | 38,40 ₽ | ||
| 29322 | 4.8 | 16 | сталь | цинк | Ph 2 | 7,26 ₽ | |
| 51318 | 4.8 | 16 | Сталь A2 нержавеющая | Ph 2 | 12,94 ₽ | ||
| 57737 | 4.8 | 13 | сталь | Цинк/RAL | Ph 2 | 6,72 ₽ | |
| 23916 | 4.8 | 13 | сталь | цинк | Ph 2 | 6,22 ₽ | |
| 29323 | 5.5 | 19 | сталь | цинк | Ph 3 | 6,20 ₽ | |
| 55525 | 5.5 | 13 | сталь | цинк | Ph 3 | 5,83 ₽ | |
| 46114 | 5.5 | 13 | сталь | цинк | TX | 11,15 ₽ | |
| 37508 | 5.5 | 16 | сталь | цинк | Ph 3 | 5,57 ₽ | |
| 33406 | 6.3 | 13 | сталь | цинк | Ph 3 | 5,77 ₽ | |
| 40208 | 6.3 | 19 | сталь | цинк | Ph 3 | 15,24 ₽ |
Типоразмерная таблица: саморез DIN 7981 F
| L/d | ST2.2 | ST2.9 | ST3.5 | ST4.2 | SR4.8 | ST5.5 |
|---|---|---|---|---|---|---|
| 6,5 | х | х | х | |||
| 9,5 | х | х | х | х | ||
| 13 | х | х | х | х | х | х |
| 16 | х | х | х | х | х | |
| 19 | х | х | х | х |

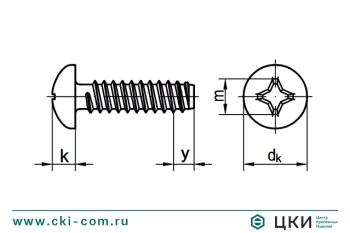

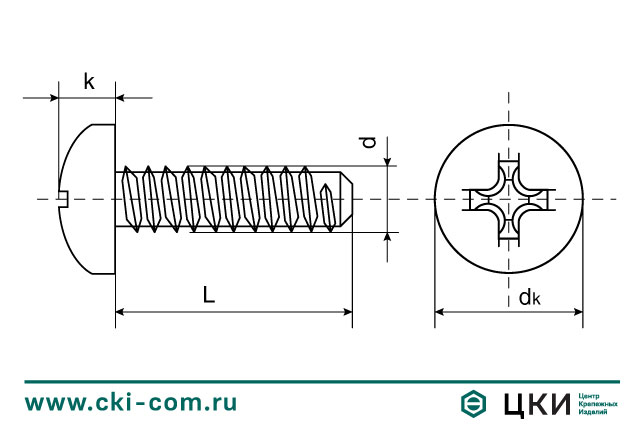

Размерная таблица: саморез DIN 7981 F
| d | ST2.2 | ST2.9 | ST3.5 | ST4.2 | ST4.8 | ST5.5 |
| dk | 4,2 | 5.6 | 6.9 | 8.2 | 9.5 | 10.8 |
| k | 1,8 | 2,2 | 2.6 | 3,05 | 3,55 | 3.95 |
| Шлиц № | 1 | 1 | 2 | 2 | 2 | 3 |
Рекомендуемый диаметр отверстия для установки саморезов DIN 7981 F в металл
| Толщина листа, мм | Резьба по ИСО 1478 | ||||||||
| ST 2,2 | ST 2,9 | ST 3,5 | ST 3,9 | ST 4,2 | ST 4,8 | ST 5,5 | ST 6,3 | ST 8,0 | |
| 0,8 | 1,7 | ||||||||
| 0,9 | 1,7 | ||||||||
| 1,0 | 1,7 | ||||||||
| 1,1 | 1,7 | 2,2 | |||||||
| 1,2 | 1,8 | 2,2 | |||||||
| 1,3 | 1,8 | 2,2 | 2,7 | 3,0 | |||||
| 1,4 | 1,8 | 2,3 | 2,7 | 3,1 | 3,2 | ||||
| 1,5 | 1,8 | 2,3 | 2,8 | 3,1 | 3,2 | ||||
| 1,6 | 1,9 | 2,4 | 2,8 | 3,1 | 3,3 | 3,8 | |||
| 1,7 | 1,9 | 2,4 | 2,8 | 3,2 | 3,3 | 3,9 | |||
| 1,8 | 1,9 | 2,4 | 2,9 | 3,2 | 3,4 | 3,9 | 4,5 | 5,3 | |
| 1,9 | 2,4 | 2,9 | 3,3 | 3,4 | 3,9 | 4,6 | 5,3 | ||
| 2,0 | 2,5 | 2,9 | 3,3 | 3,5 | 4,0 | 4,6 | 5,4 | 6,7 | |
| 2,2 | 2,5 | 3,0 | 3,3 | 3,5 | 4,0 | 4,7 | 5,5 | 6,8 | |
| 2,5 | 3,0 | 3,4 | 3,6 | 4,1 | 4,8 | 5,6 | 7,0 | ||
| 2,8 | 3,1 | 3,4 | 3,6 | 4,2 | 4,8 | 5,6 | 7,1 | ||
| 3,0 | 3,4 | 3,6 | 4,2 | 4,8 | 5,7 | 7,1 | |||
| 3,5 | 3,7 | 4,2 | 4,9 | 5,7 | 7,2 | ||||
| 4,0 | 4,3 | 4,9 | 5,8 | 7,3 | |||||
| 4,5 | 5,0 | 5,8 | 7,3 | ||||||
| 5,0 | 5,8 | 7,4 | |||||||
| 5,5 | 7,4 | ||||||||
| 6,0 | 7,4 | ||||||||
| 6,5 | 7,4 | ||||||||
Для саморезов из стали С1018–С1022. При штампованном отверстии следует увеличить диаметр на 0,1—0,3 мм. В зависимости от конструкции и материала соединения следует проводить дополнительные тесты.
Рекомендуемый диаметр отверстия для установки саморезов DIN 7981 F в синтетические материалы
| Диаметр самореза, мм | Диаметр просверливаемого отверстия, мм | |
| фенолформальдегид | полиакрилат, полистирол | |
| 2,2 | 2 | 2 |
| 2,9 | 2,55 | 2,4 |
| 3,5 | 3,2 | 3 |
| 3,9 | 3,5 | 3,2 |
| 4,2 | 3,8 | 3,7 |
| 4,8 | 4,5 | 4,3 |
| 5,5 | 5 | 4,8 |
| 6,3 | 6 | 5,6 |
Скачать стандарт DIN 7981 - Винты самонарезающие с полукруглой головкой и крестообразным шлицем
Вы можете заказать покраску данного изделия в ЦКИ
Подробнее об услуге покраски
Качество
- Строгое соответствие геометрии стандартам DIN
Почему это важно? Так как малейшее отступление от стандартов негативно сказывается на надежности крепления. Например: уменьшение диаметра самореза D4,2мм всего на 0,2мм, ведет к снижению нагрузочной способности точки крепления на срез на 10%.
- Соблюдение режимов термообработки для оптимальной поверхностной цементации саморезов.
- Своевременная замена оснастки автоматов холодной высадки для формирования идеальной формы головки самореза и четких граней шлица.
- Премиальное глянцевое цинкование
Толщина защитного слоя гальванической оцинковки ≥ 5 мкм. Коррозионная стойкость в камере соляного тумана до 72 часов.
- Входной контроль каждой партии товара силами собственной лаборатории
Что конкретно мы проверяем:
∙ соответствие фактических размеров (диаметр самореза, его длина, диаметр шляпки) допускам, предусмотренным стандартом DIN
∙ отцентровку шлица на головке и его соосность телу самореза
∙ качество вырубки шлица с помощью эталонной биты
∙ сохранность защитного цинкового покрытия
∙ соответствие фактической величины недореза под шляпкой (недовод + сбег резьбы) максимально допустимой, не превышающей шаг резьбы
∙ соответствие фактического времени вкручивания сверлоконечных саморезов нормативам, предусмотренным стандартом (тест на вкручиваемость на тайваньском станке Self-Drilling Screw Tester Machine/Модель TC - 25L).
