Саморез DIN 7981 C

Саморезы и шурупы по DIN и ISO

Саморез DIN 7981 C (аналог ГОСТ 1144-80 / ГОСТ 11650-80 / ГОСТ 10621-80 / ISO 7049 / ISO 14585)

Заказать товар
Версия для печати

винт самонарезающий со скругленной головкой для тонких металлических листов, возможные шлицы: Ph, Pz, Torx, Torx-Pin; форма С - остроконечный

Заказать товар

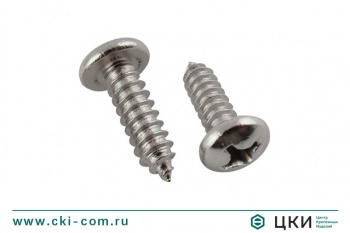

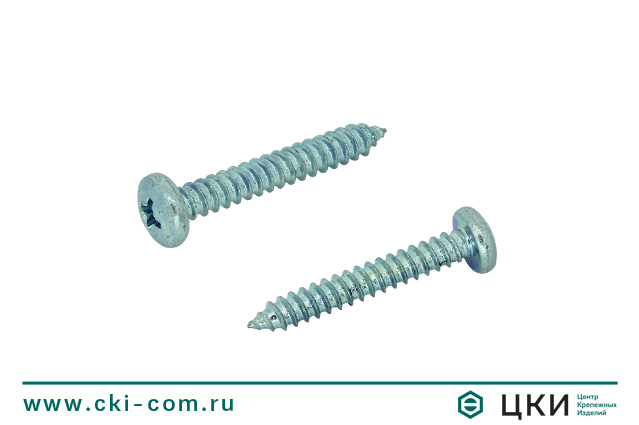

Саморез (винт самонарезающий) DIN 7981 С для тонких металлических листов, с цилиндрической головкой со сферой, с крестообразным шлицем Ph или Pz, Torx или Torx-Pin; форма С - заострён

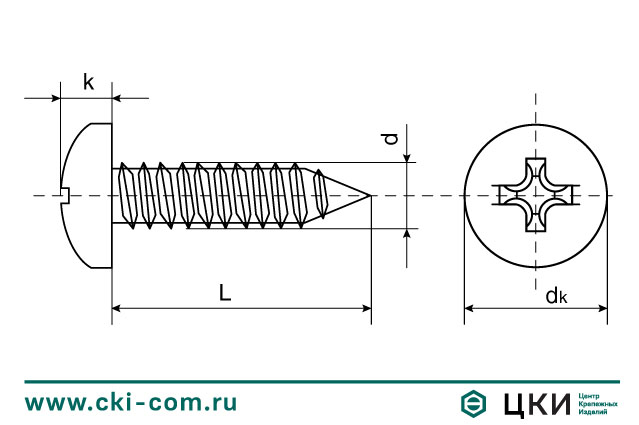

Саморез DIN 7981 С (чертёж)

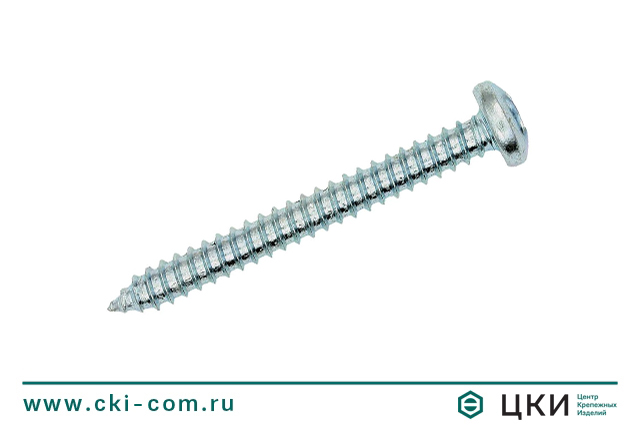

Саморез (винт самонарезающий) DIN 7981 С для тонких металлических листов, с цилиндрической головкой со сферой, с крестообразным шлицем Ph или Pz, Torx или Torx-Pin; форма С - заострён

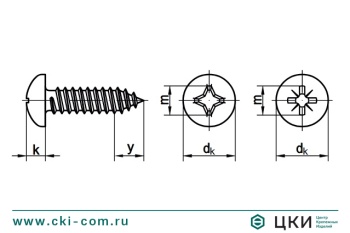

Саморез DIN 7981 С (чертёж)

Размерная таблица: саморез DIN 7981 С



d ST2.2 ST2.9 ST3.5 ST3.9 ST4.2 ST4.8 ST5.5 ST6.3
dk 4,2 5.6 6.9 7.5 8.2 9.5 10.8 12.5
k 1,8 2,2 2.6 2.8 3,05 3,55 3.95 4,55
Шлиц № 1 1 2 2 2 2 3 3



Саморез DIN 7981 С (чертёж)

Материал / покрытие

  • Порошковая покраска в цвета RAL и RR

    Декоративность

    Порошковая покраска в цвета RAL и RR предаст крепежу декоративный вид

    Защита

    Покраска саморезов, заклепок и другого крепежа увеличит срок эксплуатации

    Надежность

    Стойкое покрытие крепежа из различных материалов. Без сколов и отслаивания



    Подробнее о преимуществах порошковой покраски

  • Нержавеющая кислотостойкая сталь A4 (аналог 10Х17Н13М2)
  • Нержавеющая сталь А2 (аналог 08Х18Н10)

Видео

Описание

Вы можете заказать покраску данного изделия в ЦКИ                 Подробнее об услуге покраски

Качество

  • Строгое соответствие геометрии стандартам DIN

Почему это важно? Так как малейшее отступление от стандартов негативно сказывается на надежности крепления. Например: уменьшение диаметра самореза D4,2мм всего на 0,2мм, ведет к снижению нагрузочной способности точки крепления на срез на 10%.

  • Соблюдение режимов термообработки для оптимальной поверхностной цементации саморезов.
  • Своевременная замена оснастки автоматов холодной высадки для формирования идеальной формы головки самореза и четких граней шлица.
  • Премиальное глянцевое цинкование

Толщина защитного слоя гальванической оцинковки ≥ 5 мкм. Коррозионная стойкость в камере соляного тумана до 72 часов.

  • Входной контроль каждой партии товара силами собственной лаборатории

Что конкретно мы проверяем:

∙ соответствие фактических размеров (диаметр самореза, его длина, диаметр шляпки) допускам, предусмотренным стандартом DIN

∙ отцентровку шлица на головке и его соосность телу самореза

∙ качество вырубки шлица с помощью эталонной биты

∙ сохранность защитного цинкового покрытия

∙ соответствие фактической величины недореза под шляпкой (недовод + сбег резьбы) максимально допустимой, не превышающей шаг резьбы

∙ соответствие фактического времени вкручивания сверлоконечных саморезов нормативам, предусмотренным стандартом (тест на вкручиваемость на тайваньском станке Self-Drilling Screw Tester Machine/Модель TC - 25L).

Рекомендуемый диаметр отверстия для установки саморезов DIN 7981 C

Толщина листа, мм Резьба по ИСО 1478
ST 2,2 ST 2,9 ST 3,5 ST 3,9 ST 4,2 ST 4,8 ST 5,5 ST 6,3 ST 8,0
0,8 1,7
0,9 1,7
1,0 1,7
1,1 1,7 2,2
1,2 1,8 2,2
1,3 1,8 2,2 2,7 3,0
1,4 1,8 2,3 2,7 3,1 3,2
1,5 1,8 2,3 2,8 3,1 3,2
1,6 1,9 2,4 2,8 3,1 3,3 3,8
1,7 1,9 2,4 2,8 3,2 3,3 3,9
1,8 1,9 2,4 2,9 3,2 3,4 3,9 4,5 5,3
1,9   2,4 2,9 3,3 3,4 3,9 4,6 5,3
2,0   2,5 2,9 3,3 3,5 4,0 4,6 5,4 6,7
2,2   2,5 3,0 3,3 3,5 4,0 4,7 5,5 6,8
2,5     3,0 3,4 3,6 4,1 4,8 5,6 7,0
2,8     3,1 3,4 3,6 4,2 4,8 5,6 7,1
3,0       3,4 3,6 4,2 4,8 5,7 7,1
3,5         3,7 4,2 4,9 5,7 7,2
4,0           4,3 4,9 5,8 7,3
4,5             5,0 5,8 7,3
5,0               5,8 7,4
5,5                 7,4
6,0                 7,4
6,5                 7,4

Для саморезов из стали С1018–С1022. При штампованном отверстии следует увеличить диаметр на 0,1—0,3 мм. В зависимости от конструкции и материала соединения следует проводить дополнительные тесты.



Типоразмерная таблица: саморез DIN 7981 С



L/d ST2.2 ST2.9 ST3.5 ST3.9 ST4.2 ST4.8 ST5.5 ST6.3
4,5 х х
6,5 х х х х х
9,5 х х х х х х
13 х х х х х х х х
16 х х х х х х х х
19 х х х х х х х х
22   х х х х х х х
25   х х х х х х х
32   х х х х х х х
38   х х х х х х х
45   х х х х х х х
50     х х х х х х
60         х х х х
70         х х х х
80           х х х
90           х х х
100           х х х
120               х
