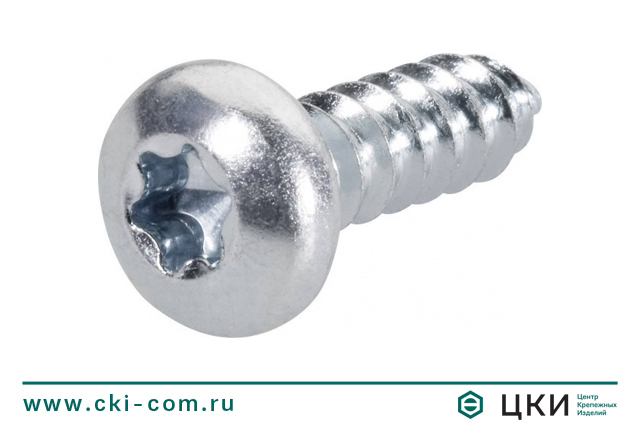

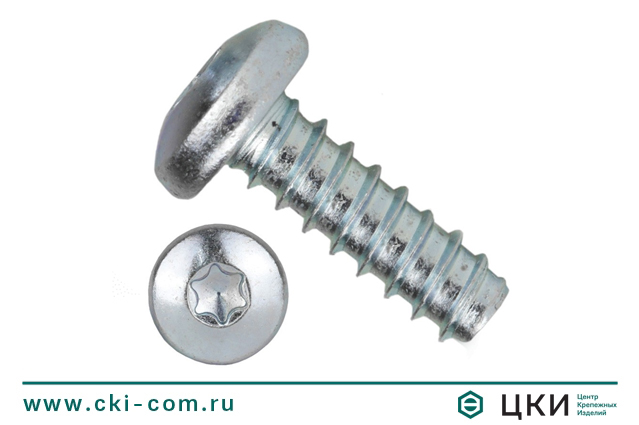

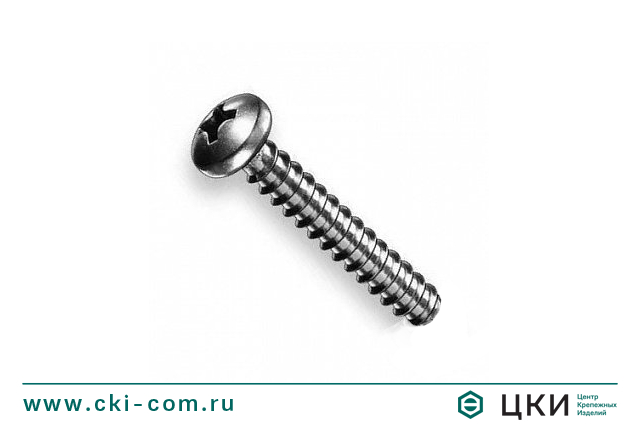

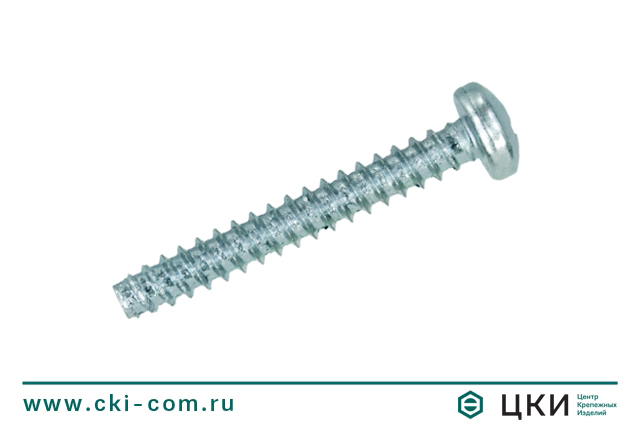

Саморез ISO 14585 притупленный

Саморез ISO 14585 притупленный

Саморез ISO 14585 притупленный

Аналог DIN 7981

Отправить запрос
  • payment

    Удобная оплата. По счету или банковской картой

  • delivery

    Доставка по всей территории России

  • like

    Качество. Входной контроль каждой партии товара в лаборатории ЦКИ

Размерная таблица: саморез ISO 14585 притупленный

Параметры ST 2.2 ST 2.9 ST 3.5 ST 3.9 ST 4.2 ST 4.8 ST 5.5 ST 6.3
dk ISO/DIN 4/4.2 5.6 7/6.9 7.5 8/8.2 9.5 11/10.8 12/12.5
k max 1.6/1.8 2.4/2.2 2.6 2.8 3.1/3.05 3.7/3.5 4/3.95 4.6/4.55
размер шлица 1 1 2 2 2 2 3 3
y 1.6 2.1 2.5 2.7 2.8 3.2 3.6 3.6

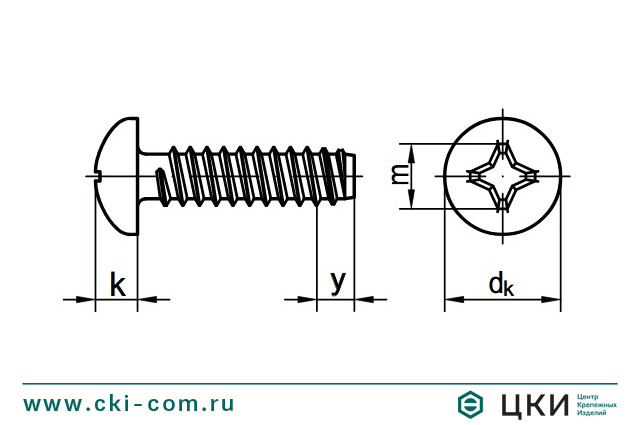

Саморез ISO 14585 притупленный чертеж

Рекомендуемый диаметр отверстия для установки саморезов ISO 14585

Толщина листа, мм Резьба по ИСО 1478
ST 2,2 ST 2,9 ST 3,5 ST 3,9 ST 4,2 ST 4,8 ST 5,5 ST 6,3 ST 8,0
0,8 1,7
0,9 1,7
1,0 1,7
1,1 1,7 2,2
1,2 1,8 2,2
1,3 1,8 2,2 2,7 3,0
1,4 1,8 2,3 2,7 3,1 3,2
1,5 1,8 2,3 2,8 3,1 3,2
1,6 1,9 2,4 2,8 3,1 3,3 3,8
1,7 1,9 2,4 2,8 3,2 3,3 3,9
1,8 1,9 2,4 2,9 3,2 3,4 3,9 4,5 5,3
1,9   2,4 2,9 3,3 3,4 3,9 4,6 5,3
2,0   2,5 2,9 3,3 3,5 4,0 4,6 5,4 6,7
2,2   2,5 3,0 3,3 3,5 4,0 4,7 5,5 6,8
2,5     3,0 3,4 3,6 4,1 4,8 5,6 7,0
2,8     3,1 3,4 3,6 4,2 4,8 5,6 7,1
3,0       3,4 3,6 4,2 4,8 5,7 7,1
3,5         3,7 4,2 4,9 5,7 7,2
4,0           4,3 4,9 5,8 7,3
4,5             5,0 5,8 7,3
5,0               5,8 7,4
5,5                 7,4
6,0                 7,4
6,5                 7,4

Для саморезов из стали С1018–С1022. При штампованном отверстии следует увеличить диаметр на 0,1—0,3 мм. В зависимости от конструкции и материала соединения следует проводить дополнительные тесты.

Саморез (винт самонарезающий) выполнен по стандарту ISO 14585. Имеет притупленный конец, полукруглую линзообразную головку и крестообразный шлиц Ph. Является аналогом DIN 7981.
