Кольцо стопорное DIN 471
Кольцо стопорное DIN 471
Аналог ГОСТ 13942-86
наружное (для вала) эксцентрическое, нормальное исполнение
Отправить запрос-
Удобная оплата. По счету или банковской картой
-
Доставка по всей территории России
-
Качество. Входной контроль каждой партии товара в лаборатории ЦКИ
Настроить параметры изделия
Диаметр
- Диаметр
- D 3
- D 4
- D 5
- D 6
- D 7
- D 8
- D 9
- D10
- D100
- D102
- D105
- D107
- D11
- D110
- D115
- D12
- D120
- D125
- D13
- D130
- D135
- D14
- D140
- D145
- D15
- D150
- D155
- D16
- D160
- D17
- D170
- D18
- D180
- D185
- D19
- D190
- D20
- D200
- D21
- D210
- D22
- D23
- D24
- D25
- D26
- D260
- D27
- D28
- D29
- D30
- D31
- D32
- D320
- D33
- D34
- D35
- D36
- D37
- D38
- D39
- D40
- D41
- D42
- D44
- D45
- D46
- D47
- D48
- D50
- D52
- D54
- D55
- D56
- D57
- D58
- D60
- D62
- D63
- D65
- D68
- D70
- D72
- D75
- D77
- D78
- D80
- D82
- D85
- D87
- D88
- D90
- D92
- D95
- D97
- D98
Материал
- Материал
- Сталь
- Сталь A2 нержавеющая
Покрытие
- Покрытие
- Оксидированное
Длина
- Длина

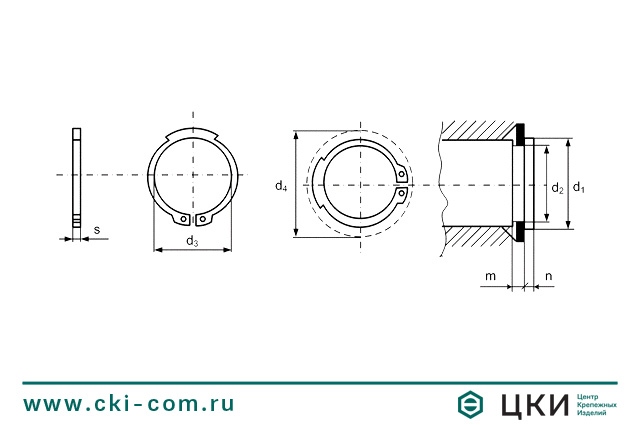

Размерная таблица стопорного кольца DIN 471
Обозначение |
Диаметр вала |
s |
d3 |
d4 |
d2 |
m (H13) |
n |
D3 |
3 |
0.4 |
2.7 |
7 |
2.8 |
0.5 |
0.3 |
D4 |
4 |
0.4 |
3.7 |
8.6 |
3.8 |
0.5 |
0.3 |
D5 |
5 |
0.6 |
4.7 |
10.3 |
4.8 |
0.7 |
0.3 |
D6 |
6 |
0.7 |
5.6 |
11.7 |
5.7 |
0.8 |
0.5 |
D7 |
7 |
0.8 |
6.5 |
13.5 |
6.7 |
0.9 |
0.5 |
D8 |
8 |
0.8 |
7.4 |
14.7 |
7.6 |
0.9 |
0.6 |
D9 |
9 |
1 |
8.4 |
16 |
8.6 |
1.1 |
0.6 |
D10 |
10 |
1 |
9.3 |
17 |
9.6 |
1.1 |
0.6 |
D11 |
11 |
1 |
10.2 |
18 |
10.5 |
1.1 |
08 |
D12 |
12 |
1 |
11 |
19 |
11.5 |
1.1 |
0.8 |
D13 |
13 |
1 |
11.9 |
20.2 |
12.4 |
1.1 |
0.9 |
D14 |
14 |
1 |
12.9 |
21.4 |
13.4 |
1.1 |
0.9 |
D15 |
15 |
1 |
13.8 |
22.6 |
14.3 |
1.1 |
1.1 |
D16 |
16 |
1 |
14.7 |
23.8 |
15.2 |
1.1 |
1.1 |
D17 |
17 |
1 |
15.7 |
25 |
16.2 |
1.1 |
1.2 |
D18 |
18 |
1.2 |
16.5 |
26.2 |
17 |
1.3 |
1.5 |
D19 |
19 |
1.2 |
17.5 |
27.2 |
18 |
1.3 |
1.5 |
D20 |
20 |
1.2 |
18.5 |
28.4 |
19 |
1.3 |
1.5 |
D21 |
21 |
1.2 |
19.5 |
29.6 |
20 |
1.3 |
1.5 |
D22 |
22 |
1.2 |
20.5 |
30.8 |
21 |
1.3 |
1.5 |
D24 |
24 |
1.2 |
22.2 |
33.2 |
22.9 |
1.3 |
1.7 |
D25 |
25 |
1.2 |
23.2 |
34.2 |
23.9 |
1.3 |
1.7 |
D26 |
26 |
1.2 |
24.2 |
35.5 |
24.6 |
1.3 |
1.7 |
D28 |
28 |
1.5 |
25.9 |
37.9 |
26.6 |
1.6 |
2.1 |
D29 |
29 |
1.5 |
26.9 |
39.1 |
27.6 |
1.6 |
2.1 |
D30 |
30 |
1.5 |
27.9 |
40.5 |
28.6 |
1.6 |
2.1 |
D32 |
32 |
1.5 |
29.6 |
43 |
30.3 |
1.6 |
2.6 |
D34 |
34 |
1.5 |
31.5 |
45.4 |
32.3 |
1.6 |
2.6 |
D35 |
35 |
1.5 |
32.2 |
46.8 |
33 |
1.6 |
3 |
D36 |
36 |
1.75 |
33.2 |
47.8 |
34 |
1.85 |
3 |
D38 |
38 |
1.75 |
35.2 |
50.2 |
36 |
1.85 |
3 |
D40 |
40 |
1.75 |
36.5 |
52.6 |
37.5 |
1.85 |
3.8 |
D42 |
42 |
1.75 |
38.5 |
55.7 |
39.5 |
1.85 |
3.8 |
D45 |
45 |
1.75 |
41.5 |
59.1 |
41.5 |
1.85 |
3.8 |
D48 |
48 |
1.75 |
44.5 |
62.5 |
45.5 |
1.85 |
3.8 |
D50 |
50 |
2 |
45.8 |
64.5 |
47 |
2.15 |
4.5 |
D52 |
52 |
2 |
47.8 |
66.7 |
49 |
2.15 |
4.5 |
D55 |
55 |
2 |
50.8 |
70.2 |
52 |
2.15 |
4.5 |
D56 |
56 |
2 |
51.8 |
71.6 |
53 |
2.15 |
4.5 |
D58 |
58 |
2 |
53.8 |
73.6 |
55 |
2.15 |
4.5 |
D60 |
60 |
2 |
55.8 |
75.6 |
57 |
2.15 |
4.5 |
D62 |
62 |
2 |
57.8 |
77.8 |
59 |
2.15 |
4.5 |
D63 |
63 |
2 |
58.8 |
79 |
60 |
2.15 |
4.5 |
D65 |
65 |
2.5 |
60.8 |
81.4 |
62 |
2.65 |
4.5 |
D68 |
68 |
2.5 |
63.5 |
84.8 |
65 |
2.65 |
4.5 |
D70 |
70 |
2.5 |
65.5 |
87 |
67 |
2.65 |
4.5 |
D72 |
72 |
2.5 |
67.5 |
89.2 |
69 |
2.65 |
4.5 |
D75 |
75 |
2.5 |
70.5 |
92.7 |
72 |
2.65 |
4.5 |
D78 |
78 |
2.5 |
73.5 |
96.1 |
75 |
2.65 |
4.5 |
D80 |
80 |
2.5 |
74.5 |
98.1 |
76.5 |
2.65 |
5.3 |
D82 |
82 |
2.5 |
76.5 |
100.3 |
78.5 |
2.65 |
5.3 |
D85 |
85 |
3 |
79.5 |
103.3 |
81.5 |
3.15 |
5.3 |
D88 |
88 |
3 |
82.5 |
106.5 |
84.5 |
3.15 |
5.3 |
D90 |
90 |
3 |
84.5 |
108.5 |
86.5 |
3.15 |
5.3 |
D95 |
95 |
3 |
89.5 |
114.8 |
91.5 |
3.15 |
5.3 |
D100 |
100 |
3 |
94.5 |
120.2 |
96.5 |
4.15 |
5.3 |
D105 |
105 |
4 |
98 |
125.8 |
101 |
4.15 |
6 |
D110 |
110 |
4 |
103 |
131.2 |
106 |
4.15 |
6 |
D115 |
115 |
4 |
108 |
137.3 |
111 |
4.15 |
6 |
D120 |
120 |
4 |
113 |
143.1 |
116 |
4.15 |
6 |
D125 |
125 |
4 |
118 |
149 |
121 |
4.15 |
6 |
D130 |
130 |
4 |
123 |
154.4 |
126 |
4.15 |
6 |
D135 |
135 |
4 |
128 |
159.8 |
131 |
4.15 |
6 |
D140 |
140 |
4 |
133 |
165.2 |
136 |
4.15 |
6 |
D145 |
145 |
4 |
138 |
170.6 |
141 |
4.15 |
6 |
D150 |
150 |
4 |
142 |
177.3 |
145 |
4.15 |
7.5 |
D155 |
155 |
4 |
146 |
182.3 |
150 |
4.15 |
7.5 |
D160 |
160 |
4 |
151 |
188 |
155 |
4.15 |
7.5 |
D165 |
165 |
4 |
155.5 |
193.4 |
160 |
4.15 |
7.5 |
D170 |
170 |
4 |
160.5 |
198.4 |
165 |
4.15 |
7.5 |
D175 |
175 |
4 |
165.5 |
203.4 |
170 |
4.15 |
7.5 |
D180 |
180 |
4 |
170.5 |
210 |
175 |
4.15 |
7.5 |
D185 |
185 |
4 |
175.5 |
215 |
180 |
4.15 |
7.5 |
D190 |
190 |
4 |
180.5 |
220 |
185 |
4.15 |
7.5 |
D195 |
195 |
4 |
185.5 |
225 |
190 |
4.15 |
7.5 |
D200 |
200 |
4 |
190.5 |
230 |
195 |
4.15 |
7.5 |
D210 |
210 |
5 |
198 |
240 |
204 |
4.15 |
9 |
D220 |
220 |
5 |
208 |
250 |
214 |
5.15 |
9 |
D230 |
230 |
5 |
218 |
260 |
224 |
5.15 |
9 |
D240 |
240 |
5 |
228 |
270 |
234 |
5.15 |
9 |
D250 |
250 |
5 |
238 |
280 |
244 |
5.15 |
9 |
D260 |
260 |
5 |
245 |
294 |
252 |
5.15 |
12 |
D270 |
270 |
5 |
255 |
304 |
262 |
5.15 |
12 |
D280 |
280 |
5 |
265 |
314 |
272 |
5.15 |
12 |
D290 |
290 |
5 |
275 |
324 |
282 |
5.15 |
12 |
D300 |
300 |
5 |
285 |
334 |
292 |
5.15 |
12 |
