Шайбы и кольца – общий обзор и особенности применения

Зачем нужны шайбы: базовые функции и принцип работы

Шайба - это крепёжное изделие, которое устанавливают под гайку или головку болта. Её применение решает сразу несколько задач:

• Увеличивает площадь опорной поверхности. За счёт этого снижается давление на материал детали, что особенно важно при работе с мягкими или хрупкими основаниями (например, деревом или пластиком).
• Защищает сопрягаемые поверхности от повреждений. При затяжке крепежа шайба предотвращает вдавливание головки болта или гайки в материал.
• Предотвращает самоотвинчивание. Специальные стопорные шайбы блокируют проворачивание крепежа под вибрацией или динамическими нагрузками.
• Обеспечивает уплотнение соединения. В сочетании с прокладками шайбы помогают добиться герметичности узла.

Чаще всего под шайбой подразумевают круглый диск с отверстием посередине - это так называемая круглая плоская шайба. Её характеристики описывают тремя параметрами:

• Номинальный (внутренний) диаметр (d) - соответствует диаметру болта, с которым совместима шайба (например, М6).
• Наружный диаметр (D).
• Толщина (s).

Важным параметром считается соотношение D/d: для основной плоской шайбы оно составляет 2 ± 0,3. Ширина шайбы - это половина разницы между наружным и внутренним диаметром.

Основные виды плоских шайб и их специфика

Плоские шайбы различаются по назначению и геометрии. В таблице ниже - наиболее распространённые типы по стандартам DIN и их ключевые особенности:

Как видно из таблицы, диапазоны размеров часто пересекаются, поэтому для подбора оптимального варианта удобно использовать таблицы с фильтрацией по параметрам.

Стопорные шайбы: защита от самоотвинчивания

Одна из главных проблем резьбовых соединений - самопроизвольное ослабление под вибрацией. Для решения этой задачи применяют стопорные шайбы. Рассмотрим самые популярные варианты.

Пружинная разрезная шайба (шайба Гровера)

Шайба DIN 127 B (или шайба Гровера) - классическое решение для стопорения. Несмотря на то, что стандарт DIN 127 считается устаревшим, изделие остаётся востребованным благодаря простоте и доступности. Принцип работы основан на упругой деформации: при затяжке острые края шайбы врезаются в поверхности, создавая дополнительное сопротивление провороту.

Шайбы с упругими зубцами

Более современные варианты - стопорные шайбы с насечёнными зубцами по стандарту DIN 6797 и DIN 6798. Они выпускаются в трёх исполнениях:

• Форма А - внешние зубцы.
• Форма J - внутренние зубцы.
• Форма V - вогнутая конструкция.

Зубцы обеспечивают надёжный захват поверхностей, предотвращая проворачивание даже при значительных вибрациях.

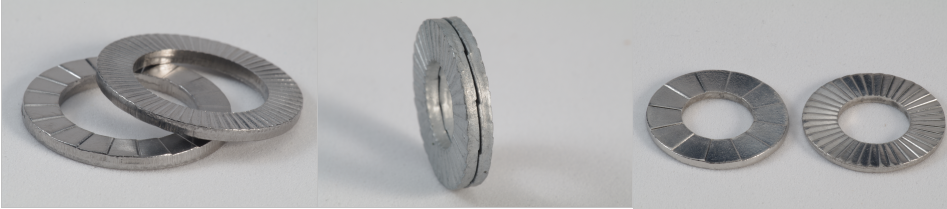

Клиновые шайбы INFIX

Для ответственных соединений в условиях высоких динамических нагрузок используют клиновые шайбы INFIX. Система состоит из двух одинаковых шайб с клиновыми выступами и радиальной зубчатой насечкой. При монтаже шайбы устанавливают клиновыми сторонами друг к другу.

Принцип работы:

1. При затяжке клиновые выступы упираются друг в друга, блокируя поворот шайб.
2. Радиальные зубцы вдавливаются в сопрягаемые поверхности, создавая жёсткую связь.
3. При попытке откручивания клиновые поверхности увеличивают необходимый крутящий момент, препятствуя самопроизвольному ослаблению.

Преимущества клиновых шайб INFIX:

• не требуют предварительной подготовки поверхностей;
• допускают многократное использование;
• просты в монтаже и демонтаже;
• сертифицированы для работы в условиях вибрации и динамических нагрузок.

Стопорные шайбы с лапками и быстросъёмные варианты

Для фиксации на углах и гранях применяют шайбы с лапками (DIN 93 и DIN 463).

Для стопорения подшипников качения используют многолапчатые шайбы (DIN 5406 и DIN 70952), которые отличаются расположением зубьев и ориентацией фиксирующей лапки.

Быстросъёмные решения представлены шайбами DIN 6799 (для канавки на валу) и Star-Lock (для монтажа на валу).

Star-Lock выпускается в двух исполнениях: открытое (А) и с колпачком (В), а также в вариантах для квадратных валов и разных диаметров.

Шайбы сложных форм: специализированные решения

Некоторые шайбы имеют нестандартную геометрию для решения узких задач:

• Косые четырёхугольные шайбы (DIN 434 для швеллеров, DIN 435 для двутавров) компенсируют уклон полок (8 % и 14 % соответственно).

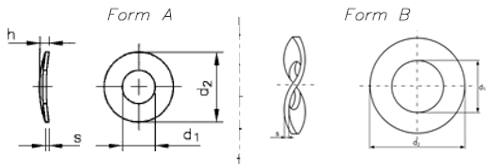

• Пружинные шайбы (DIN 128) бывают изогнутыми (форма А) и волнистыми (форма В).

• Пружинные шайбы DIN 137 - также 2х форм - А и В, создают дополнительное усилие затяжки.

• Шайба цельная зажимная упругая для резьбовых соединений DIN 6796

• Шайба цельная упругая с прокладкой из атмосферостойкой нестареющей резины EPDM.

• Сферические и конические шайбы (DIN 6319) компенсируют несоосность деталей в станочных приспособлениях.

• Декоративные шайбы-«розетки» скрывают потайные головки крепежа и придают соединению эстетичный вид.

Контактная рифлёная шайба

Контактная рифлёная шайба имеет на рабочей поверхности острые выступы, предназначенные для процарапывания покрытия или продуктов коррозии и тем самым обеспечивающие надёжный контакт соединения.

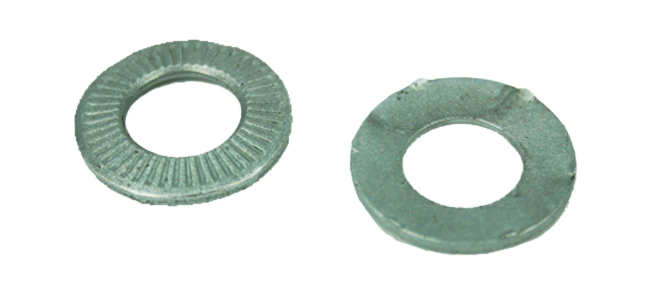

Стопорные шайбы с зубцами и насечками

Также существуют несколько вариантов упругих стопорных шайб с зубцами и различными типами насечек. Изготавливают их чаще из пружинной стали и наносят цинк-ламельное покрытие. Разные производители называют их по-разному: SCHNORR, Sperrkant или просто по номеру артикула, – но принцип работы  и габариты у них схожи. В основном различают по наружному диаметру – узкие, средние и широкие.

Стопорные и уплотнительные кольца: близкие «родственники» шайб

Стопорные кольца (иногда их называют кольцами Зегера) функционально близки к стопорным шайбам, но имеют другую конструкцию. Они предназначены для фиксации деталей на валах или в отверстиях.

Основные типы:

• Эксцентрическое наружное кольцо для вала (DIN 471).

• Эксцентрическое внутреннее кольцо для отверстия (DIN 472).

Уплотнительные кольца (например, DIN 7603 A) используют для герметизации резьбовых пробок. Их изготавливают из мягких металлов (меди или алюминия), чтобы обеспечить плотное прилегание. В ассортименте большинства поставщиков чаще встречаются медные кольца — они устойчивы к коррозии и подходят для широкого спектра задач.

Как выбрать шайбу или кольцо: практические рекомендации

При подборе крепёжных элементов учитывайте следующие факторы:

1. Тип нагрузки. Для статических соединений подойдут плоские шайбы, для вибрационных - стопорные.
2. Материал сопрягаемых деталей. Мягкие материалы требуют увеличенной площади опоры (кузовные или увеличенные шайбы).
3. Условия эксплуатации. В агрессивных средах выбирайте изделия с защитным покрытием (цинк-ламельное, гальваническое).
4. Точность сборки. Для компенсации несоосности используйте сферические или косые шайбы.
5. Требования к монтажу. Если важна скорость установки, рассмотрите быстросъёмные варианты (Star-Lock, DIN 6799).

Шайбы и стопорные кольца - это не просто вспомогательные элементы, а ключевые компоненты надёжного крепёжного соединения. От правильного выбора типа и размера зависит долговечность всей конструкции. Учитывайте специфику задачи, условия эксплуатации и требования к монтажу - и вы сможете подобрать оптимальное решение для любого проекта.
