Шайба DIN 1440

Шайбы

Шайба DIN 1440 (аналог EN ISO 8738)

Заказать товар
Версия для печати

для пальцев (осей), класс точности А

Заказать товар
Шайба DIN 1440 для пальцев

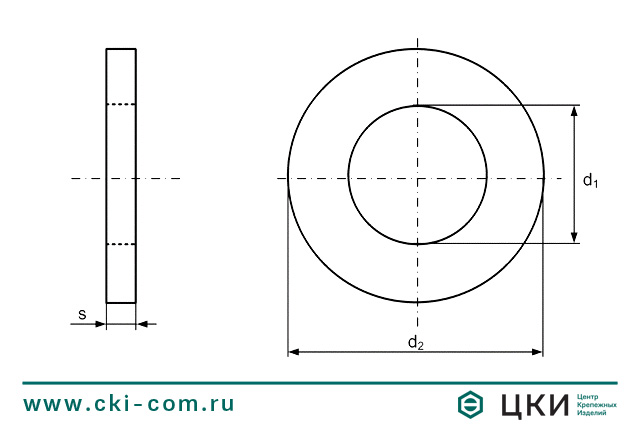

Шайба DIN 1440 для пальцев (чертеж)
Шайба DIN 1440 для пальцев
Шайба DIN 1440 для пальцев (чертеж)

Размерная таблица: шайба DIN 1440

Для пальцев диаметром d1 d2 s
3 3 6 0.8
4 4 8 0.8
5 5 10 0.8
6 6 12 1.6
7 7 14 1.6
8 8 16 2
10 10 20 2.5
12 12 25 3
14 14 28 3
16 16 28 3
18 18 30 4
20 20 32 4
22 22 34 4
25 25 40 4
28 28 42 5
30 30 45 5
32 32 50 5
35 35 52 6
36 36 52 6
40 40 58 6
45 45 62 7
50 50 68 8

Шайба DIN 1440 для пальцев (чертеж)

Материал / покрытие

  • Сталь / Без покрытия
  • Нержавеющая кислотостойкая сталь A4 (аналог 10Х17Н13М2)
  • Нержавеющая сталь А2 (аналог 08Х18Н10)
