Шайба ГОСТ 32484.6

Аналог ГОСТ 22355-77 / ГОСТ Р 52646-2006 / EN 14399.6

Материал: высокопрочная сталь.
Применение: предназначена предварительно напряжённых резьбовых соединений системы HR и HV.
Особенности: плоская шайба с фаской.

Размеры

Купить

Удобная оплата. По счету или банковской картой

Доставка. По всей территории России

Качество. Входной контроль каждой партии товара в лаборатории ЦКИ

Фильтры

Шайба ГОСТ 32484.6 - плоская шайба с фаской.

Применение: используется в составе болтокомплектов для предварительно напряжённых резьбовых соединений системы HR и HV. Используется при возведении стальных металлических конструкций в строительстве, опор ЛЭП, мостов, дорожных сооружений, промышленных зданий и ферм.

Особенности:

Шайба имеет класс прочности 10.9, в составе болтокомплекта способна выдерживать большие нагрузки.
Изготавливается из стали высокого качества и упрочняется по новейшей технологии термической обработки, включающей закалку и отпуск.
Применяется в составе болтокомплектов совместно с болтами ГОСТ 32484.3 и гайками ГОСТ 32484.3.
Твёрдость 300 - 370 HV.
Поставляется без покрытия либо с термодиффузионным цинковым покрытием по ГОСТ Р 9.316-2006 класс 3.
Аналог EN 14399.6, прямая замена ГОСТ 22355-77 / ГОСТ Р 52646-2006

Вы можете заказать покраску данного изделия в ЦКИ

Подробнее об услуге покраски

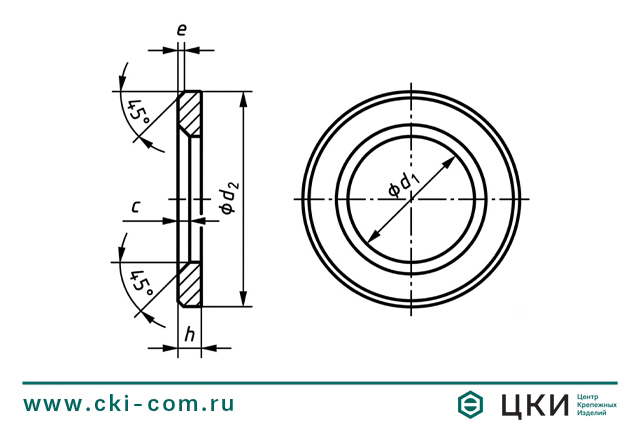

Диаметр резьбы		М12	М(14*)	М16	М(18*)	М20	М22	М24	М27	М30	М36
Внутренний диаметр, d1	не менее	13	15	17	19	21	23	25	28	31	37
Внутренний диаметр, d1	не более	13,27	15,27	17,27	19,33	21,33	23,33	25,33	28,52	3162	37,62
Внешний диаметр, d2	не менее	23,48	27,48	29,48	33,38	36,38	38,38	43,38	49	54,80	64,80
Внешний диаметр, d2	не более	24	28	30	34	37	39	44	52	56	66
Высота шайбы, h	номин.	3	3	4	4	4	4	4	5	5	64,8
	не менее	2,7	2,7	3,7	3,7	3,7	3,7	3,7	4,4	4,4	5,4
	не более	3,3	3,3	4,3	4,3	4,3	4,3	4,3	5,6	5,6	6,6
Глубина внешней фаски, e	номин.= не менее	0,5	0,5	0,75	0,75	0,75	0,75	0,75	1,0	1,0	1,25
Глубина внешней фаски, e	не более	1,0	1,0	1,50	1,50	1,50	1,50	1,50	2,0	2,0	2,50
Глубина внутренней фаски, c	не менее	1,6	1,6	1,8	2,0	2,0	2,0	2,5	2,5	2,5	2,5
Глубина внутренней фаски, c	не более	1,9	1,9	1,9	2,5	2,5	2,5	2,5	3,0	3,0	3,0
