Шайба DIN 6319 D

Шайбы

Шайба DIN 6319 D (аналог ГОСТ 13438-68)

Заказать товар
Версия для печати

с коническим углублением, для станочных приспособлений

Заказать товар

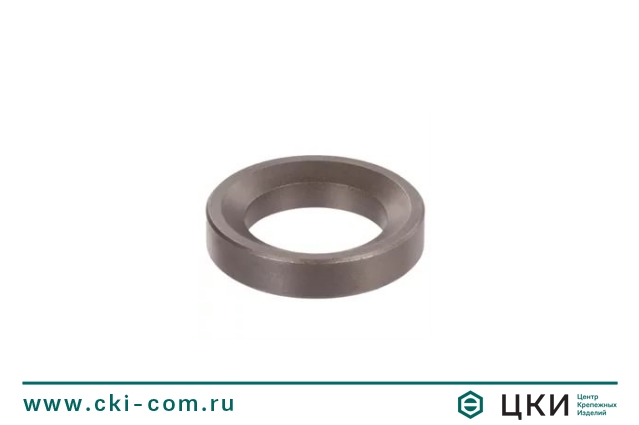

Шайба DIN 6319 D для станочных приспособлений

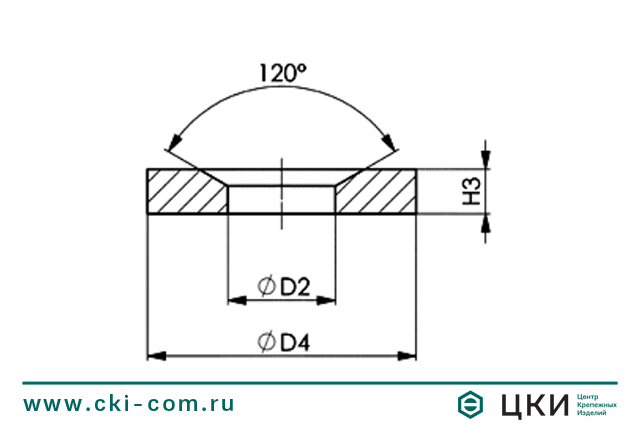

Шайба коническая DIN 6319 D чертёж
Шайба DIN 6319 D для станочных приспособлений

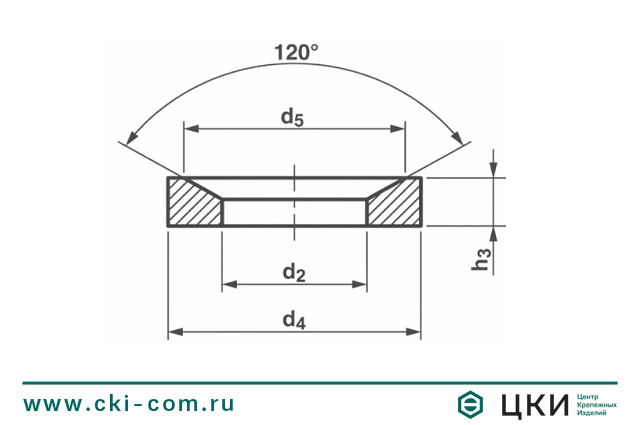

Шайба коническая DIN 6319 D чертёж

Размерная таблица: шайба DIN 6319 D



Для винтов диаметром D2 D4 H3
М6 7.1 12 2.8
М8 9.6 17 3.5
М10 12 21 4.2
М12 14.2 24 5
М14 16.5 28 5.6
М16 19 30 6.2
М20 23.2 36 7.5
М24 28 44 9.5
М30 35 56 12
М36 42 68 15
М42 49 78 18
М48 56 92 22



Шайба коническая DIN 6319 D чертёж



Материал / покрытие

  • Нержавеющая сталь А2 (аналог 08Х18Н10)
  • Сталь закалённая улучшенная

Описание

Есть аналогичная по размеру форма G, отличается только твердостью.

Тип D: цементированная сталь (глубина цементации 0,2 - 0,4 мм), твердость по Виккерсу (550 + 100) HV 10.
Тип G: закаленная и отпущенная сталь, твердость по Виккерсу (350 + 80) HV 30.



Шайбы сферические и конические по DIN6319 с выгнутой и вогнутой поверхностью чаще всего применяются в станочных приспособлениях, для скрепления деталей на не параллельных плоскостях.
