Шайба утолщённая DIN 7349

Шайбы

Шайба утолщённая DIN 7349

Заказать товар
Версия для печати

для болтовых соединений с тяжёлыми пружинными штифтами (втулками) DIN 1481

Заказать товар

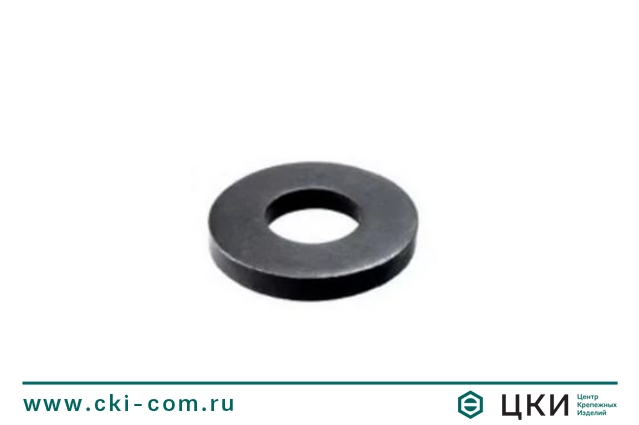

Шайба DIN 7349 утолщённая

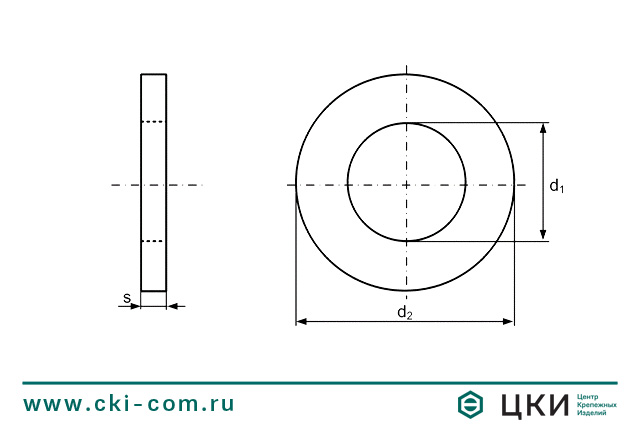

Шайба DIN 7349 утолщённая (чертёж)
Шайба DIN 7349 утолщённая
Шайба DIN 7349 утолщённая (чертёж)

Размерная таблица шайбы утолщённой DIN 7349



Для болтов диаметром Для штифтов по DIN 1481 с номинальным диаметром d1 d2 s
М3 6 3.2 9 1
М4 8 4.3 12 1.6
М5 10 5.3 15 2
М6 12 6.4 17 3
М8 16 8.4 21 4
М10 18 10.5 25 4
М12 21 13 30 6
М16 28 17 40 6
М20 35 21 44 8
М24 40 25 50 10
М30 50 31 68 10

Шайба DIN 7349 утолщённая (чертёж)

Материал / покрытие

  • Нержавеющая сталь А2 (аналог 08Х18Н10)
  • Сталь / Гальваническое цинкование
  • Нержавеющая кислотостойкая сталь A4 (аналог 10Х17Н13М2)

Описание

Шайба утолщённая DIN 7349 для болтовых соединений с тяжёлыми пружинными штифтами.

В стандартном исполнении из стали твёрдость равна 100 HV. Под заказ возможна поставка шайб твердостью 200 HV.
