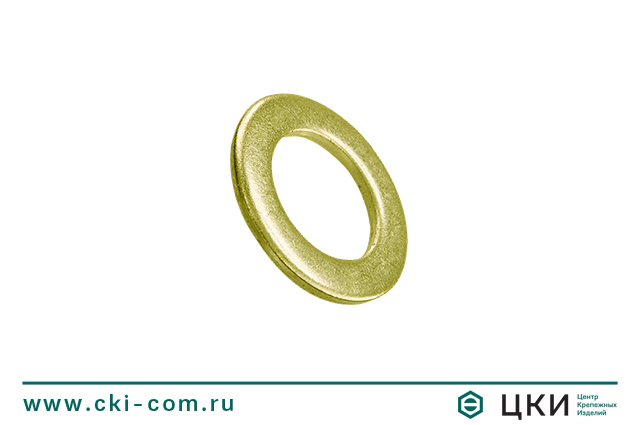

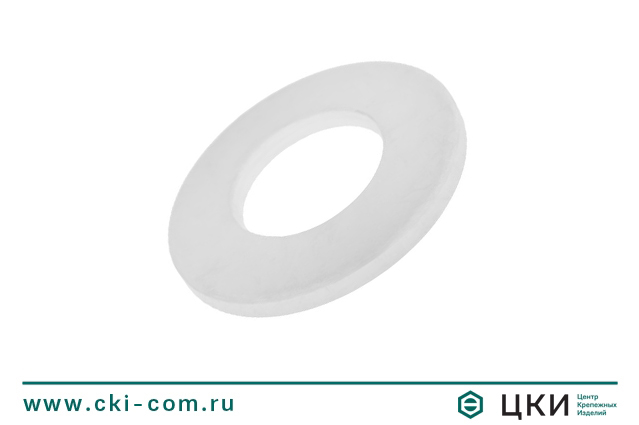

Шайба DIN 125 А
Шайба DIN 125 А
Аналог ГОСТ 11371-78/ ГОСТ 9649-78/ ISO 7089
аналог DIN 126, но более высокий класс точности - A
Отправить запрос-
Удобная оплата. По счету или банковской картой
-
Доставка по всей территории России
-
Качество. Входной контроль каждой партии товара в лаборатории ЦКИ
Настроить параметры изделия
Диаметр
- Диаметр
- М 1.6
- М 2
- М 2.5
- М 3
- М 4
- М 5
- М 6
- М 8
- М10
- М12
- М14
- М16
- М18
- М20
- М22
- М24
- М27
- М30
- М36
- М42
- М48
- М56
Материал
- Материал
- Сталь
- Сталь A2 нержавеющая
- Латунь
- Сталь A4
- Полиамид
- Сталь A2-70
Покрытие
- Покрытие
- Цинк
- без покрытия
Класс прочности
- Класс прочности
- HV200
Длина
- Длина
Артикул | Наименование | Диаметр | Материал | Покрытие | Класс прочности | Длина | Цена | |
43961 | Шайба DIN125А М 1.6 Сталь A2 | М 1.6 | Сталь A2 нержавеющая | 0,65 ₽ | ||||
30753 | Шайба DIN125B М 1.6 Латунь | М 1.6 | Латунь | 17,89 ₽ | ||||
43962 | Шайба DIN125B М 1.6 Сталь Цинк | М 1.6 | Сталь | Цинк | 4,40 ₽ | |||
7595 | Шайба DIN125B М 2 Сталь A2 | М 2 | Сталь A2 нержавеющая | 0,65 ₽ | ||||
5821 | Шайба DIN125B М 2 Сталь A4 | М 2 | Сталь A4 | 0,54 ₽ | ||||
6808 | Шайба DIN125B М 2 Латунь | М 2 | Латунь | 1,27 ₽ | ||||
29388 | Шайба DIN125B М 2 Полиамид | М 2 | Полиамид | 2,16 ₽ | ||||
43969 | Шайба DIN125B М 2 Сталь Цинк | М 2 | Сталь | Цинк | 0,41 ₽ | |||
21145 | Шайба DIN125B М 2.5 Полиамид | М 2.5 | Полиамид | 2,11 ₽ | ||||
43970 | Шайба DIN125B М 2.5 Сталь Цинк | М 2.5 | Сталь | Цинк | 0,79 ₽ | |||
5822 | Шайба DIN125B М 2.5 Сталь A4 | М 2.5 | Сталь A4 | 0,78 ₽ | ||||
6838 | Шайба DIN125B М 2.5 Латунь | М 2.5 | Латунь | 1,70 ₽ | ||||
23501 | Шайба DIN125B М 2.5 Сталь A2 | М 2.5 | Сталь A2 нержавеющая | 0,65 ₽ | ||||
47064 | Шайба DIN125B М 3 Сталь A2 | М 3 | Сталь A2 нержавеющая | 0,65 ₽ | ||||
5823 | Шайба DIN125B М 3 Сталь A4 | М 3 | Сталь A4 | 0,58 ₽ | ||||
6839 | Шайба DIN125B М 3 Латунь | М 3 | Латунь | 1,51 ₽ | ||||
8938 | Шайба DIN125А М 3 Полиамид | М 3 | Полиамид | 1,15 ₽ | ||||
1416 | Шайба DIN125B М 3 Сталь Цинк | М 3 | Сталь | Цинк | 0,16 ₽ | |||
4178 | Шайба DIN125B М 4 Латунь | М 4 | Латунь | 3,23 ₽ | ||||
178 | Шайба DIN125B М 4 Сталь Цинк | М 4 | Сталь | Цинк | 0,29 ₽ | |||
19884 | Шайба DIN125B М 4 Полиамид | М 4 | Полиамид | 1,54 ₽ | ||||
51888 | Шайба DIN125B М 4 Сталь без покрытия | М 4 | Сталь | без покрытия | 0,43 ₽ | |||
13193 | Шайба DIN125B М 4 Сталь A4 | М 4 | Сталь A4 | 1,15 ₽ | ||||
47218 | Шайба DIN125B М 4 Сталь A2 | М 4 | Сталь A2 нержавеющая | 0,92 ₽ | ||||
43975 | Шайба DIN125B М 5 Сталь A2 | М 5 | Сталь A2 нержавеющая | 1,10 ₽ | ||||
11096 | Шайба DIN125B М 5 Сталь A4 | М 5 | Сталь A4 | 1,40 ₽ | ||||
51887 | Шайба DIN125B М 5 Сталь без покрытия | М 5 | Сталь | без покрытия | 0,60 ₽ | |||
6796 | Шайба DIN125B М 5 Латунь | М 5 | Латунь | 4,04 ₽ | ||||
19885 | Шайба DIN125B М 5 Полиамид | М 5 | Полиамид | 1,81 ₽ | ||||
179 | Шайба DIN125B М 5 Сталь Цинк | М 5 | Сталь | Цинк | 0,44 ₽ | |||
11097 | Шайба DIN125B М 6 Сталь A4 | М 6 | Сталь A4 | 2,53 ₽ | ||||
43976 | Шайба DIN125B М 6 Сталь A2-70 | М 6 | Сталь A2-70 | 1,93 ₽ | ||||
51891 | Шайба DIN125B М 6 Сталь без покрытия | М 6 | Сталь | без покрытия | 0,98 ₽ | |||
4022 | Шайба DIN125B М 6 Латунь | М 6 | Латунь | 8,23 ₽ | ||||
19886 | Шайба DIN125B М 6 Полиамид | М 6 | Полиамид | 2,36 ₽ | ||||
1042 | Шайба DIN125B М 6 Сталь Цинк | М 6 | Сталь | Цинк | 0,78 ₽ | |||
4023 | Шайба DIN125B М 8 Латунь | М 8 | Латунь | 15,32 ₽ | ||||
19887 | Шайба DIN125B М 8 Полиамид | М 8 | Полиамид | 2,94 ₽ | ||||
54507 | Шайба DIN125B М 8 Сталь HV200 Цинк | М 8 | Сталь | Цинк | HV200 | 17,80 ₽ | ||
46301 | Шайба DIN125B М 8 Сталь без покрытия | М 8 | Сталь | без покрытия | 1,70 ₽ | |||
3089 | Шайба DIN125B М 8 Сталь A4 | М 8 | Сталь A4 | 4,51 ₽ | ||||
43981 | Шайба DIN125B М 8 Сталь A2 | М 8 | Сталь A2 нержавеющая | 3,08 ₽ | ||||
180 | Шайба DIN125B М 8 Сталь Цинк | М 8 | Сталь | Цинк | 1,70 ₽ | |||
43982 | Шайба DIN125B М10 Сталь A2 | М10 | Сталь A2 нержавеющая | 5,63 ₽ | ||||
51889 | Шайба DIN125B М10 Сталь без покрытия | М10 | Сталь | без покрытия | 2,94 ₽ | |||
6784 | Шайба DIN125B М10 Латунь | М10 | Латунь | 27,07 ₽ | ||||
19888 | Шайба DIN125B М10 Полиамид | М10 | Полиамид | 4,18 ₽ | ||||
176 | Шайба DIN125B М10 Сталь Цинк | М10 | Сталь | Цинк | 2,47 ₽ | |||
8140 | Шайба DIN125B М10 Сталь A4 | М10 | Сталь A4 | 8,41 ₽ | ||||
19889 | Шайба DIN125B М12 Полиамид | М12 | Полиамид | 7,91 ₽ | ||||
43920 | Шайба DIN125B М12 Сталь A2 | М12 | Сталь A2 нержавеющая | 11,77 ₽ | ||||
4747 | Шайба DIN125B М12 Сталь A4 | М12 | Сталь A4 | 15,84 ₽ | ||||
51880 | Шайба DIN125B М12 Сталь без покрытия | М12 | Сталь | без покрытия | 1,82 ₽ | |||
6785 | Шайба DIN125B М12 Латунь | М12 | Латунь | 44,69 ₽ | ||||
177 | Шайба DIN125B М12 Сталь Цинк | М12 | Сталь | Цинк | 4,01 ₽ | |||
6299 | Шайба DIN125B М14 Сталь A2 | М14 | Сталь A2 нержавеющая | 15,90 ₽ | ||||
27280 | Шайба DIN125B М14 Сталь A4 | М14 | Сталь A4 | 21,83 ₽ | ||||
2714 | Шайба DIN125B М14 Сталь Цинк | М14 | Сталь | Цинк | 5,60 ₽ | |||
51885 | Шайба DIN125B М16 Сталь без покрытия | М16 | Сталь | без покрытия | 3,28 ₽ | |||
19890 | Шайба DIN125B М16 Полиамид | М16 | Полиамид | 12,68 ₽ | ||||
6786 | Шайба DIN125B М16 Латунь | М16 | Латунь | 90,65 ₽ | ||||
11902 | Шайба DIN125B М16 Сталь A4 | М16 | Сталь A4 | 27,42 ₽ | ||||
47052 | Шайба DIN125B М16 Сталь A2 | М16 | Сталь A2 нержавеющая | 18,78 ₽ | ||||
1442 | Шайба DIN125B М16 Сталь Цинк | М16 | Сталь | Цинк | 6,85 ₽ | |||
2408 | Шайба DIN125B М18 Сталь Цинк | М18 | Сталь | Цинк | 8,77 ₽ | |||
23518 | Шайба DIN125B М18 Сталь A2 | М18 | Сталь A2 нержавеющая | 25,70 ₽ | ||||
6300 | Шайба DIN125B М18 Сталь A4 | М18 | Сталь A4 | 17,76 ₽ | ||||
5744 | Шайба DIN125B М20 Сталь A2 | М20 | Сталь A2 нержавеющая | 29,69 ₽ | ||||
13194 | Шайба DIN125B М20 Сталь A4 | М20 | Сталь A4 | 42,41 ₽ | ||||
51883 | Шайба DIN125B М20 Сталь без покрытия | М20 | Сталь | без покрытия | 6,46 ₽ | |||
12698 | Шайба DIN125B М20 Латунь | М20 | Латунь | 65,68 ₽ | ||||
1041 | Шайба DIN125B М20 Сталь Цинк | М20 | Сталь | Цинк | 10,61 ₽ | |||
33944 | Шайба DIN125B М22 Сталь A2 | М22 | Сталь A2 нержавеющая | 25,45 ₽ | ||||
3345 | Шайба DIN125B М22 Сталь Цинк | М22 | Сталь | Цинк | 10,99 ₽ | |||
14759 | Шайба DIN125B М24 Сталь A2 | М24 | Сталь A2 нержавеющая | 56,02 ₽ | ||||
22330 | Шайба DIN125B М24 Сталь A4 | М24 | Сталь A4 | 55,62 ₽ | ||||
2409 | Шайба DIN125B М24 Сталь Цинк | М24 | Сталь | Цинк | 18,12 ₽ | |||
3346 | Шайба DIN125B М27 Сталь Цинк | М27 | Сталь | Цинк | 31,37 ₽ | |||
24891 | Шайба DIN125B М27 Сталь A2 | М27 | Сталь A2 нержавеющая | 67,20 ₽ | ||||
49494 | Шайба DIN125B М27 Латунь | М27 | Латунь | 329,26 ₽ | ||||
47995 | Шайба DIN125B М30 Сталь Цинк | М30 | Сталь | Цинк | 39,59 ₽ | |||
3347 | Шайба DIN125B М30 Сталь Цинк | М30 | Сталь | Цинк | 38,65 ₽ | |||
33254 | Шайба DIN125B М36 Сталь A2 | М36 | Сталь A2 нержавеющая | 126,79 ₽ | ||||
3349 | Шайба DIN125B М36 Сталь Цинк | М36 | Сталь | Цинк | 54,85 ₽ | |||
6746 | Шайба DIN125B М42 Сталь Цинк | М42 | Сталь | Цинк | 124,85 ₽ | |||
10742 | Шайба DIN125B М48 Сталь Цинк | М48 | Сталь | Цинк | 156,50 ₽ | |||
28288 | Шайба DIN125B М56 Сталь Цинк | М56 | Сталь | Цинк | 174,24 ₽ |

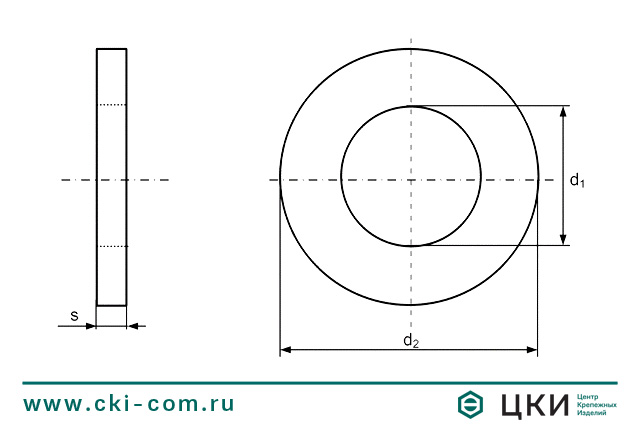

Размерная таблица: шайба DIN 125 А
Для винтов диаметром | d1 | d2 | s |
М1.6 | 1.7 | 4 | 0.3 |
М2 | 2.2 | 5 | 0.3 |
М2.5 | 2.7 | 6 | 0.5 |
М3 | 3.2 | 7 | 0.5 |
М4 | 4.3 | 9 | 0.8 |
М5 | 5.3 | 10 | 1 |
М6 | 6.4 | 12 | 1.6 |
М8 | 8.4 | 16 | 1.6 |
М10 | 10.5 | 20 | 2 |
М12 | 13 | 24 | 2.5 |
М14 | 15 | 28 | 2.5 |
М16 | 17 | 30 | 3 |
М18 | 19 | 34 | 3 |
М20 | 21 | 37 | 3 |
М22 | 23 | 39 | 3 |
М24 | 25 | 44 | 4 |
М27 | 28 | 50 | 4 |
М30 | 31 | 56 | 4 |
М33 | 34 | 60 | 5 |
М36 | 37 | 66 | 5 |
М39 | 40 | 72 | 6 |
М42 | 43 | 78 | 7 |
М48 | 50 | 92 | 8 |
М52 | 54 | 98 | 8 |
М56 | 58 | 105 | 9 |
М60 | 62 | 110 | 9 |
М64 | 66 | 115 | 9 |
М68 | 70 | 120 | 10 |
М72 | 74 | 125 | 10 |
М76 | 78 | 135 | 10 |
М80 | 82 | 140 |
12 |
Вариант исполнения сталь/горячий цинк поставляется по DIN 126.
DIN 126 аналогичен DIN 125 без фаски, но имеет более низкий класс точности - С
Применение:
- Шайба плоская DIN 125 является самым часто применяемым и распространенным типом шайб.
- В стандартном исполнении (по умолчанию) шайбы изготовлены из стали твердостью 140 HV (по Викерсу).
- Возможны также варианты исполнения более высоких классов прочности: 250 HV и 300 HV.
- Такие шайбы можно применять с высокопрочным крепежом классов прочности 10.9 и 12.9
- Если резьбовое соединение идет с гайкой, то берут две шайбы – одну по головку болта (винта), другую под гайку.
- Если вкручивают в тело, то применяется одна шайба.
Характеристики:
- Стандартная плоская шайба DIN 125 используется для фиксации резьбовых соединений. Имеет вид плоского диска с гладким цилиндрическим отверстием посередине, в которое устанавливается винт.
- Форма данной шайбы позволяет увеличить площадь прижатия головки винта или гайки к поверхности заготовки и тем самым сделать соединение более надёжным.
- Использование плоской шайбы DIN 125 позволяет избежать произвольного раскручивания винта под воздействием вибрации и продавливания материала при слишком сильном затягивании винта.
- Основная нагрузка приходится на шайбу, поэтому поверхность установки не деформируется.
- Изготавливается из высокопрочной оцинкованной стали, устойчива к коррозии.
- Внутреннее отверстие соответствует размерам метрического крепежа.
- Является аналогом стандартов ISO 7089-90 и ГОСТ 11371-78.
