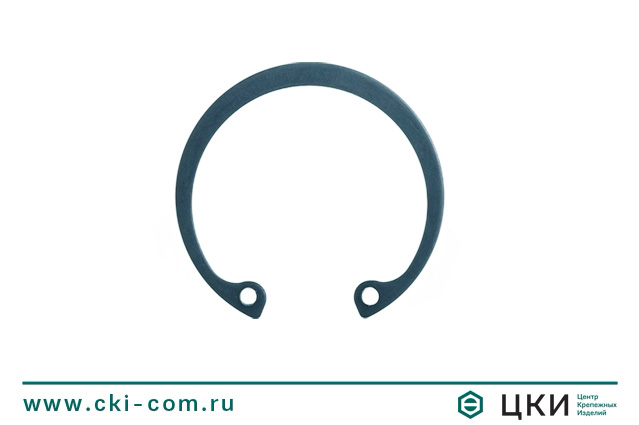

Кольцо стопорное DIN 472

Аналог ГОСТ 13943-86
Материал: сталь, нержавеющая сталь.
Применение: используется для фиксации вращающегося элемента, а так же для фиксации рычагов и тяг.
Особенности: внутреннее эксцентрическое кольцо прямоугольного сечения с переменным углом по периметру, "ушки" на концах.
Размеры
Удобная оплата. По счету или банковской картой
Доставка. По всей территории России
Качество. Входной контроль каждой партии товара в лаборатории ЦКИ
Фильтры
Артикул
Диаметр
Материал
Покрытие
Вес
Цена
44946
D260
сталь
оксидированное

4 222,26 ₽
47144
D102
сталь
оксидированное

140,70 ₽
47145
D108
сталь
оксидированное

471,28 ₽
4833
D220
сталь
оксидированное

10,08 ₽
3504
D80
сталь
оксидированное

161,66 ₽
28696
D320
сталь A2 нержавеющая

260,34 ₽
33054
D130
сталь A2 нержавеющая

1 685,25 ₽
12992
D270
сталь
оксидированное

2 110,51 ₽
13309
D39
сталь
оксидированное

38,91 ₽
13310
D41
сталь
оксидированное

44,64 ₽
14078
D225
сталь
оксидированное

1 623,24 ₽
1593
D40
сталь
оксидированное

46,96 ₽
18360
D 8
сталь
оксидированное

4,98 ₽
20052
D82
сталь
оксидированное

148,66 ₽
2087
D68
сталь
оксидированное

106,43 ₽
21930
D190
сталь
оксидированное

639,02 ₽
23108
D180
сталь
оксидированное

1 296,89 ₽
24408
D230
сталь
оксидированное

2 960,59 ₽
2472
D42
сталь
оксидированное

47,27 ₽
25305
D220
сталь
оксидированное

2 851,65 ₽
25544
D240
сталь
оксидированное

3 393,84 ₽
2619
D52
сталь
оксидированное

82,14 ₽
26325
D77
сталь
оксидированное

53,01 ₽
26327
D78
сталь
оксидированное

129,83 ₽
27148
D230
сталь
оксидированное

14,16 ₽
27149
D43
сталь
оксидированное

23,53 ₽
27150
D67
сталь
оксидированное

48,91 ₽
27151
D87
сталь
оксидированное

46,73 ₽
27152
D88
сталь
оксидированное

87,79 ₽
27539
D 9
сталь
оксидированное

4,54 ₽
28315
D290
сталь
оксидированное

22,58 ₽
28316
D31
сталь
оксидированное

36,54 ₽
28317
D92
сталь
оксидированное

159,14 ₽
28340
D63
сталь
оксидированное

93,48 ₽
28732
D175
сталь
оксидированное

651,33 ₽
28733
D98
сталь
оксидированное

125,36 ₽
5981
D28
сталь
оксидированное

14,07 ₽
6062
D37
сталь
оксидированное

36,79 ₽
6063
D75
сталь
оксидированное

122,66 ₽
6169
D62
сталь
оксидированное

72,06 ₽
6172
D47
сталь
оксидированное

58,31 ₽
6332
D130
сталь
оксидированное

859,77 ₽
6345
D90
сталь
оксидированное

86,38 ₽
6365
D50
сталь
оксидированное

47,72 ₽
6420
D65
сталь
оксидированное

114,50 ₽
6542
D170
сталь
оксидированное

785,65 ₽
6581
D120
сталь
оксидированное

6,40 ₽
6653
D70
сталь
оксидированное

107,24 ₽
6654
D85
сталь
оксидированное

187,57 ₽
6655
D190
сталь
оксидированное

8,06 ₽
6656
D33
сталь
оксидированное

30,39 ₽
6657
D45
сталь
оксидированное

48,98 ₽
6658
D60
сталь
оксидированное

80,73 ₽
6795
D135
сталь
оксидированное

99,98 ₽
7011
D56
сталь
оксидированное

90,91 ₽
7038
D145
сталь
оксидированное

813,92 ₽
7445
D125
сталь
оксидированное

682,89 ₽
7454
D36
сталь
оксидированное

33,21 ₽
7632
D100
сталь
оксидированное

5,19 ₽
7633
D34
сталь
оксидированное

29,94 ₽
7634
D44
сталь
оксидированное

42,78 ₽
7635
D46
сталь
оксидированное

50,09 ₽
7636
D48
сталь
оксидированное

59,97 ₽
7637
D54
сталь
оксидированное

86,22 ₽
7915
D120
сталь
оксидированное

542,89 ₽
8171
D150
сталь
оксидированное

720,99 ₽
8337
D155
сталь
оксидированное

449,16 ₽
8376
D11
сталь
оксидированное

5,34 ₽
8794
D105
сталь
оксидированное

365,66 ₽
8795
D200
сталь
оксидированное

1 421,27 ₽
8806
D95
сталь
оксидированное

216,19 ₽
8807
D210
сталь
оксидированное

10,48 ₽
9121
D160
сталь
оксидированное

979,76 ₽
9285
D215
сталь
оксидированное

2 853,16 ₽
9336
D210
сталь
оксидированное

2 138,63 ₽
9937
D64
сталь
оксидированное

113,54 ₽
10868
D290
сталь 14Н
оксидированное

4 329,34 ₽
11828
D165
сталь
оксидированное

1 109,82 ₽
12299
D250
сталь
оксидированное

4 055,66 ₽
4920
D38, M12-M15
сталь
оксидированное

42,83 ₽
4990
D58
сталь
оксидированное

73,57 ₽
5246
D20
сталь
оксидированное

10,08 ₽
5322
D170
сталь
оксидированное

7,56 ₽
5436
D15
сталь
оксидированное

5,54 ₽
5437
D180
сталь
оксидированное

8,82 ₽
5438
D260
сталь
оксидированное

14,31 ₽
5470
D30
сталь
оксидированное

22,62 ₽
5471
D35
сталь
оксидированное

24,94 ₽
5472
D55
сталь
оксидированное

73,78 ₽
5473
D115
сталь
оксидированное

391,51 ₽
5479
D14*5.5 (12х14)
сталь
оксидированное

6,60 ₽
5480
D240
сталь
оксидированное

14,52 ₽
5481
D25
сталь
оксидированное

12,39 ₽
5482
D270
сталь
оксидированное

18,39 ₽
5583
D16*5.3-5,5
сталь
оксидированное

8,97 ₽
5730
D110
сталь
оксидированное

443,57 ₽
5731
D100
сталь
оксидированное

253,18 ₽
5732
D140
сталь
оксидированное

793,25 ₽
5733
D130
сталь
оксидированное

5,04 ₽
5917
D72
сталь
оксидированное

127,49 ₽
5931
D320
сталь
оксидированное

24,19 ₽
42974
D120
сталь A2 нержавеющая

79,38 ₽
44839
D47
сталь A2 нержавеющая

599,13 ₽

Кольцо стопорное DIN 472 - это внутреннее эксцентрическое кольцо, предназначенное для крепления деталей в отверстии механического узла.
Данную деталь можно встретить в двигателях или редукторах. С ее помощью закрепляются детали на оси.

Применение: используются для фиксации вращающегося элемента, а так же для фиксации рычагов и тяг. Стопорное внутреннее кольцо широко используется в машиностроении, электронике, автомобильной промышленности, станкостроении.

Особенности:
  • В конструкции крепежа предусмотрены "ушки", что обеспечивает простой монтаж/демонтаж.
  • Изделие имеет прямоугольное сечение с переменным углом по периметру.
  • Изготавливают чаще всего из пружинной стали, которую подвергают специальной химической и термической обработке для повышенной защиты от коррозии.

Полезные материалы


Вы можете заказать покраску данного изделия в ЦКИ
Подробнее об услуге покраски
 Диаметр
 отверстия
Размеры канавки Размеры кольца и вес
Диаметр  Ширина   Глубина  Толщина  Свободный диаметр   Высота выступа   Макс. ширина  Диаметр
 отверстия
Вес  Допустимое значение
радиуса/фаски
Dh Dg Допуск W мин d T Допуск Df Допуск H S Ref R мин кг/1000 R
8 8,4 0,09 0,9 0,2 0,8 -0,05 8,7 0,26 2,4 1,1 1 0,1 0,5
9 9,4 0,09 0,9 0,2 0,8 -0,05 9,8 0,26 2,5 1,3 1 0,13 0,5
10 10,4 0,11 1,1 0,2 1 -0,06 10,8 0,26 3,2 1,4 1,2 0,26 0,5
11 11,4 0,11 1,1 0,2 1 -0,06 11,8 0,26 3,3 1,5 1,2 0,31 0,5
12 12,5 0,11 1,1 0,25 1 -0,06 13 0,26 3,4 1,7 1,5 0,37 0,5
13 13,6 0,11 1,1 0,3 1 -0,06 14,1 0,26 3,6 1,8 1,5 0,42 0,5
14 14,6 0,11 1,1 0,3 1 -0,06 15,1 0,26 3,7 1,3 1,7 0,52 0,5
15 15,7 0,11 1,1 0,35 1 -0,06 16,2 0,26 3,7 2 1,7 0,56 0,5
16 16,8 0,11 1,1 0,4 1 -0,06 17,3 0,26 3,8 2 1,7 0,6 1
17 17,8 0,11 1,1 0,4 1 -0,06 13,3 0,29 3,9 2,1 1,7 0,65 1
18 19 0,12 1,1 0,5 1 -0,06 19,5 0,29 4,1 2,2 2 0,74 1
19 20 0,12 1,1 0,5 1 -0,06 20,5 0,29 4,1 2,2 2 0,83 1
20 21 0,12 1,1 0,5 1 -0,06 21,5 0,29 4,1 2,3 2 0,9 1
21 22 0,12 1,1 0,5 1 -0,06 22,5 0,29 4,2 2,4 2 1 1
22 23 0,12 1,1 0,5 1 -0,06 23,5 0,29 4,2 2,5 2 1,1 1
23 24,1 0,12 1,3 0,55 1,2 -0,06 24,6 0,29 4,2 2,5 2 1,34 1
24 25,2 0,21 1,3 0,6 1,2 -0,06 25,9 0,21 4,4 2,6 2 1,42 1
25 26,2 0,21 1,3 0,6 1,2 -0,06 26,9 0,21 4,5 2,7 2 1,5 1
26 27,2 0,21 1,3 0,6 1,2 -0,06 27,9 0,21 4,7 2,8 2 1,6 1
27 28,4 0,21 1,3 0,7 1,2 -0,06 29,1 0,21 4,7 2,9 2 1,75 1
28 29,4 0,21 1,3 0,7 1,2 -0,06 30,1 0,25 4,8 2,9 2 1,8 1
29 30,4 0,25 1,3 0,7 1,2 -0,06 31,1 0,25 4,8 3 2 1,88 1
30 31,4 0,25 1,3 0,7 1,2 -0,06 32,1 0,25 4,8 3 2 2,06 1
31 32,7 0,25 1,3 0,85 1,2 -0,06 33,4 0,25 5,2 3,1 2,5 2,1 1
32 33,7 0,25 1,3 0,85 1,2 -0,06 34,4 0,25 5,4 3,2 2,5 2,21 1
33 34,7 0,25 1,3 0,85 1,2 -0,06 35,5 0,25 5,4 3,3 2,5 2,4 1
34 35,7 0,25 1,6 0,85 1,5 -0,06 36,5 0,25 5,4 3,3 2,5 3,2 1,5
35 37 0,25 1,6 1 1,5 -0,06 37,8 0,25 5,4 3,4 2,5 3,54 1,5
36 38 0,25 1,6 1 1,5 -0,06 33,8 0,25 5,4 3,5 2,5 3,7 1,5
37 39 0,25 1,6 1 1,5 -0,06 39,8 0,25 5,5 3,6 2,5 3,74 1,5
38 40 0,25 1,6 1 1,5 -0,06 40,8 0,25 5,5 3,7 2,5 3,9 1,5
39 41 0,25 1 60 1 1,5 -0,06 42 0,51 5,6 3,8 2,5 4 1,5
40 42,5 0,25 1,85 1,25 1,75 -0,06 43,5 0,51 5,8 3,9 2,5 4,7 2
41 43,5 0,25 1,85 1,25 1,75 -0,06 44,5 0,51 5,9 4 2,5 5,1 2
42 44,5 0,25 1,85 1,25 1,75 -0,06 45,5 0,51 5,9 4,1 2,5 5,4 2
43 45,5 0,25 1 85 1,25 1,75 -0,06 46,5 0,51 5,9 4,2 2,5 5,6 2
44 46,5 0,25 1,85 0,25 0,75 -0,06 47,5 0,51 6 4,2 2,5 5,8 2
45 47,5 0,25 1,85 1,25 1,75 -0,06 48,5 0,51 6,2 4,3 2,5 6 2
46 48,5 0,25 1,85 1,25 1,75 -0,06 49,5 0,51 6,3 4,4 2,5 6,05 2
47 49,5 0,25 1,85 1,25 1,75 -0,06 50,5 0,64 6,4 4,4 2,5 6,1 2
48 50,5 0,3 1 85 1,25 1,75 -0,06 51,5 0,64 6,4 4,5 2,5 6,7 2
50 53 0,3 215 1,5 2 -0,07 54,2 0,64 6,5 4,6 2,5 7,3 2
51 54 0,3 2,15 1,5 2 -0,07 55,2 0,64 6,5 4,7 2,5 7,75 2
52 55 0,3 215 1,5 2 -0,07 56,2 0,64 6,7 4,7 2,5 8,2 2
53 56 0,3 2,15 1,5 2 -0,07 57,2 0,64 6,7 4,9 2,5 8,22 2
54 57 0,3 215 1,5 2 -0,07 58,2 0,64 6,7 5 2,5 8,25 2

Посмотреть полную размерную таблицу DIN 472

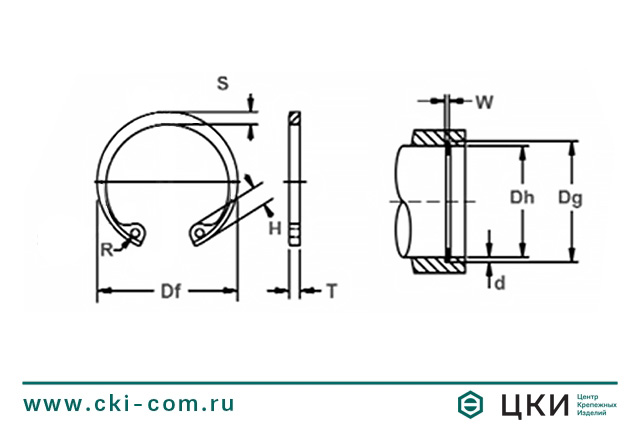

Кольцо стопорное DIN 472 чертеж ЦКИ.jpg
