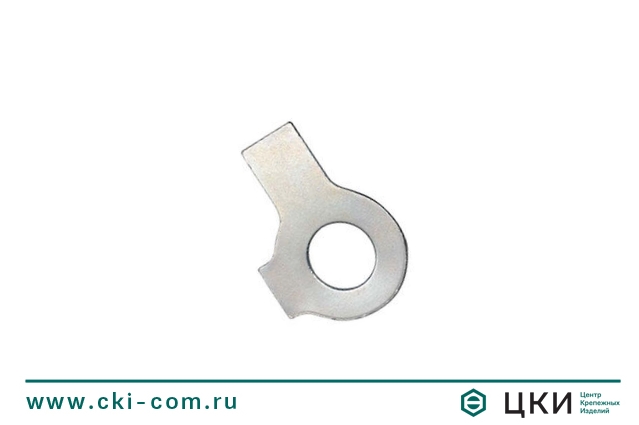

Шайба стопорная DIN 463

Шайба стопорная DIN 463

Аналог ГОСТ 13463-77 / ГОСТ 13464-77

Отправить запрос

с двумя лапками

Отправить запрос
  • payment

    Удобная оплата. По счету или банковской картой

  • delivery

    Доставка по всей территории России

  • like

    Качество. Входной контроль каждой партии товара в лаборатории ЦКИ

Настроить параметры изделия

Артикул Наименование Диаметр Материал Покрытие Длина Цена
28194 Шайба с двумя лапками DIN463 М 3 Сталь Цинк стопорная М 3 Сталь Цинк 6,49 ₽
23924 Шайба с двумя лапками DIN463 М 4 Сталь Цинк стопорная М 4 Сталь Цинк 7,36 ₽
22946 Шайба с двумя лапками DIN463 М 5 Сталь Цинк стопорная М 5 Сталь Цинк 4,21 ₽
7939 Шайба с двумя лапками DIN463 М 6 Сталь Цинк стопорная М 6 Сталь Цинк 6,28 ₽
7940 Шайба с двумя лапками DIN463 М 8 Сталь Цинк стопорная М 8 Сталь Цинк 18,70 ₽
7941 Шайба с двумя лапками DIN463 М10 Сталь Цинк стопорная М10 Сталь Цинк 8,76 ₽
7942 Шайба с двумя лапками DIN463 М12 Сталь Цинк стопорная М12 Сталь Цинк 12,24 ₽
7943 Шайба с двумя лапками DIN463 М14 Сталь Цинк стопорная М14 Сталь Цинк 12,38 ₽
7892 Шайба с двумя лапками DIN463 М16 Сталь Цинк стопорная М16 Сталь Цинк 19,27 ₽
18571 Шайба с двумя лапками DIN463 М18 Сталь Цинк стопорная М18 Сталь Цинк 20,10 ₽
7893 Шайба с двумя лапками DIN463 М20 Сталь Цинк стопорная М20 Сталь Цинк 29,40 ₽
26192 Шайба с двумя лапками DIN463 М22 Сталь Цинк стопорная М22 Сталь Цинк 22,03 ₽
7944 Шайба с двумя лапками DIN463 М24 Сталь Цинк стопорная М24 Сталь Цинк 26,89 ₽
7946 Шайба с двумя лапками DIN463 М30 Сталь Цинк стопорная М30 Сталь Цинк 107,58 ₽

Размерная таблица: стопорная шайба DIN 463



Для болтов диаметром d1 b d2 L1 L2 s
М3 3.2 4 7 13 5 0.38
М4 4.3 5 9 14 6.5 0.38
М5 5.3 6 10 16 8 0.5
М6 6.4 7 12.5 18 9 0.5
М8 8.4 8 17 20 11 0.75
М10 10.5 10 21 22 13 0.75
М12 13 12 24 28 16 1
М14 15 12 28 28 16 1
М16 17 15 30 32 18 1
М18 19 18 34 36 20 1
М20 21 18 37 36 21 1
М22 23 20 39 42 23 1
М24 25 20 44 42 25 1
М27 28 23 50 48 29 1.6
М30 31 26 56 52 32 1.6
М36 37 30 66 60 38 1.6
М42 43 35 78 70 44 1.6
М46 50 40 92 80 50 1.6
М52 54 44 98 85 53 1.6

Шайба стопорная с двумя лапками DIN 463
