Кольцо стопорное DIN 983

Кольцо стопорное DIN 983

Отправить запрос

пружинное; с лапками для вала

Print Версия для печати Отправить запрос
  • payment

    Удобная оплата. По счету или банковской картой

  • delivery

    Доставка по всей территории России

  • like

    Качество. Входной контроль каждой партии товара в лаборатории ЦКИ

Размерная таблица: кольцо стопорное DIN 983

d s d3 а b d5 d2 m n d4
20 1.2 18.5 3.8 2.6 2 19 1.3 1.5 28
25 1.2 23.2 4.3 3 2 23.9 1.3 1.7 34
30 1.5 27.9 4.7 3.5 2 28.6 1.6 2.1 39.9
35 1.5 32.2 5.2 3.8 2.5 33 1.6 3 45.9
40 1.75 36.5 7.2 4.4 2.5 37.5 1.85 3.8 55.1
45 1.75 41.5 7.2 4.7 2.5 42.5 1.85 3.8 60.1
50 2 45.8 8.2 5.1 2.5 47 2.15 4.5 67.2

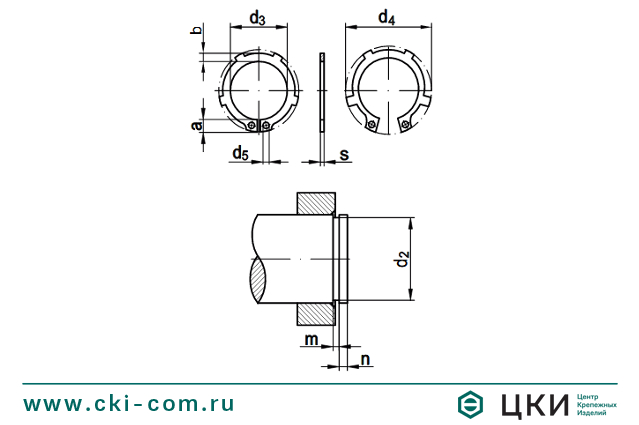

Кольцо стопорное DIN 983 чертёж

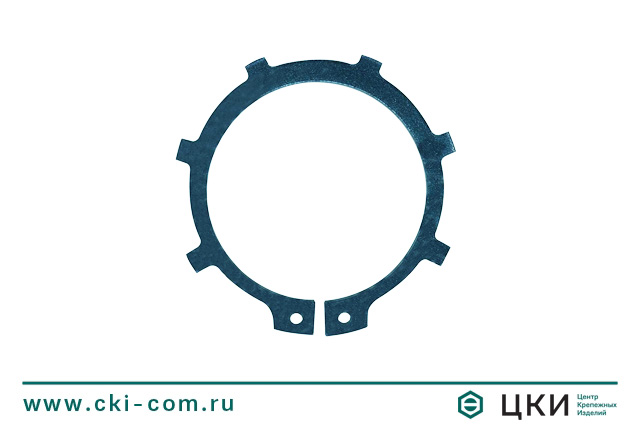

DIN 983 — кольцо стопорное наружное пружинное с лапками для вала. Используется в приборостроении, машиностроении и прочих промышленных отраслях.
