Шайба DIN 134

Шайбы

Размерная таблица: шайба DIN 134

Для винтов диаметром  d1 d2 s
М3 3,2 8 0,5
М4 4,3 10 0,8
М5 5,3 12 1
М6 6,4 14 1,5
М8 8,4 18 2
М10 10,5 22 2,5
М12 13 28 3
М14 15 28 3
М16 17 34 3
М18 19 40 4
М20 21 40 4
М24 25

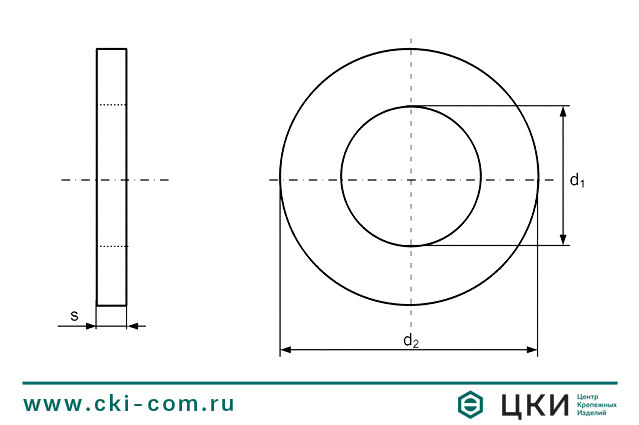

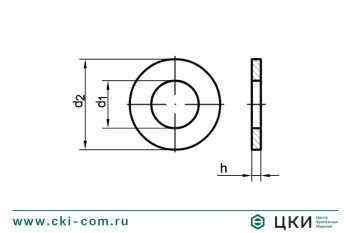

Шайба DIN 134 чертеж

Материал / покрытие

  • Сталь / Без покрытия
  • Нержавеющая кислотостойкая сталь A4 (аналог 10Х17Н13М2)
  • Сталь / Цинкламельное
  • Нержавеющая сталь А2 (аналог 08Х18Н10)
  • Сталь / Гальваническое цинкование

Описание

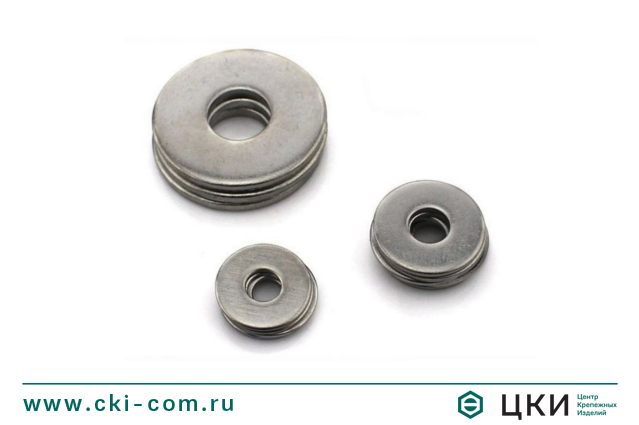

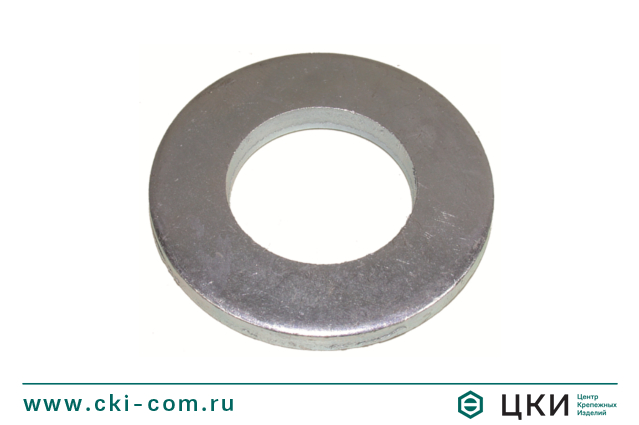

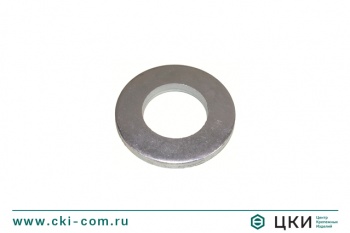

Стандартная плоская шайба DIN 134 используется для фиксации резьбовых соединений. Имеет вид плоского диска с гладким цилиндрическим отверстием посередине. Шайба применяется в разных областях производства.



Использование шайбы позволяет избежать произвольного раскручивания винта или болта под воздействием вибрации и продавливания материала при слишком сильном затягивании крепежа.



Изготавливается из высокопрочной оцинкованной стали, устойчива к коррозии.

Внутреннее отверстие соответствует размерам метрического крепежа.
