Шайба пружинная DIN 137 В

`

Шайба пружинная DIN 137 В

форма В - волнистая

Соберем заказ вместо вас
  • payment

    Удобная оплата. По счету или банковской картой

  • delivery

    Доставка по всей территории России

  • like

    Качество. Входной контроль каждой партии товара в лаборатории ЦКИ

Выбрать параметры изделия

Артикул Диаметр Материал Покрытие Длина Цена
М 5 Сталь Цинк 1,58 ₽
М10 Сталь Цинк 7,85 ₽
М12 Сталь A2 нержавеющая 6,65 ₽
М16 Сталь Цинк 26,18 ₽
М18 Сталь Цинк 49,15 ₽
М20 Сталь Цинк 41,17 ₽
М24 Сталь Цинк 52,22 ₽

Размерная таблица шайбы DIN 137 В

Для винтов диаметром d1 d2 s
М2 2.2
М3 3.2 8 0.5
М4 4.3 9 0.5
М5 5.3 11 0.5
М6 6.4 12 0.5
М8 8.4 15 0.8
М10 10.5 21 1
М12 13 24 1.2
М14 15 28 1.6
М16 17 30 1.6
М18 19 34 1.6
М20 21 36 1.6
М22 23 40 1.8
М24 25 44 1.8
М27 28 50 2
М30 31 56 2.2
М33 34 60 2.2
М36 37 68 2.2

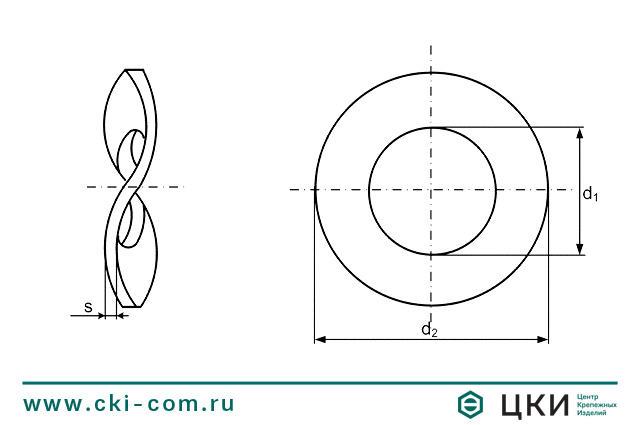

Шайба пружинная DIN 137 В (чертеж)
