Шайба стопорная с усом DIN 432

Шайбы

Шайба стопорная с усом DIN 432

Заказать товар
Версия для печати

с наружным выступом (лапкой, усиком)

Заказать товар

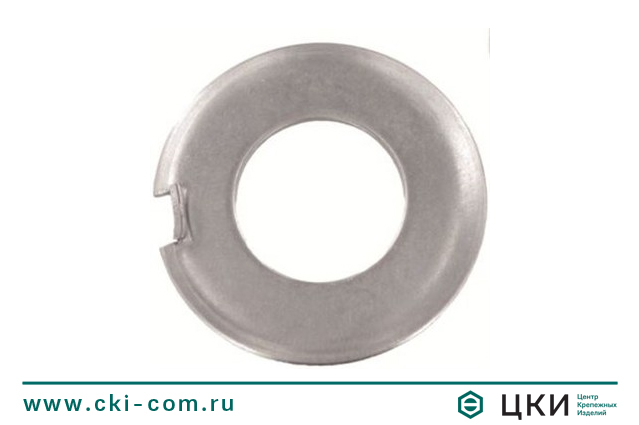

Шайба стопорная с усом DIN 432

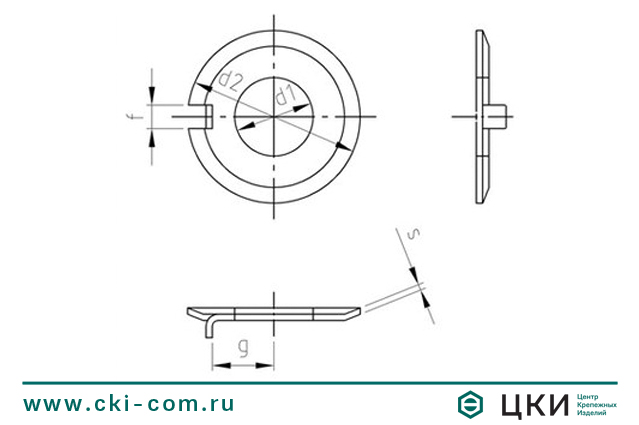

Шайба стопорная DIN 432 чертеж
Шайба стопорная с усом DIN 432
Шайба стопорная DIN 432 чертеж

Размерная таблица шайбы DIN 432

Шайба стопорная DIN 432 чертеж

d1

d2

g

f

s

4,3

14

5,5

2,5

0,4

5,3

17

7

3,5

0,75

6,4

19

7,5

3,5

0,75

8,4

22

8,5

3,5

1

10,5

26

10

4,5

1

13

30

12

4,5

1,2

15

33

13

4,5

1,2

17

36

15

5,5

1,2

19

40

18

6,5

1,2

21

42

18

6,5

1,6

23

50

20

7,5

1,6

25

50

21

7,5

1,6

28

58

23

8,5

1,6

31

63

25

8,5

1,6

34

68

25

9,5

1,6

37

75

31

11

2

40

82

33

11

2





Материал / покрытие

  • Сталь / Без покрытия
  • Нержавеющая кислотостойкая сталь A4 (аналог 10Х17Н13М2)
  • Нержавеющая сталь А2 (аналог 08Х18Н10)
  • Сталь / Гальваническое цинкование

Описание
