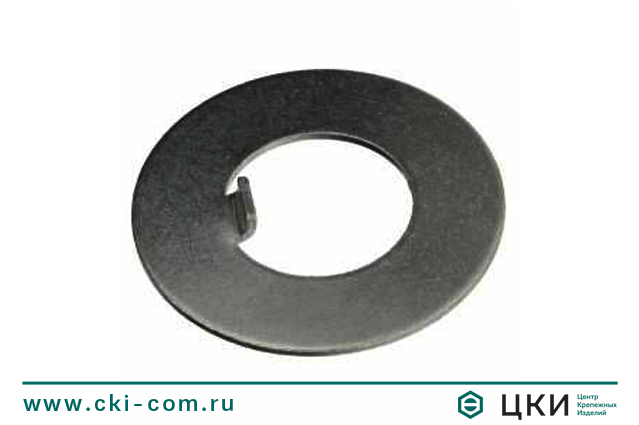

Шайба DIN 462 стопорная

Материал: пружинная сталь, нержавеющая сталь.
Применение: служит для надежной фиксации подшипников и втулок на валах от осевого смещения.
Особенности: с внутренним выступом (лапкой).

Размеры

Купить

Удобная оплата. По счету или банковской картой

Доставка. По всей территории России

Качество. Входной контроль каждой партии товара в лаборатории ЦКИ

Фильтры

Шайба DIN 462 стопорная - это специальный фиксирующий крепежный элемент в форме плоского металлического кольца с внутренней лапкой, работающий совместно со шлицевыми гайками.

Применение: используется в машиностроении, приборостроении, автомобильной, сельскохозяйственной, судостроительной, авиационной и железнодорожной отраслях, а также в строительстве и производстве промышленного оборудования для фиксации подшипников, втулок и иных деталей на вращающихся валах, обеспечения виброустойчивости соединений, повышения надежности узлов в условиях динамических нагрузок и создания коррозионностойких креплений в агрессивных средах.

Особенности:

Шайба устанавливается совместно с гайкой шлицевой по стандарту DIN 1804.
Внутренняя лапка взаимодействует с валом, пазом или шлицем, обеспечивая надёжную фиксацию без необходимости изменения внешней геометрии узла.
Шайба устанавливается таким образом, чтобы внутренний выступ вошёл в паз или зафиксировался на валу, после этого производится затяжка крепежа, для усиления фиксации возможно дополнительное подгибание элементов шайбы.

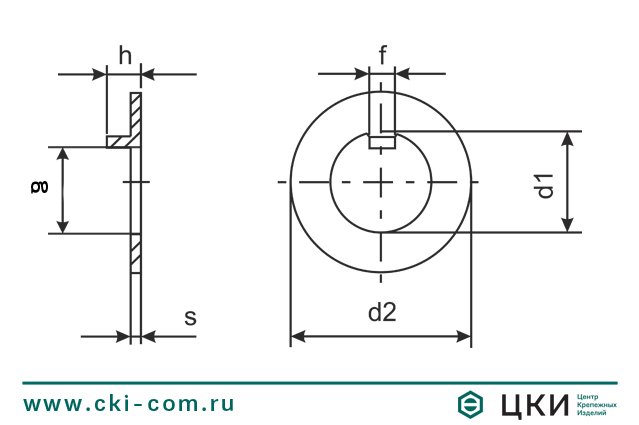

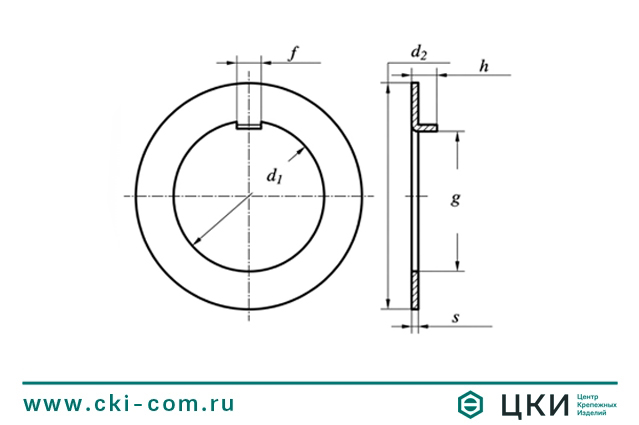

Номинальный диаметр		М6	М8	М10	М12	М14	М16	М18	М20	М22	М24	М26	М28	М30
d1	min	6	8	10	12	14	16	18	20	22	24	26	28	30
d1	max	6,075	8,09	10,09	12,11	14,11	16,11	18,11	20,13	22,13	24,13	26,13	28,13	30
d2	min	15,89	19,87	24,87	27,87	29,87	31,84	33,84	35,84	39,84	41,84	44,84	49,84	49,84
d2	max	16	20	25	28	30	32	34	36	40	42	45	50	50
s		0,8	0,8	0,8	0,8	0,8	1	1	1	1	1	1	1	1,2
f	Номинальный размер	3	3	4	5	5	5	6	6	6	6	7	7	7
	min	2,88	2,88	3,855	4,855	4,855	4,855	5,855	5,855	5,855	5,855	6,83	6,83	6,83
	max	2,94	2,94	3,93	4,93	4,93	4,93	5,93	5,93	5,93	5,93	6,92	6,92	6,92
g	min	3,9	5,9	7,4	9,3	11,4	13,5	15,4	17,5	19,5	21,6	23,5	25,5	27,5
g	max	3,975	5,975	7,49	9,39	11,51	13,61	15,51	17,61	19,63	21,73	23,63	25,63	27,63
h		2,5	2,5	3	3	3	3	4	4	4	4	5	5	5

Номинальный диаметр		М32	М35	М38	М40	М42	М44	М48	М50	М52	М55	М58	М60	М62
d1	min	32	35	38	40	42	45	48	50	52	55	58	60	62
d1	max	32,16	35,16	38,16	40,16	42,16	45,16	48,16	50,16	52,19	55,19	58,19	60,19	62,19
d2	min	51,81	54,81	57,81	61,81	61,81	67,81	74,81	74,81	79,81	79,81	89,78	89,78	94,78
d2	max	52	55	58	62	62	68	75	75	80	80	90	90	95
s		1,2	1,2	1,2	1,2	1,2	1,2	1,2	1,2	1,2	1,2	1,5	1,5	1,5
f	Номинальный размер	7	7	8	8	8	8	8	8	10	10	10	10	10
	min	6,83	6,83	7,83	7,83	7,83	7,83	7,83	7,83	7,83	9,83	9,83	9,83	9,83
	max	6,92	6,92	7,92	7,92	7,92	7,92	7,92	7,92	7,92	9,92	9,92	9,92	9,92
g	min	29,6	32,6	35,3	37,3	39,3	42,4	45,4	47,4	49,3	52,3	55,3	57,3	59,3
g	max	29,73	32,76	35,46	37,46	39,46	42,56	45,56	47,56	49,46	52,49	55,49	57,49	59,49
h		5	5	5	5	5	5	5	5	6	6	6	6	6

Номинальный диаметр		М65	М68	М70	М72	М75	М80	М85	М90	М95	М100	М105	М110	М115
d1	min	65	68	70	72	75	80	85	90	95	100	105	110	115
d1	max	65,19	68,19	70,19	72,19	75,19	80,19	85,22	90,22	95,22	100,22	105,22	110,22	115,22
d2	min	94,78	99,78	99,78	109,78	109,78	114,78	119,78	129,75	134,75	144,75	154,75	154,75	164,75
d2	max	95	100	100	110	110	115	120	130	135	145	155	155	160
s		1,5	1,5	1,5	1,5	1,5	1,5	1,5	1,5	1,5	1,5	1,5	1,5	1,5
f	Номинальный размер	10	10	10	10	10	10	10	10	12	12	12	12	12
	min	9,83	9,83	9,83	9,83	9,83	9,83	9,83	9,83	11,795	11,795	11,795	11,795	11,795
	max	9,92	9,92	9,92	9,92	9,92	9,92	9,92	9,92	11,905	11,905	11,905	11,905	11,905
g	min	62,4	65,4	67,4	68,9	71,9	76,9	81,9	86,9	91,8	96,9	102	107	112
g	max	62,59	65,59	67,59	69,09	72,09	77,09	82,12	87,12	92,02	97,12	102,22	107,22	112,22
h		6	6	6	7	7	7	7	7	8	8	8	8	8

Номинальный диаметр		М120	М125	М130	М140	М150	М160	М170	М180	М190	М200
d1	min	120	125	130	140	150	160	170	180	190	200
d1	max	120,22	125,25	130,25	140,25	150,25	160,25	170,25	180,25	190,29	200,29
d2	min	164,75	179,75	179,75	194,71	204,71	219,71	229,71	244,71	259,68	269,68
d2	max	165	180	180	195	205	220	230	245	260	270
s		1,5	1,5	1,5	1,5	1,5	1,5	1,5	1,5	1,5	1,5
f	Номинальный размер	12	12	12	12	12	12	12	12	12	12
	min	11,795	11,795	11,795	11,795	11,795	11,795	11,795	11,795	11,795	11,795
	max	11,905	11,905	11,905	11,905	11,905	11,905	11,905	11,905	11,905	11,905
g	min	117	122	127	137	147	157	167	177	187	197
g	max	117,22	122,25	127,25	137,25	147,25	157,25	167,25	177,25	187,29	197,29
h		8	8	8	8	8	10	10	10	10	10
