Шайба-заглушка DIN 470

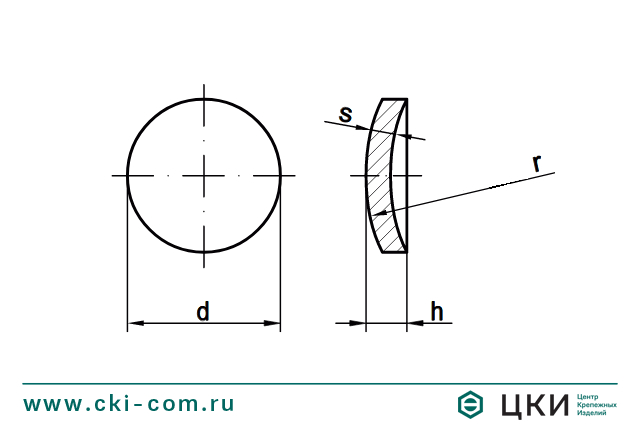

Размерная таблица: шайба-заглушка DIN 470
| Диаметр шайбы (d), мм | Высота (h), мм | Радиус (r), мм | Толщина шайбы (s), мм |
|---|---|---|---|
| 6 | 1.67 | 7 | 1 |
| 8 | 1.94 | 9 | 1 |
| 10 | 2.67 | 12 | 1.6 |
| 12 | 2.77 | 16 | 1.6 |
| 14 | 2.94 | 19 | 1.6 |
| 16 | 3.11 | 22 | 1.6 |
| 18 | 3.28 | 25 | 1.6 |
| 20 | 3.45 | 28 | 1.6 |
| 22 | 4.09 | 30 | 2 |
| 25 | 4.38 | 34 | 2 |
| 28 | 4.53 | 40 | 2 |
| 30 | 4.77 | 42 | 2 |
| 32 | 4.95 | 45 | 2 |
| 34 | 5.11 | 48 | 2 |
| 36 | 5.36 | 50 | 2 |
| 38 | 5.6 | 52 | 2 |
| 40 | 5.7 | 56 | 2 |
| 42 | 5.8 | 60 | 2 |
| 45 | 6.15 | 63 | 2 |
| 48 | 6.38 | 68 | 2 |
| 50 | 6.62 | 70 | 2 |
| 52 | 6.66 | 75 | 2 |
| 56 | 7.06 | 80 | 2 |
| 60 | 7.47 | 85 | 2 |
| 63 | 7.7 | 90 | 2 |
| 80 | 10.41 | 112 | 3 |
| 100 | 12.23 | 140 | 3 |
| 125 | 14.2 | 180 | 3 |
Материал / покрытие
- Сталь / Без покрытия
Описание

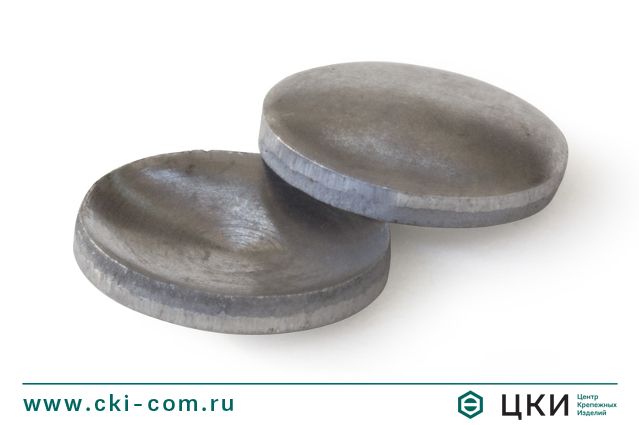

Шайба-заглушка представляет собой изогнутый диск. В отличие от стандартных плоских и пружинных шайб (гроверов), у данной шайбы нет центрального отверстия для стержня винта или шпильки.
Шайба поставляется в различных исполнениях по диаметру и толщине диска, что позволяет подобрать оптимальный размер для стандартизованного производства. В диаметре глухая шайба может достигать 60 мм.
Применение
Шайба DIN 470 применяется практически во всех сферах машиностроения, в том числе в приборостроении, а также в строительстве (сантехническая отрасль). Также может использоваться для уплотнения глухих колпачковых гаек.
Дополнительное наименование
шайба запорная глухая
