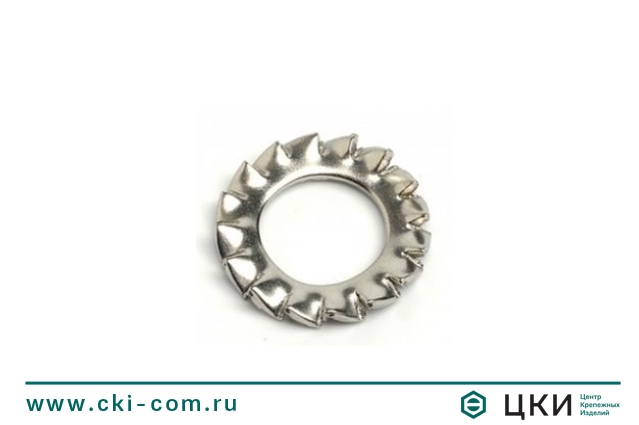

Шайба стопорная с упругими зубцами DIN 6798 А

Шайба стопорная с упругими зубцами DIN 6798 А

`

Шайба стопорная с упругими зубцами DIN 6798 А

Аналог ГОСТ 10463-81

форма А - наружные зубцы

Соберем заказ вместо вас
  • payment

    Удобная оплата. По счету или банковской картой

  • delivery

    Доставка по всей территории России

  • like

    Качество. Входной контроль каждой партии товара в лаборатории ЦКИ

Выбрать параметры изделия

Артикул Диаметр Материал Покрытие Длина Цена
М 2 Сталь Цинк 0,89 ₽
М 2 Сталь A2 нержавеющая 1,19 ₽
М 2.5 Сталь Цинк 1,92 ₽
М 2.5 Сталь A2 нержавеющая 1,19 ₽
М 3 Сталь Цинк 1,00 ₽
М 3 Сталь A2 нержавеющая 1,15 ₽
М 4 Сталь A2 нержавеющая 1,28 ₽
М 4 Сталь Цинк 0,84 ₽
М 5*10 Сталь Цинк 1,45 ₽
М 5*9 Сталь Цинк 1,57 ₽
М 6 Сталь Оксидированное 1,67 ₽
М 6 Бронза 10,43 ₽
М 6 Сталь Цинк 1,54 ₽
М 6 Сталь A2 нержавеющая 2,12 ₽
М 8 Сталь A2 нержавеющая 3,79 ₽
М 8*14 Сталь Цинк 4,45 ₽
М10 Сталь Цинк 4,85 ₽
М12 Сталь Цинк 6,05 ₽
М12 Сталь A2 нержавеющая 5,77 ₽
М14 Сталь Цинк 7,69 ₽
М16 Сталь Цинк 10,94 ₽
М18 Сталь Цинк 10,74 ₽
М20 Сталь Цинк 25,30 ₽
М22 Сталь Цинк 14,52 ₽
М24 Сталь Цинк 19,24 ₽
М30 Сталь Цинк 47,24 ₽

Размерная таблица стопорной шайбы DIN 6798 А

Для винтов диаметром d1 d2 s Количество зубцов
М2 2.2 4.5 0.3 9
М2.5 2.7 5.5 0.4 9
М3 3.2 6 0.4 9
М4 4.3 8 0.5 11
М5 5.3 10 0.6 11
М6 6.4 11 0.7 12
М8 8.4 15 0.8 14
М10 10.5 18 0.9 16
М12 13 20.5 1 16
М14 15 24 1 18
М16 17 26 1.2 18
М18 19 30 1.4 18
М20 21 33 1.4 20
М22 23 36 1.5 20
М24 25 38 1.5 20
М30 31 48 1.6 22

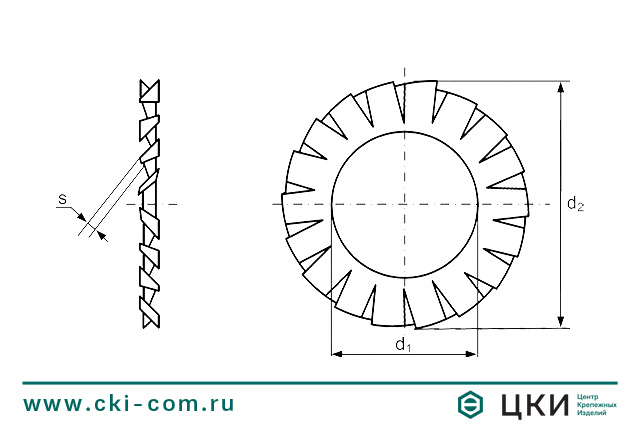

Шайба стопорная с упругими зубцами DIN 6798 А (чертеж)
