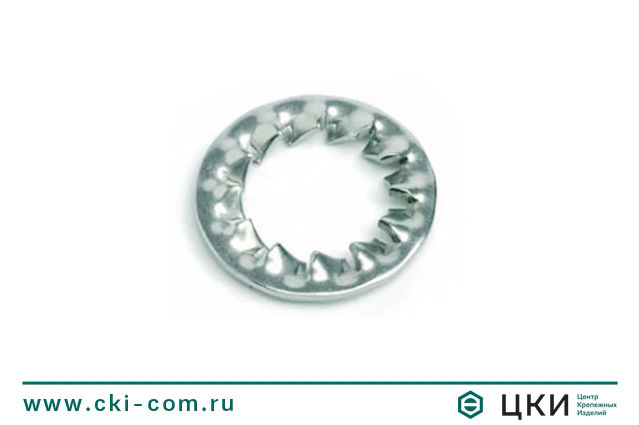

Шайба стопорная с упругими зубцами DIN 6798 J
Шайба стопорная с упругими зубцами DIN 6798 J
Аналог ГОСТ 10462-81
форма J - внутренние зубцы
Отправить запрос-
Удобная оплата. По счету или банковской картой
-
Доставка по всей территории России
-
Качество. Входной контроль каждой партии товара в лаборатории ЦКИ
Настроить параметры изделия
Диаметр
- Диаметр
- М 2.5
- М 3
- М 4
- М 5*10
- М 5*9
- М 6
- М 8*14
- М10
- М12
- М16
- М18
- М20
- М24
Материал
- Материал
- Сталь
- Сталь A2 нержавеющая
- Бронза
Покрытие
- Покрытие
- Цинк
Длина
- Длина

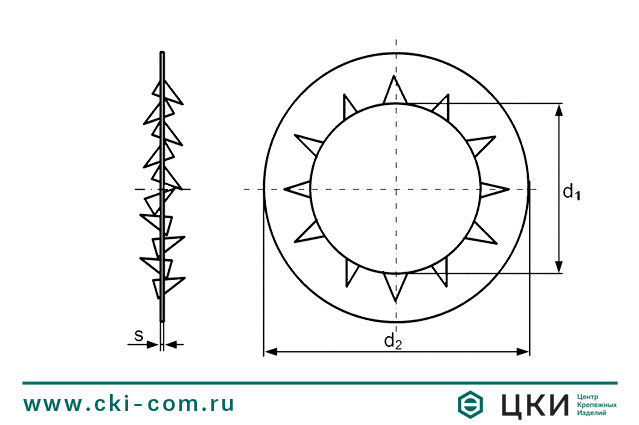

Размерная таблица: стопорная шайба DIN 6798 J
| Для винтов диаметром | d1 | d2 | s | Количество зубцов |
| М2 | 2.2 | 4.5 | 0.3 | 7 |
| М2.5 | 2.7 | 5.5 | 0.4 | 7 |
| М3 | 3.2 | 6 | 0.4 | 7 |
| М4 | 4.3 | 8 | 0.5 | 8 |
| М5 | 5.3 | 10 | 0.6 | 8 |
| М6 | 6.4 | 11 | 0.7 | 9 |
| М8 | 8.4 | 15 | 0.8 | 10 |
| М10 | 10.5 | 18 | 0.9 | 12 |
| М12 | 13 | 20.5 | 1 | 12 |
| М14 | 15 | 24 | 1 | 14 |
| М16 | 17 | 26 | 1.2 | 14 |
| М18 | 19 | 30 | 1.4 | 14 |
| М20 | 21 | 33 | 1.4 | 16 |
| М22 | 23 | 36 | 1.5 | 16 |
| М24 | 25 | 38 | 1.5 | 16 |
| М30 | 31 | 48 | 1.6 | 18 |
