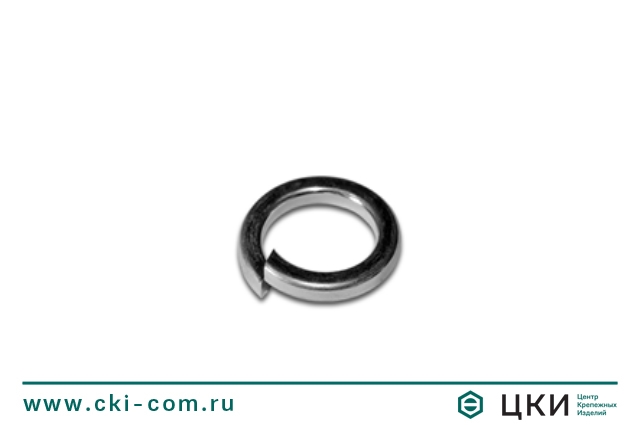

Шайба DIN 7980 пружинная разрезная

Аналог ГОСТ 6402-70

Материал: сталь, пружинная сталь, нержавеющая сталь, медь, бронза.
Применение: служит для предотвращения самопроизвольного раскручивания резьбовых соединений.
Особенности: разрезанное кольцо с разведёнными концами.

Размеры

Купить

Удобная оплата. По счету или банковской картой

Доставка. По всей территории России

Качество. Входной контроль каждой партии товара в лаборатории ЦКИ

Фильтры

Шайба DIN 7980 пружинная разрезная - это специальный крепежный элемент в форме незамкнутого металлического кольца квадратного сечения, выгнутого по принципу витка пружины.

Применение: используется в различных механизмах для усиления крепежа, осуществляемого винтами и гайками, болтами и шпильками, широко применяется в станкостроении, машиностроении и других отраслях.

Особенности:

Шайбу необходимо устанавливать под гайку или головку болта.
Монтаж производится с учётом направления вращения соединения.
Подходит для крепежа с правой резьбой.
Срез имеет квадратную форму с острыми кромками.
Надежное стопорение за счет сил упругости и упора в металл.
Уменьшенный диаметр позволяет устанавливать стопорную шайбу под цилиндрическую головку винта в ограниченных пространствах и углублениях.
Благодаря пружинному эффекту и острым кромкам, гровер надежно удерживает крепеж под нагрузкой, предотвращая его ослабление.
Идеально подходит для использования в высокопрочных соединениях с винтами класса прочности 8.8.

Номинальный диаметр		М3	М3.5	М4	М5	М5	М8	М10	М12	М14	М16	М18	М20	М22	М24	М27	М30	М33	М36	М42	М48
d	min	3.1	3.6	4.1	5.1	6.1	8.1	10.2	12.2	14.2	16.2	18.2	20.2	22.5	24.5	27.5	30.5	33.5	36.5	42.5	42.9
d	max	3.4	3.9	4.4	5.4	6.5	8.5	10.7	12.7	14.7	17	19	21.2	23.5	25.5	28.5	31.7	34.7	37.7	43.7	50.5
h	Номинальный размер	1	1.	1.2	1.6	1.6	2	2.5	2.5	3	3.5	3.5	4.5	4.5	5	5	6	6	7	8	8
	min	1.1	1.1	1.3	1.7	1.7	2.1	2.65	2.65	3.2	3.7	3.7	4.7	4.7	5.2	5.2	6.2	6.2	7.25	8.25	8.25
	max	0.9	0.9	1.1	1.5	1.5	1.9	2.35	2.35	2.8	3.3	3.3	4.3	4.3	4.8	4.8	5.8	5.8	6.75	7.75	7.75
n	Номинальный размер	1	1	1.2	1.6	1.6	2	2.5	2.5	3	3.5	3.5	4.5	4.5	5.2	5	6	6	7	8	8
	min	1.1	1.1	1.3	1.7	1.7	2.1	2.65	2.65	3.2	3.7	3.7	4.7	4.7	5.2	5.2	6.2	6.2	7.25	8.25	8.25
	max	0.9	0.9	1.1	1.5	1.5	1.9	2.65	2.35	2.8	3.3	3.3	4.3	4.3	4.8	4.8	5.8	5.8	6.75	7.75	7.75
H	min	2	2	2.4	3.2	3.2	4	5	5	6	7	7	9	9	10	10	12	12	14	16	16
H	max	2.36	2.36	2.83	3.78	3.78	4.72	5.9	5.9	7.1	8.25	8.25	10.6	10.6	11.8	11.8	14.2	14.2	16.5	18.9	18.9
