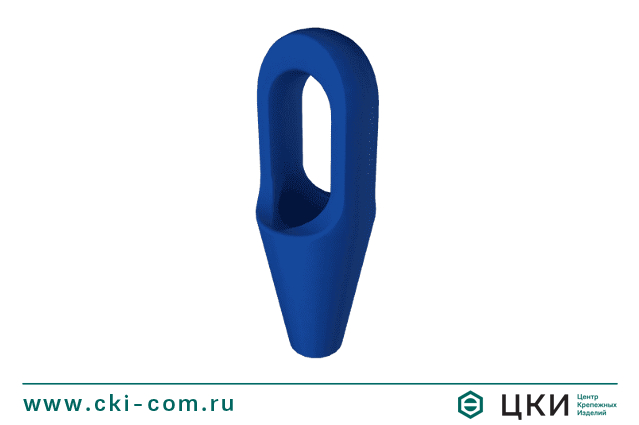

Сокет закрытый CSS

Зажимы троса

Сокет закрытый CSS

Заказать товар

Производитель: Certex (Финляндия)

Версия для печати

Размерная таблица: сокет закрытый CSS

Мин. разрывная нагрузка, т Ø каната, мм A,мм B,мм C,мм ØH, мм K, мм T,мм TA,мм TL,мм вес, кг/шт
8 6-7 50 40 11 9,1 22 13 37 101 0,3
12 8-10 57 48 14 12,6 25 18 43 119 0,4
20 11-13 64 59 17,5 14,6 30 23 51 140 0,7
25 14-16 76 65 21 18,1 36 26 67 162 1,4
40 18-19 89 78 27 21,9 42 32 76 194 2,2
55 20-22 101 90 33 24,9 47 38 92 224 3,8
75 23-26 114 103 36 28,8 57 44 104 253 5,4
90 27-30 127 116 39 32,9 65 51 114 282 7
125 31-36 139 130 43 39,2 71 57 126 312 10
150 37-39 152 155 51 42,5 81 63 136 358 13
170 40-42 165 171 54 45,5 83 70 146 390 17
225 43-48 190 198 55 52,5 93 76 171 443 26
280 49-54 216 224 62 59,1 100 82 193 502 37
360 55-60 228 247 73 65,1 112 92 216 548 50
425 61-68 248 270 79 73,4 140 102 241 597 66
460 69-75 279 286 79 79,4 159 124 273 644 91
560 76-80 315 298 83 88,2 171 133 292 696 117
625 81-86 330 311 102 92,4 184 146 311 743 125
720 87-93 356 330 102 98,8 197 159 330 788 176
875 94-102 381 356 108 107,8 216 178 362 845 228
1200 103-115 450 425 125 129,5 235 190 405 1000 323
1400 116-130 500 525 125 147,1 260 200 450 1150 447
1600 131-140 540 495 150 153,9 290 220 520 1185 645
2000 141-153 585 530 170 171,1 305 240 545 1285 741
2220 154-165 630 565 175 185,1 330 250 575 1370 860
2500 166-178 680 590 180 199,1 330 270 595 1450 985
2800 179-191 725 620 190 213 350 290 625 1535 1183
3200 192-204 775 650 210 228,5 395 305 690 1635 1487

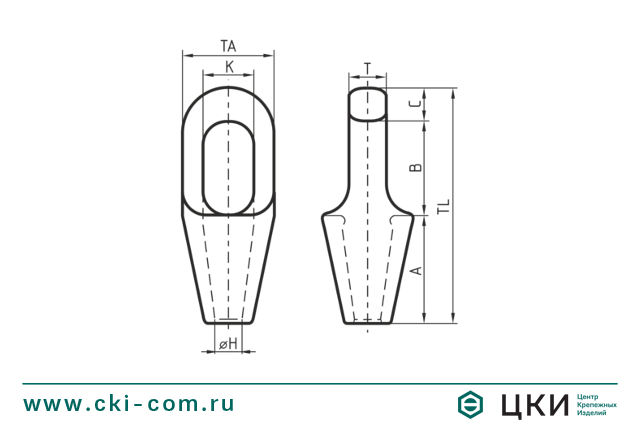

Сокет закрытый CSS (чертеж)

Видео

Описание

Закрытый сокет CSS — концевой элемент, крепящийся к канату методом заливки специальной полимерной композиции (WireLock). Имеет наибольший коэффициент эффективности среди всех типов концевых заделок – 100%. Температурный режим использования от –50 до +110 оС.


Производитель

Certex (Финляндия)
