Сокет разборный FCS

Зажимы троса

Сокет разборный FCS

Заказать товар

Производитель: Certex (Финляндия)

Версия для печати

муфта под заливку

Заказать товар

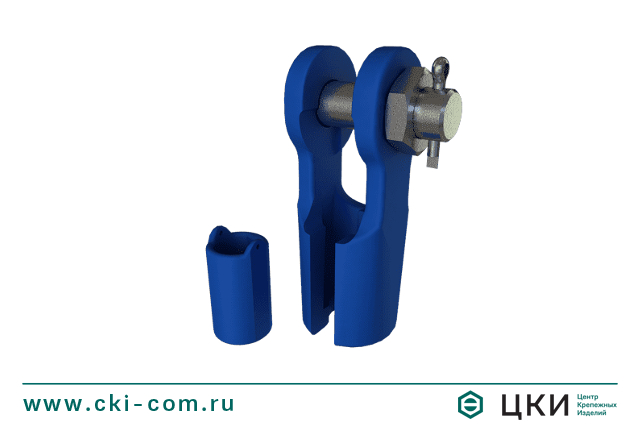

Сокет разборный FCS

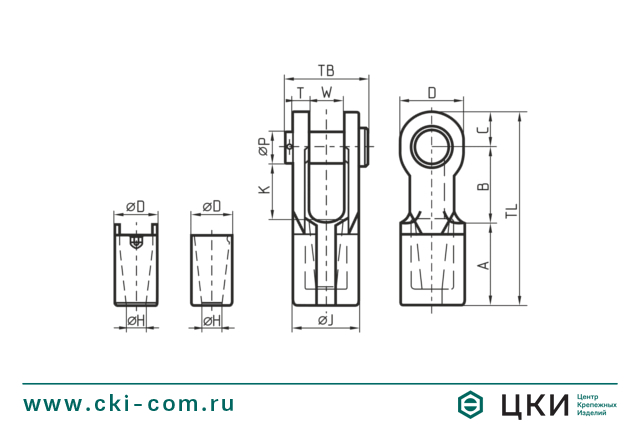

Сокет разборный FCS (чертеж)
Сокет разборный FCS
Сокет разборный FCS (чертеж)

Размерная таблица: сокет разборный FCS

Мин. разрывная нагрузка, т Ø каната, мм A,мм B,мм C,мм ØH,мм ØP,мм T,мм W,мм D,мм ØD,мм ØJ,мм K,мм TB,мм TL,мм вес, кг/шт
20 11-13 62 61 27 15 25 12 25 50 33 49 46 67 150 1,6
25 14-16 72 78 32 18 30 14 32 58 38 60 59 85 182 2,6
40 17-19 85 93 40 21 35 16 38 70 45 70 69 95 218 4,5
55 20-22 102 106 45 24 41 19 44 80 50 82 81 110 253 6,5
75 23-26 115 123 60 28 51 22 51 104 60 95 90 128 298 11
90 27-29 140 152 65 32 57 25 57 114 70 107 116 142 357 16
125 30-32 150 159 73 36 63 28 63 126 80 119 120 155 382 18
125 33-36 160 171 73 39 64 28 69 126 85 125 130 160 404 23
150 37-39 176 187 80 42 70 30 76 142 90 136 142 177 443 29
170 40-42 188 198 88 45 76 33 76 156 95 142 150 187 474 36
225 43-48 210 232 100 52 89 39 89 176 110 167 175 215 542 58

Сокет разборный FCS (чертеж)

Видео

Описание

Разборный сокет FCS — концевой элемент, съемный стакан которого крепится к канату методом заливки специальной полимерной композиции (WireLock). Разборная конструкция позволяет легко отсоединять канат от сокета. Имеет наибольший коэффициент эффективности среди всех типов концевых заделок – 100%. Температурный режим использования от –50 до +110 С.



Производитель

Certex (Финляндия)

Разборный сокет FCS Certex
