Сокет открытый с вилочным соединением OSS

Зажимы троса

Сокет открытый с вилочным соединением OSS

Заказать товар

Производитель: Certex (Финляндия)

Версия для печати

Размерная таблица: сокет открытый с вилочным соединением OSS

Мин. разрывная нагрузка, т Ø каната, мм A, мм B, мм C, мм D, мм ØH, мм ØP, мм T, мм TL, мм TB, мм W, мм вес, кг/шт
8 6-7 50 40 19 34 9 16 9 109 51 19 0,4
12 8-10 57 45 22 42 13 20 11 124 63 21 0,7
20 11-13 64 51 27 50 15 25 12 142 67 25 1
25 14-16 76 63 32 58 18 30 14 171 85 32 1,8
40 18-19 89 76 40 70 22 35 16 205 95 38 3
55 20-22 101 89 45 80 25 41 19 235 110 44 4,6
75 23-26 114 101 60 104 29 51 22 275 128 51 8
90 27-30 127 114 65 114 33 57 25 306 142 57 11
125 31-36 139 127 72 126 39 63 28 338 155 63 15
150 37-39 152 162 80 142 42 70 30 394 177 76 22
170 40-42 165 165 88 156 45 76 33 418 187 76 27
225 43-48 191 178 100 176 52 89 39 469 215 89 41
280 49-54 216 228 108 194 59 95 45 552 244 101 60
360 55-60 229 254 120 210 64 108 53 603 275 113 88
425 61-68 248 273 133 236 75 121 60 654 300 127 118
460 69-75 279 279 138 240 81 127 73 696 335 133 155
560 76-80 305 286 146 252 88 133 76 737 355 146 186
625 81-86 330 298 160 290 92 140 79 788 375 159 227
720 87-93 356 318 178 320 99 152 83 852 400 171 283
875 94-102 381 343 190 350 108 178 89 914 435 191 374
1200 103-115 450 480 215 400 129 195 100 1145 465 205 539
1400 116-130 500 500 250 450 147 220 110 1250 525 225 761
1600 131-140 540 497 263 480 157 240 140 1300 590 230 1067
2000 141-153 585 505 275 500 171 255 140 1365 610 250 1172
2220 154-165 630 530 300 550 185 275 150 1460 640 260 1441
2500 166-178 680 570 310 570 199 295 150 1560 660 280 1615
2800 179-191 725 600 325 600 213 310 155 1650 689 300 1907
3200 192-204 775 620 345 640 229 330 160 1740 720 320 2239

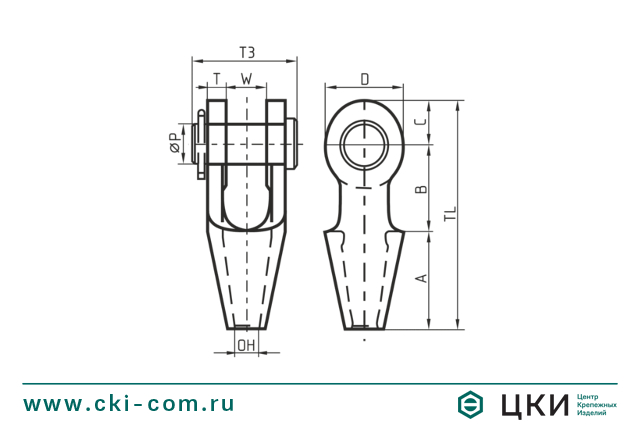

Сокет открытый с вилочным соединением OSS (чертеж)

Описание

Открытый сокет под заливку с вилочным соединением OSS — концевой элемент, крепящийся к канату методом заливки специальной полимерной композиции (компаунда WireLock). Имеет наибольший коэффициент эффективности среди всех типов концевых заделок — 100%. Температурный режим использования от –50 до +110 оС.


Производитель

Certex (Финляндия)

Открытый сокет под заливку с вилочным соединением OSS Certex
