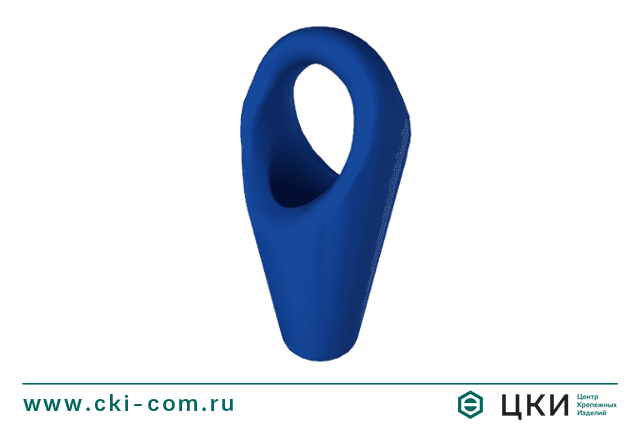

Сокет закрытый SBS

Зажимы троса

Сокет закрытый SBS

Заказать товар

Производитель: Certex (Финляндия)

Версия для печати

грушевидный

Заказать товар
Сокет грушевидный SBS
Сокет грушевидный SBS (чертеж)
Сокет грушевидный SBS
Сокет грушевидный SBS (чертеж)

Размерная таблица: сокет закрытый SBS

мин. разрывная нагрузка, т Ø каната, мм A,мм B,мм C,мм ØH, мм K, мм TA,мм TL,мм вес, кг/шт
140 31-36 141 83 38 39 75 132 262 7
160 37-42 162 103 40 44 92 152 305 10
200 43-48 188 220 48 51 112 178 356 16
250 49-54 204 132 54 59 120 200 390 21
320 55-60 230 148 62 64 135 220 440 28
400 61-68 265 165 68 73 150 250 498 44
500 69-75 287 178 75 79 164 274 540 53
600 76-80 314 195 76 89 175 295 585 70
700 81-86 327 216 82 92 194 320 625 81
800 87-93 358 220 92 99 202 350 670 112
900 94-102 365 235 100 108 215 375 700 130
1000 103-115 420 270 110 120 240 410 800 182

Сокет грушевидный SBS (чертеж)

Видео

Описание

Закрытый грушевидный сокет SBS — концевой элемент, крепящийся к канату методом заливки специальной полимерной композиции (WireLock). Имеет наибольший коэффициент эффективности среди всех типов концевых заделок – 100%. Температурный режим использования от –50 до +110 оС.



Производитель

Certex (Финляндия)

Закрытый грушевидный сокет SBS Certex
