Болт DIN 609

Аналог DIN 610 / DIN 7968 / DIN 7999
  • Болт DIN 609
  • Болт DIN 609
  • Болт DIN 609
  • Болт DIN 609
  • Материал: сталь, нержавеющая сталь.
  • Применение: используется для создания высоконадежных и одновременно сильно нагружаемых соединений.
  • Особенности: стержень с длинной резьбовой частью, шестигранная головка.
Размеры
Купить
Удобная оплата. По счету или банковской картой
Доставка. По всей территории России
Качество. Входной контроль каждой партии товара в лаборатории ЦКИ
Фильтры

Болт DIN 609 (призонный стяжной) - это крепежное изделие, которое имеет стержень с длинной резьбовой частью и  шестигранную головку.

Применение: используется для создания высоконадежных и одновременно сильно нагружаемых соединений. Применяется в механических узлах машин, станков и при сборке оборудования, ответственных металлоконструкций. Ставится в местах крепления, которые подвергаются постоянным высоким нагрузкам на срез, статического, циклического и ударного характера.

Особенности:

  • Устанавливается в прецизионные отверстия, обработанные после сверления зенкерами и развертками.
  • Установка без зазора позволяет точно центрировать соединяемые детали и исключает линейный сдвиг.
  • Прецизионный стяжной болт имеет короткую резьбовую часть (цапфу). Диаметр резьбы меньше, чем диаметр его шлифованной цилиндрической шейки, на которую приходится основная поперечная нагрузка.
  • Головка шестигранная с нормальным размером под ключ.
  • Установка осуществляется ручным инструментом или гайковертом с соответствующей насадкой под шестигранник.
  • Выполняет одновременно функцию крепежной детали и силового штифта, но в отличие от него болт не устанавливается с натягом и не может выпасть при сдвигающих нагрузках, так как фиксируется гайкой с контргайкой.

Полезные материалы

Основные типы болтов, винтов, шпилек. Классификация и особенности применения.
Крутящие моменты для затяжки болтов без покрытия
Детальные различия стандартов DIN И ISO гаек и болтов
L/d M8 M10 M12 M14 M16 M18 M20 M22 M24 M27 M30 M33 M36 M39 M42 M45 M48 M52
25 х
28 х
30 х х
32 х х х
35 х х х х
38 х х х х х
40 х х х х х х
42 х х х х х х
45 х х х х х х х
48 х х х х х х х х
50 х х х х х х х х
55 х х х х х х х х х
60 х х х х х х х х х х
65 х х х х х х х х х х х х
70 х х х х х х х х х х х х х
75 х х х х х х х х х х х х х х
80 х х х х х х х х х х х х х х х
85 х х х х х х х х х х х х х х х х
90 х х х х х х х х х х х х х х х х х
95 х х х х х х х х х х х х х х х х х
100 х х х х х х х х х х х х х х х х х
105 х х х х х х х х х х х х х х х х
110 х х х х х х х х х х х х х х х х
115 х х х х х х х х х х х х х х х х
120 х х х х х х х х х х х х х х х х
125 х х х х х х х х х х х х х х
130 х х х х х х х х х х х х х х
135 х х х х х х х х х х х х х х
140 х х х х х х х х х х х х х х
145 х х х х х х х х х х х х х х
150 х х х х х х х х х х х х х х
160 х х х х х х х х х
170 х х х х х х х х х
180 х х х х х х х х х
190 х х х х х х х х х
200 х х х х х х х х х



 d P (шаг резьбы) k s ds e b=l < 50 mm b=l 50-150 mm b=l> to 150
M8 1 5.3 13 9 14.38 14.5 16.5 21.5
M10 1 6.4 16 11 17.77 17.5 19.5 24.5
1.25
M12 1.5 7.5 18 13 19.85 20.5 22.5 27.5
1.25
M14 1.5 8.8 21 15 22.78 22 24 29
M16 1.5 10 24 17 26.17 25 27 32
М18 1.5 11.5 27 9 29.56 27.5 29.5
2
M20 1.5 12.5 30 21 32.95 28.5 30.5 35.5
2
М22 1.5 14 34 23 37.29 32.5 34.5 39.5
2
M24 1.5 15 36 25 39.55 - 36.5 41.5
2
М27 2 17 41 28 45.20 - 39.5 44.5
M30 2 19 46 32 50.85 - 43 48
М33 3 21 50 34 55.37 - 45 50
M36 3 22 55 38 60.79 - 49 54
М39 3 25 60 40 66.44 - 51 56
М42 3 26 65 44 71.30 - 56 61
М45 3 28 70 45 76.95 - 59 64
М48 3 30 75 50 82.60 - 63 68
М52 3 33 80 55 88.25 - 65 70

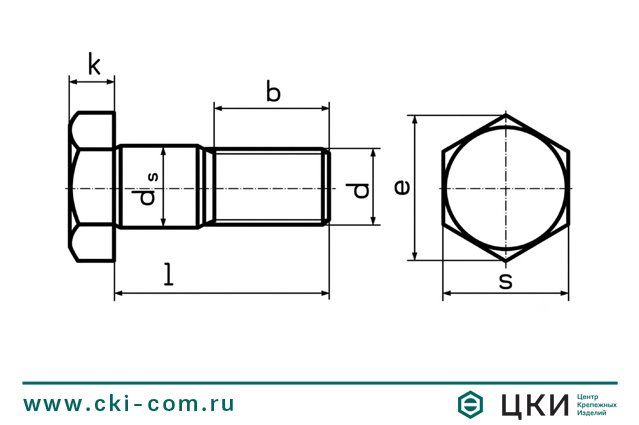

Болт DIN 609 чертеж.jpg
