Болт DIN 610

Аналог DIN 609 / DIN 7968 / DIN 7999 / ГОСТ 7817-80

Материал: сталь, нержавеющая сталь.
Применение: используется для создания высоконадежных и одновременно сильно нагружаемых соединений.
Особенности: стержень с короткой резьбовой частью, шестигранная головка.

Размеры

Купить

Удобная оплата. По счету или банковской картой

Доставка. По всей территории России

Качество. Входной контроль каждой партии товара в лаборатории ЦКИ

Фильтры

Болт DIN 610 (призонный стяжной) - это крепежное изделие, которое имеет стержень с короткой резьбовой частью и шестигранную головку.

Применение: используется для создания высоконадежных и одновременно сильно нагружаемых соединений. Применяется в механических узлах машин, станков и при сборке оборудования, ответственных металлоконструкций. Ставится в местах крепления, которые подвергаются постоянным высоким нагрузкам на срез, статического, циклического и ударного характера. Он выполняет одновременно функцию крепежной детали и силового штифта, но в отличие от него болт не устанавливается с натягом и не может выпасть при сдвигающих нагрузках, так как фиксируется гайкой с контргайкой.

Особенности:

Высокопрочный болт, работающий на срез.
Способен выдерживать ударные усилия стыка.
Устанавливается в прецизионные отверстия, обработанные после сверления зенкерами и развертками.
Установка без зазора позволяет точно центрировать соединяемые детали и исключает линейный сдвиг.
Прецизионный стяжной болт имеет короткую резьбовую часть (цапфу). Диаметр резьбы меньше, чем диаметр его шлифованной цилиндрической шейки, на которую приходится основная поперечная нагрузка.
Головка шестигранная с нормальным размером под ключ.
Установка осуществляется ручным инструментом или гайковертом с соответствующей насадкой под шестигранник.

Полезные материалы

Основные типы болтов, винтов, шпилек. Классификация и особенности применения.

Крутящие моменты для затяжки болтов без покрытия

Детальные различия стандартов DIN И ISO гаек и болтов

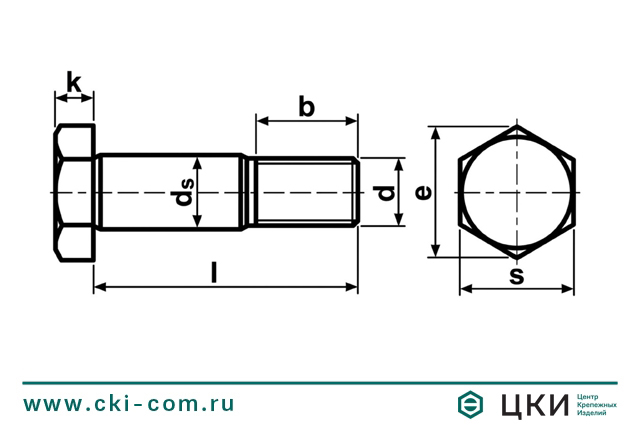

d		M8	M10	M12	M14	M16	M18	M20	M22	M24	M30	M36
p (шаг резьбы)		1,25	1,5	1,75	2	2	2,5	2,5	2,5	3	3,5	4
k		5,3	6,4	7,5	8,8	10	11,5	12,5	14	15	19	22
ds		9	11	13	15	17	19	21	23	25	32	38
s		13	16	18	21	24	27	30	32	36	46	55
e		14,38	17,77	19,85	22,78	26,17	29,56	32,95	37,29	39,55	50,85	60,79
b	l ≤ 50	11,5	13,5	15,5	17	19	21,5	22,5	24,5	26,5	-	-
	50 < l ≤ 150	13,5	15,5	17,5	19	21	23,5	24,5	26,5	28,5	34	40
	l > 150	18,5	20,5	22,5	24	26	28,5	29,5	31,5	33,5	39	45

L/d	M8	M10	M12	M14	M16	M18	M20	M22	M24	M30	M36
25	х
30	х	х	х
35	х	х	х	х	х
40	х	х	х	х	х	х	х
45	х	х	х	х	х	х	х	х
50	х	х	х	х	х	х	х	х	х
55	х	х	х	х	х	х	х	х	х	х
60	х	х	х	х	х	х	х	х	х	х
65		х	х	х	х	х	х	х	х	х
70	х	х	х	х	х	х	х	х	х	х
75		х	х	х	х	х	х	х	х	х
80	х	х	х	х	х	х	х	х	х	х
85			х		х	х	х		х	х	х
90		х	х		х	х	х	х	х	х	х
95							х		х	х	х
100		х	х		х	х	х	х	х	х	х
110			х		х	х	х	х	х	х	х
120			х		х	х	х	х	х	х	х
130					х		х	х	х	х	х
140					х		х	х	х	х	х
150					х		х	х	х	х	х
160					х		х	х	х	х	х
170							х		х	х	х
180					х		х	х	х	х	х
190							х		х	х	х
200					х		х		х	х	х
