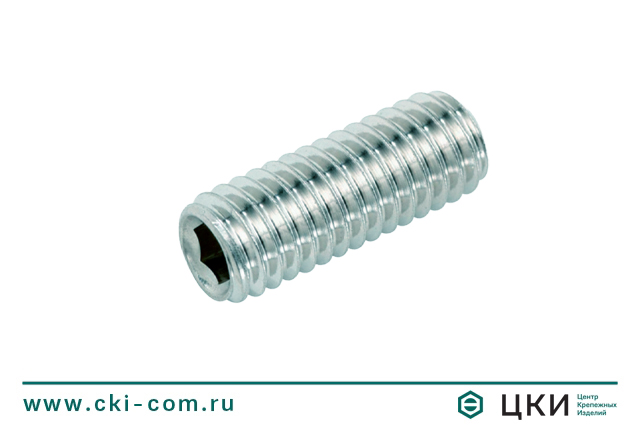

Винт DIN 913

Аналог ГОСТ 11074-93/ EN ISO 4026

Материал: сталь, нержавеющая сталь.
Применение: предназначен для быстрого закрепления деталей и легкой регулировки их положения.
Особенности: установочный винт с шестигранным углублением под ключ и плоским концом.

Размеры

Купить

Удобная оплата. По счету или банковской картой

Доставка. По всей территории России

Качество. Входной контроль каждой партии товара в лаборатории ЦКИ

Фильтры

Винт DIN 913 - это установочный винт с шестигранным углублением под ключ и плоским концом.

Применение: используется для быстрого закрепления деталей и легкой регулировки их положения. Широко применяется в машиностроении, приборостроении, строительстве и других отраслях промышленности. Не имеет головки, поэтому может быть полностью утоплен в отверстии.

Особенности:

Внутренний шестигранник позволяет прикладывать больший момент затяжки (по сравнению с прямым шлицем), снизить риск срыва инструмента и обеспечить точную затяжку.
Отсутствие головки даёт возможность монтировать заподлицо.
Плоский конец не повреждает поверхность вала (в отличие от конического конца), подходит для фиксации над шпоночным пазом.
Высокая точность резьбы (класс А) обеспечивает плотную посадку в отверстии, надёжную фиксацию деталей.

L/d	М2	М2.5	М3	М4	М5	М6	М8	М10	М12	М14	М16	М20	М24
3	х	х	х
4	х	х	х	х
5	х	х	х	х	х
6	х	х	х	х	х	х
8	х	х	х	х	х	х	х	х
10	х	х	х	х	х	х	х	х	х
12	х	х	х	х	х	х	х	х	х
14			х	х	х	х	х	х	х	х
16			х	х	х	х	х	х	х	х	х
20			х	х	х	х	х	х	х	х	х	х
25				х	х	х	х	х	х	х	х	х	х
30				х	х	х	х	х	х	х	х	х	х
35					х	х	х	х	х	х	х	х	х
40					х	х	х	х	х	х	х	х	х
45							х	х	х	х	х	х	х
50							х	х	х	х	х	х	х
60								х	х	х	х	х	х
70									х		х	х	х
80									х		х	х	х
90											х	х	х
100											х	х	х

d	М2	М2.5	М3	М4	М5	М6	М8	М10	М12	М14	М16	М20	М24
d_p(max)	1	1.5	2	2.5	3.5	4	5.5	7	8.5	10	12	15	18
s	0.9	1.3	1.5	2	2.5	3	4	5	6	6	8	10	12
размеры бит/6-гранных ключей	HEX 0.9	HEX 1.3	HEX 1.5	HEX 2.0	HEX 2.5	HEX 3.0	HEX 4.0	HEX 5.0	HEX 6.0	HEX 6.0	HEX 8.0	HEX 10	HEX 12

Винт DIN 913 установочный с плоским концом чертёж
